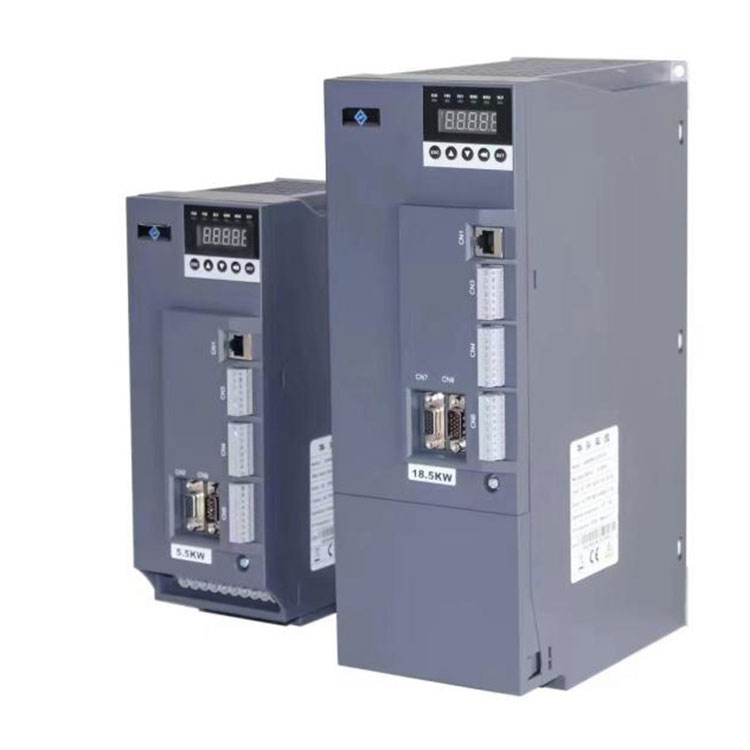

Penggerak Servo AC Seri AS650

Deskripsi Produk

AS650

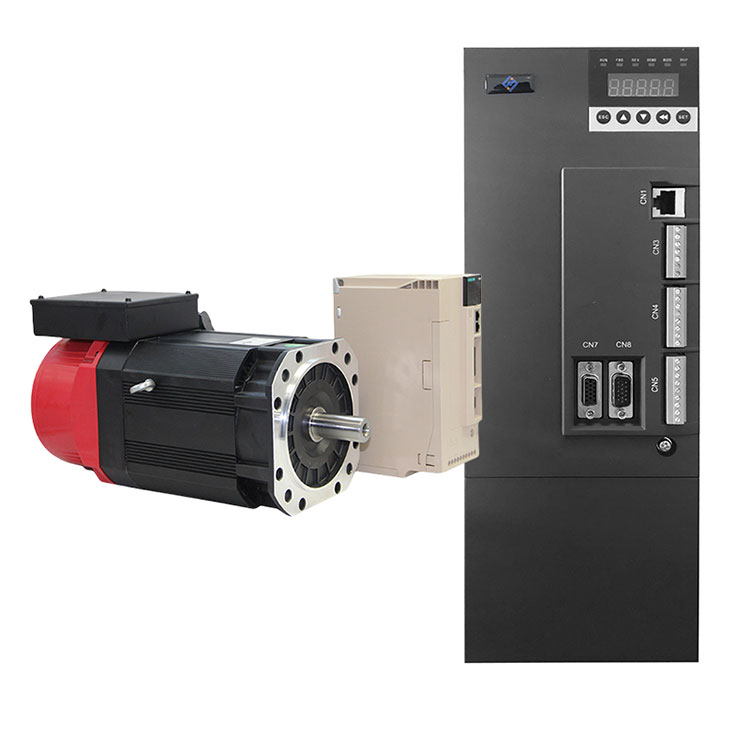

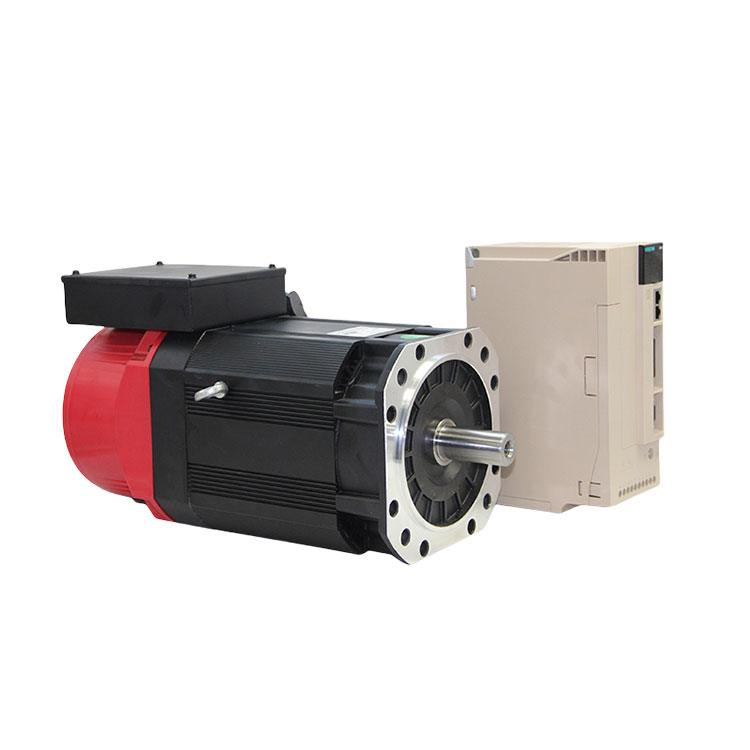

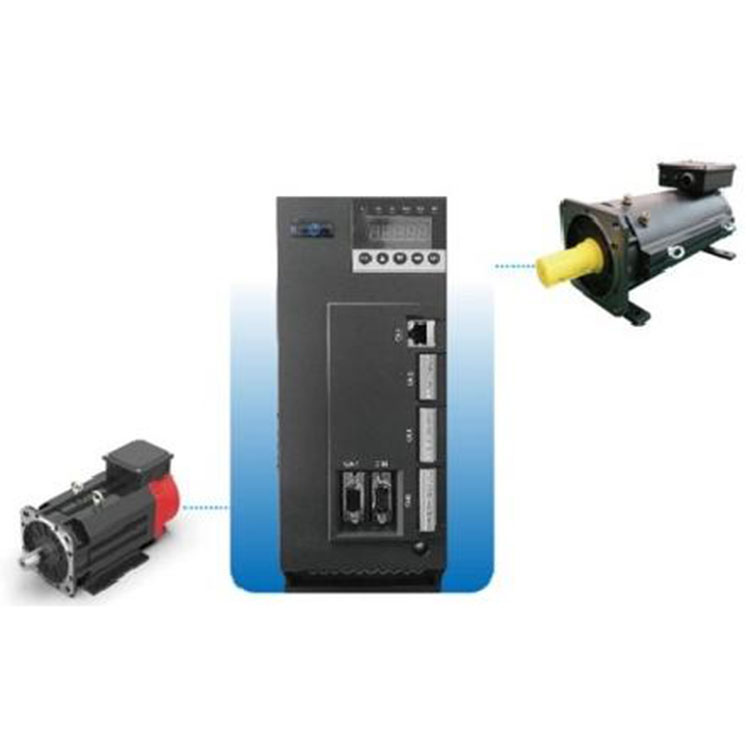

Penggerak servo AC seri AS650 mewujudkan kontrol servo loop tertutup penuh dari motor induksi AC dan motor sinkron magnet permanen, mengintegrasikan kontrol kecepatan, kontrol posisi, dan kontrol torsi.

Drive servo AC seri AS650 memiliki antarmuka yang kaya, pengoperasian sederhana, dan aplikasi standar dapat di-debug secara gratis, memberikan kemudahan luar biasa bagi insinyur desain mekanis dalam pemilihan, desain, dan debugging. Antarmuka yang nyaman dengan sistem CNC dan sistem PLC dari merek besar dalam dan luar negeri membuat desain mekanis Anda lebih fleksibel dan sepenuhnya menunjukkan keunggulan kompetitif Anda.

Sebagai unit penggerak servo berdaya tinggi, penggerak servo AC seri AS650 sangat hemat biaya dalam aplikasi penggerak servo berdaya tinggi seperti kontrol spindel peralatan mesin CNC, peralatan penempaan, peralatan pencetakan, sistem servo hidrolik, dan peralatan menggambar kawat. .

Dimensi penggerak servo

daya (KW)	SEBUAH(mm	B(mm)	Hmm)	W (mm)	D(mm)	Diameter lubang pemasangan (mm)	Komentar
daya (KW)	Dimensi Instalasi		Ukuran			Diameter lubang pemasangan (mm)	Komentar
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabel Pemilihan Drive

seri	model	Daya Masukan	kapasitas baterai (kVA)	Arus Masukan (A)	Arus keluaran (A)	Motor adaptif (kW)	Satuan pengereman	Jarak adaptasi (Q/kW)	Jumlah resistor pengereman
AS650	2R2T3	3PH 380V 50/60HZ Rentang tegangan 304~456V Tingkat ketidakseimbangan tegangan kurang dari 3% Tingkat ketidakseimbangan frekuensi kurang dari 3%	4.8		6	2.2	bawaan	75/0.8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	tidak ada
*Catatan: Selain E, akhiran model menyertakan R dan C. Untuk daya 185kw ke atas, silakan berkonsultasi dengan pabrikan

Tabel Pemilihan Kawat

Nama material	Spesifikasi	Komentar
Kabel umpan balik encoder tunggal servo seri AS650 3m	CB650ME-A-3000-T/CB650ME-B-3000-T (dengan colokan penerbangan)	Standar penggerak encoder tunggal
Kabel umpan balik perintah sistem servo 3m seri AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (khusus sistem Syntec)	Standar penggerak encoder tunggal
Kabel umpan balik encoder ganda servo seri AS650 3m	CB650MD-A-3000-T/CB650MD-B-3000-T (dengan colokan penerbangan)	Driver encoder ganda menjadi standar
Kabel umpan balik perintah sistem servo 3m seri AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (hanya untuk sistem Syntec)
*Catatan: Nilai pada model spesifikasi menunjukkan panjangnya, seperti "CB650MD-A-3000-T", yang berarti panjang kabel adalah 3 meter. Kabel dengan panjang lainnya adalah opsional. Jika diperlukan 5 meter, nomor modelnya adalah "CB650MD-A-5000-T", dan panjang lainnya serupa. Panjang regulernya adalah 5 meter, 8 meter, dan 10 meter.

keuntungan kita

Kinerja kontrol yang sangat baik:

Dapat dengan sempurna mewujudkan kontrol VF, kontrol vektor loop terbuka, dan kontrol servo loop tertutup penuh pada motor induksi AC dan motor sinkron magnet permanen

Pengoperasian stabil kecepatan ultra-rendah dan keluaran torsi tinggi

Performa respons dinamis yang baik

Saat berjalan tanpa beban, arus penggerak mencapai minimum, memaksimalkan penggerak hemat energi

Kontrol posisi dan kontrol torsi memiliki presisi lebih tinggi

Algoritma dan konfigurasi perangkat keras terkini yang dioptimalkan membuat kapasitas kelebihan beban pengemudi menjadi lebih kuat

Fungsi antarmuka yang kaya

7 antarmuka masukan/keluaran saklar masukan/keluaran, 2 port keluaran relai

3 input analog, 1 antarmuka keluaran analog

2 antarmuka masukan encoder, 1 antarmuka keluaran encoder

1 antarmuka masukan pulsa berkecepatan tinggi

1 kelompok antarmuka masukan pulsa diferensial multifungsi

Antarmuka komunikasi RS232 standar

Antarmuka bus Ethernet kecepatan tinggi Mechatrolink-lll Ethercat

Fungsi kontrol yang kaya dan kuat

Penggerak vektor loop tertutup sepenuhnya dapat mewujudkan keakuratan:

Kontrol kecepatan

Kontrol torsi

Kontrol posisi (sudut).

Penggerak master-slave, fungsi roda gigi elektronik

Pemosisian sumbu tunggal dan fungsi lainnya

Sensor tekanan eksternal, dapat diterapkan pada sistem kontrol servo hidrolik

Performa kontrol yang luar biasa

Kontrol geser dengan panjang tetap

Kontrol ketegangan halangan
