Mesin pemotretan inti Core Core Core Core Core High-end. Perpisahan cetakan horizontal

◆ Pendahuluan Peralatan:

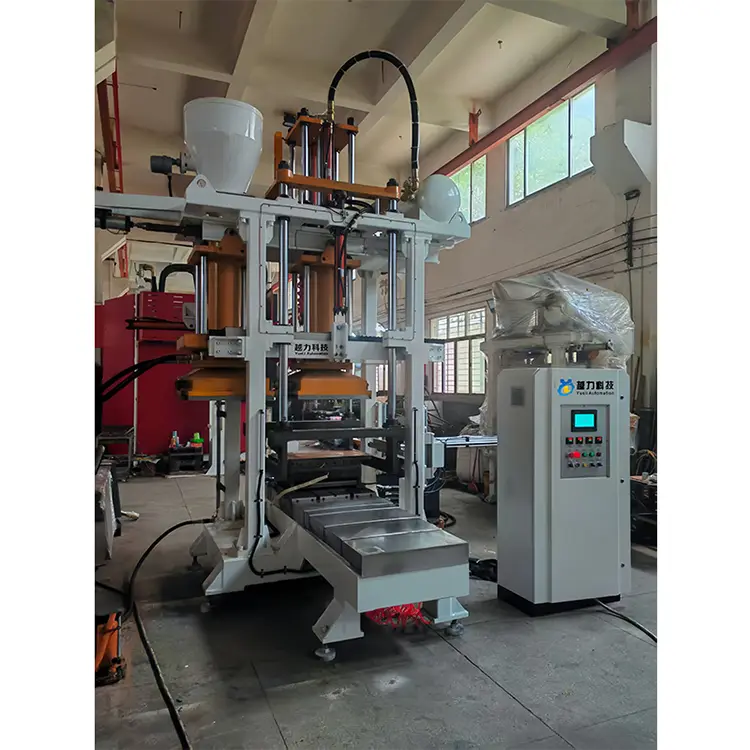

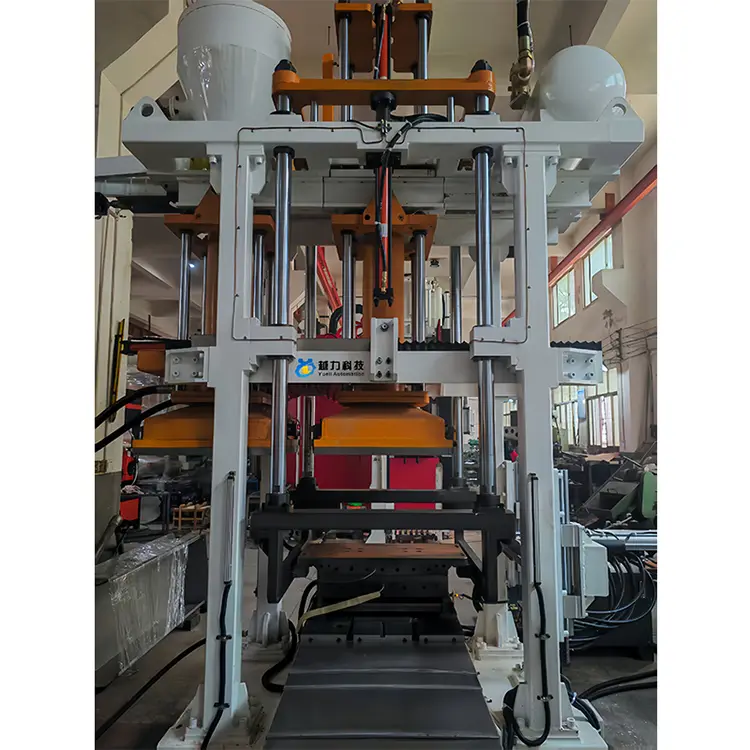

[Mesin pemotretan inti kotak inti dingin sepenuhnya otomatis. Perpisahan cetakan horizontal]

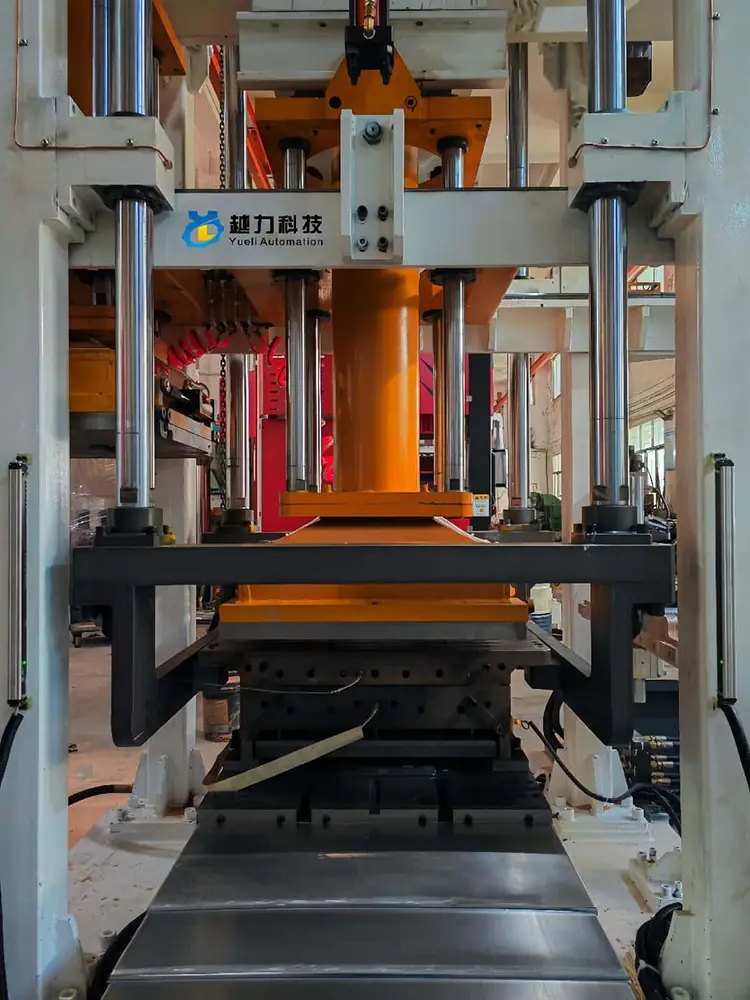

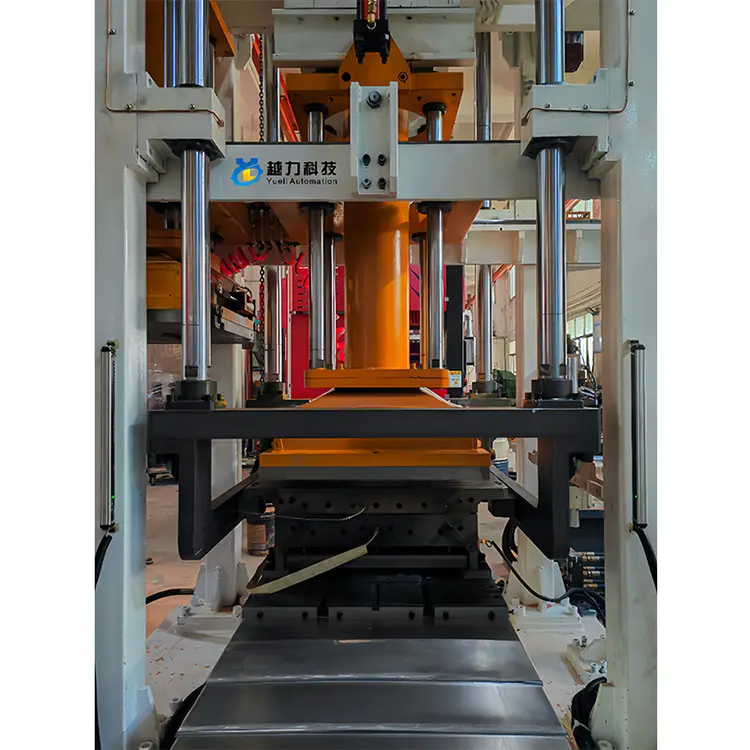

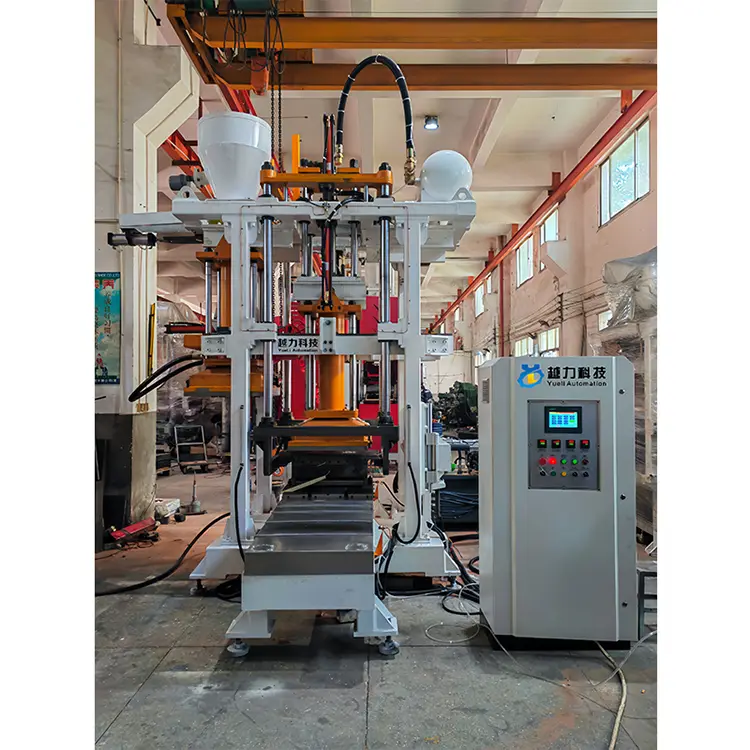

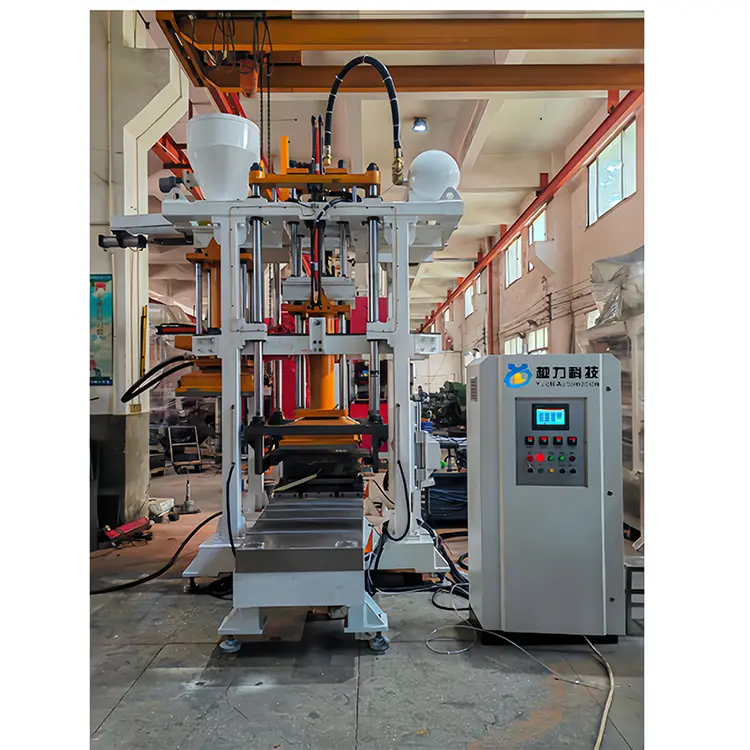

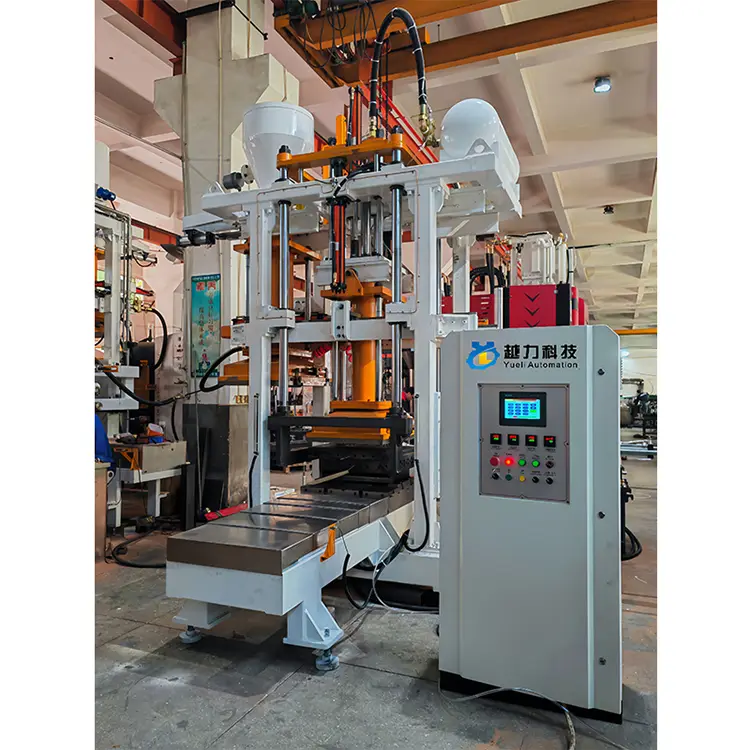

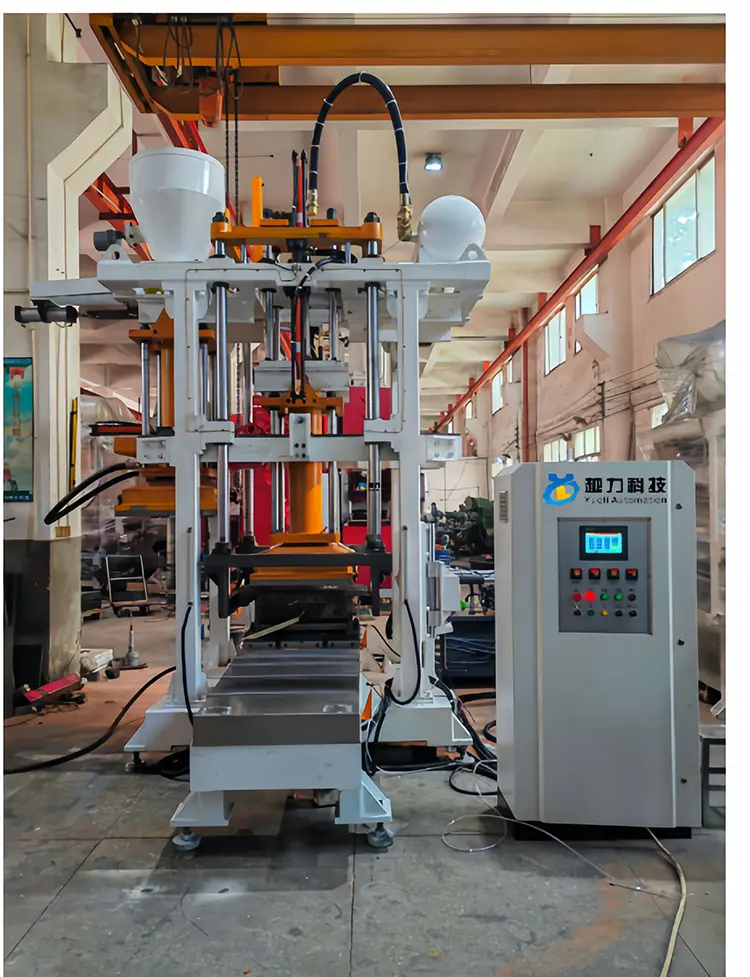

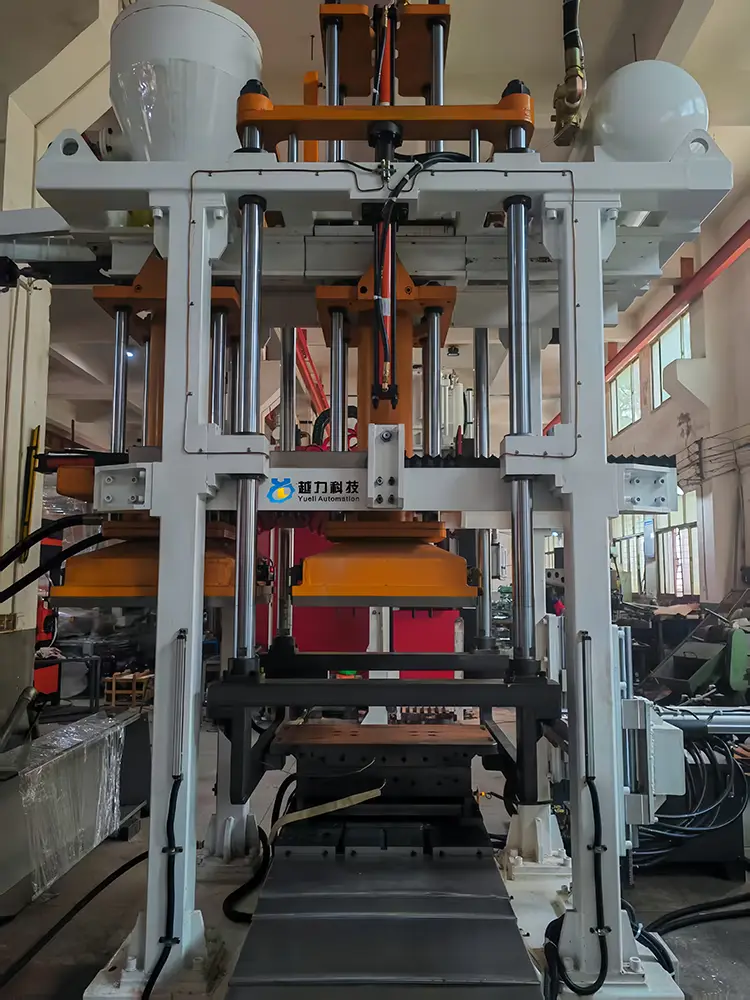

YL1080H-40A Mesin pemotretan inti box core core core otomatis [pemotretan pasir vertikal yang sangat baik. "Perpisahan cetakan horizontal.

Sistem kontrol program PLC yang dapat diprogram. Sistem hidrolik presisi servo. Penghapusan inti dari luar mesin geser panduan linier. Penambahan pasir induksi lift

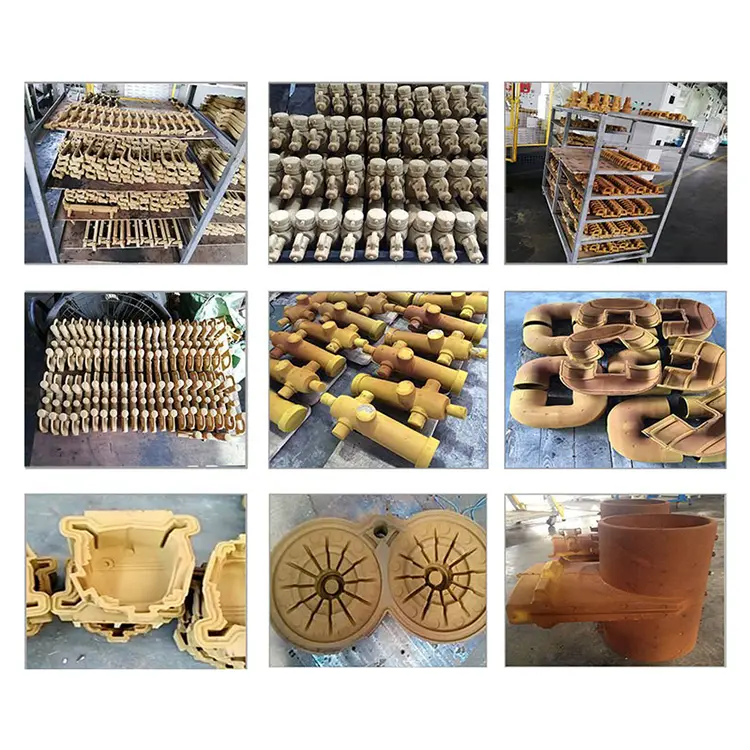

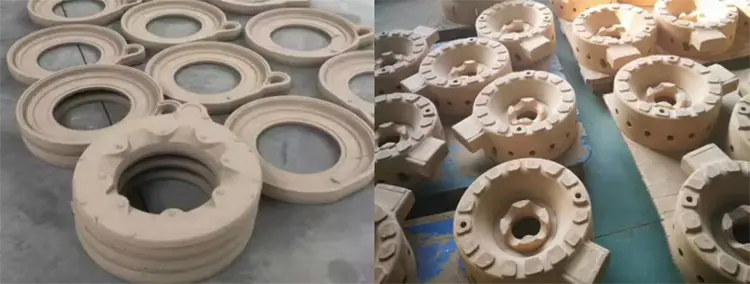

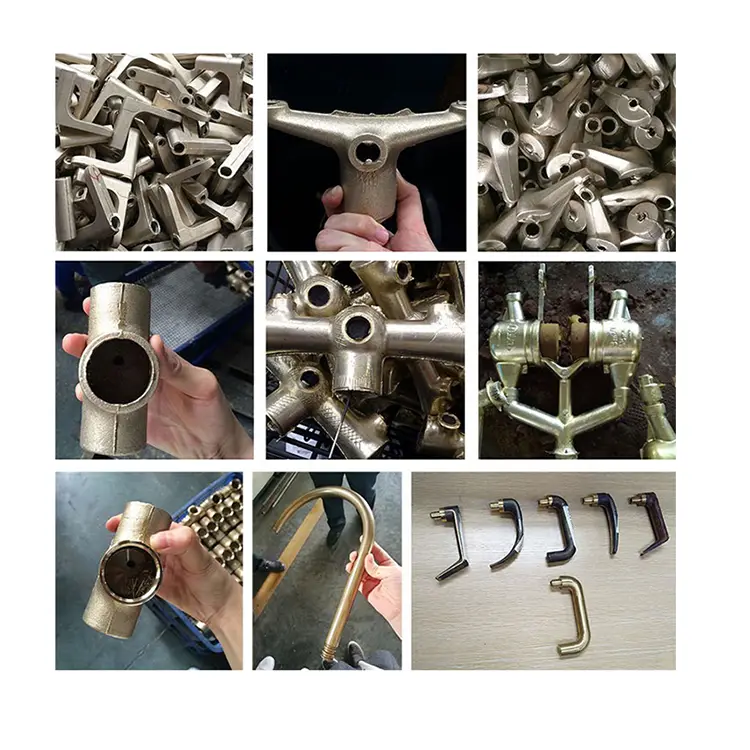

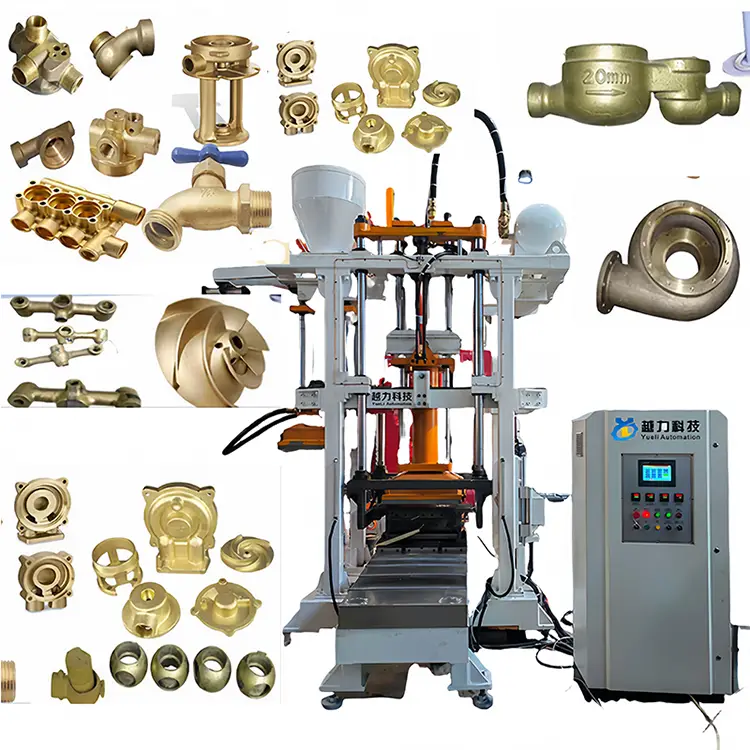

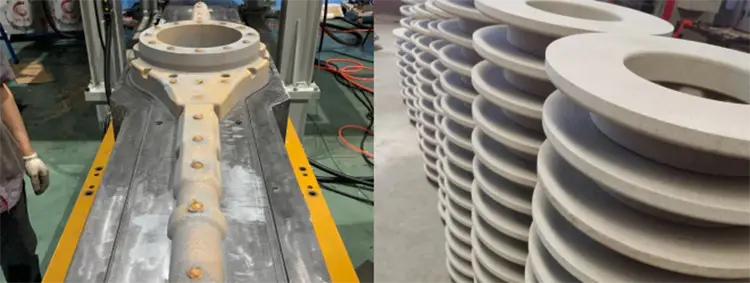

Mesin pemotretan inti inti dingin yang sepenuhnya otomatis (horizontal cetakan parting) juga dilengkapi pemotretan pasir vertikal yang sangat baik. Perpisahan cetakan horizontal. Panduan linear presisi dari cetakan bawah dihilangkan untuk pengambilan inti. Mesin penambahan pasir penginderaan yang cerdas, pengoperasian sepenuhnya/manual, peralatan pembuatan inti Core Core Core, bekerja berdasarkan prinsip menyuntikkan pasir mentah campuran ke dalam kotak inti, meniup gas dan kemudian dengan cepat mengeras, sehingga mencapai permukaan yang ketat dan halus. Produk inti inti inti pasir berkualitas tinggi dengan dimensi yang tepat banyak digunakan dalam industri seperti perlindungan api katup, casting cetakan cangkang besi cor, dan pengecoran presisi paduan aluminium energi baru.

◆ Spesifikasi dan model peralatan utama

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Fungsi Peralatan Utama [YL1080H-40A Cold Core. "Pengambilan sampel inti di luar steer selip.

1. Sandblasting vertikal yang sangat baik. Perpisahan cetakan horizontal. Sistem Kontrol Siemens Jerman

2. Sistem hidrolik presisi presisi servo inovance, sistem pneumatik presisi Airtac Taiwan

3. Inti diambil dari luar mesin geser panduan linier presisi dari die bawah, dan mesin penambahan pasir penginderaan yang cerdas digunakan

4. Mesin casting ramah lingkungan kelas atas, dengan desain asap dan debu terintegrasi untuk panel peralatan keseluruhan

◆ Parameter teknis peralatan utama [YL1080H-40A COLD Core] "Pengambilan sampel inti di luar steer selip.

◆ Prosedur Kerja Peralatan [YL1080H-40A Cold Core. "Pengambilan sampel inti di luar steer selip.

Lower mold entry → Mold closing [downward pressure] → Combination module entry [core-pulling module] → Sand injection head entry → Sand injection head downward pressure → Sand injection → Sand injection head exhaust → Sand injection head rise → sand injection head retract (reset)/Air injection head entry → Sand injection head loading/mold

Sand scraping (cleaning sand) → downward pressure of the air injection head → Air injection → solidification of the sand core → retraction of the combined module (core removal and reset) → top mold (sand mold remaining in the mold) → first mold opening 20-50mm (sand core demolding) → second mold opening/air injection head rising → lower mold sliding out (reset)/sand injection head entering → lower mold top core (sand Demolding inti) → Penghapusan inti di luar mesin → ⒆ Waktu penghapusan inti yang aman → ⒇ Cetakan lebih rendah Reset inti atas

◆ Konfigurasi Peralatan [YL1080H-40A COLD Core. "Pengambilan sampel inti di luar steer selip.

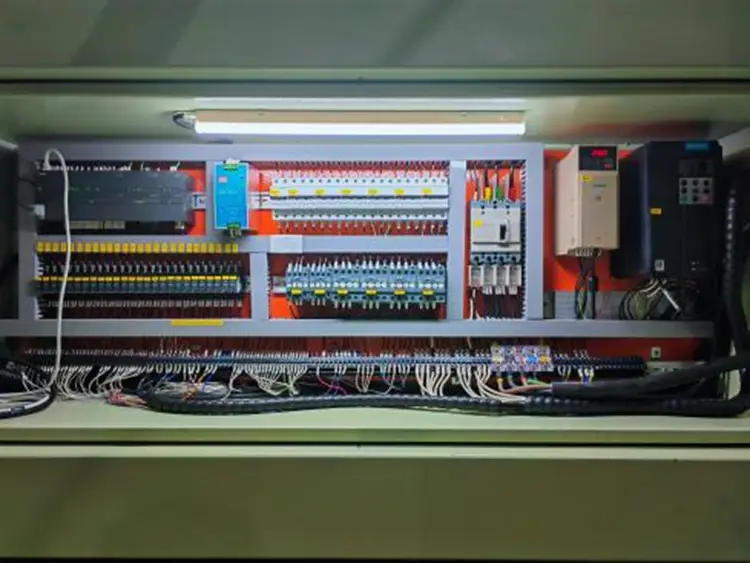

1. Sistem Kontrol Listrik: Operasi High-End Sistem Kontrol Listrik dari Siemens of Jerman (Layar Sentuh dan Jenis Program Split)

Seri Siemens Tombol sakelar kelas atas [tombol start, sakelar rotary gear]

2. Sistem Hidrolik: Huichuan Servo Precision Stepless Speed ​​Speed ​​Sistem Hidraulik, Komponen Hidraulik Merek Taiwan

3. Sistem Pneumatik: Taiwan Airtac Precision Pneumatic System [silinder. Katup elektromagnetik. Prosesor sumber udara

4. Sistem Atomisasi: Sistem Perawatan Atomisasi Presisi SMC Jepang Pure Impor. Komponen pneumatik inti smc

5. Peralatan Listrik Tegangan Rendah: Peralatan Listrik Tegangan Rendah Snyder. Sakelar kedekatan omron. Sakelar daya taiwan mingwei

5. Kontrol Keselamatan: Bagian yang bergerak dari cetakan pembukaan dan penutupan dilengkapi dengan tirai lampu pengaman induktif

6. Sistem Pelumasan: Bagian bergerak utama dari cetakan pembukaan dan penutupan dilengkapi dengan sistem pelumasan injeksi oli otomatis

7. Tampilan Tekanan: Tekanan aksi peralatan dan tekanan pemotretan pasir ditampilkan secara mandiri

8. Penampilan Peralatan: Lapisan bubuk dan pernis kue. Perawatan permukaan cat kelas atas

◇ Konfigurasi terperinci lainnya:

[1] Layar Sentuh PLC: Siemens, Jerman

[2] Prosesor Pusat Program: Siemens, Jerman

[3] Sakelar tombol tekan: Siemens, Jerman

[4] Kontaktor AC: Schneider

[5] Relay: Schneider

[6] Proximity Switch Omron

[7] Beralih Catu Daya: Mingwei, Taiwan

◆ Fitur utama dan keunggulan peralatan [YL1080H-40A Cold Core. "Pengambilan sampel inti di luar steer selip.

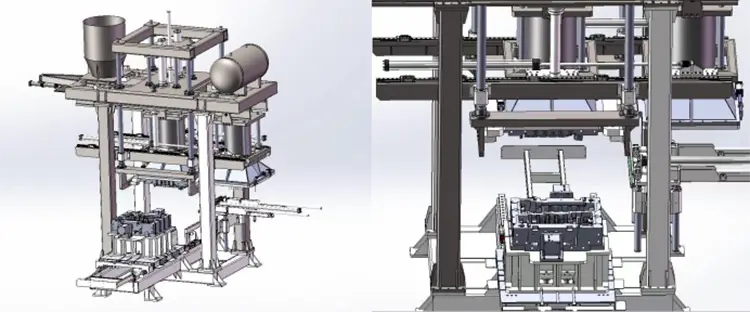

◇ Presisi dan stabilitas: Struktur keseluruhan dari mesin pemotretan inti dingin YL1080H-40A Core Core mengadopsi prinsip desain struktur mekanis standar tinggi presisi dan stabilitas, dengan proses manufaktur yang sangat baik dan ketat. Ini menggunakan peralatan pemrosesan presisi presisi tinggi, dan struktur bagian yang bergerak sangat tepat. Seluruh struktur mesin stabil dan tahan lama untuk waktu yang lama.

◇ Sandblasting yang sangat baik: Mesin Sandblasting Inti Dingin YL1080H-40A menampilkan metode sandblasting vertikal yang sangat baik, dengan mengandalkan penembakan penampung tekanan peralatan

Prinsip pasir dan efek gravitasi alami pasir resin; Cetakan dilengkapi dengan metode knalpot yang cepat dan halus di tiga sisi secara bersamaan. Proses pembuatan inti dapat mengisi rongga cetakan dalam waktu terpendek. Inti pasir kencang, penuh dan halus, dan hasil pembuatan inti tinggi.

◇ Cerdas dan efisien: Mesin pemotretan inti dingin YL1080H-40A fitur otomatisasi tingkat tinggi. Ini dilengkapi dengan panduan linier yang tepat untuk menghilangkan inti dari cetakan yang lebih rendah, membuat penghapusan inti mudah dan sangat otomatis. Ini memungkinkan satu orang untuk mengoperasikan beberapa mesin, memastikan stabilitas, kehalusan, efisiensi dan keamanan.

Laju hasil tinggi: Mesin pemotretan inti dingin YL1080H-40A fitur metode pemotretan pasir vertikal yang sangat baik, struktur mekanis presisi kelas atas, kinerja penyegelan tinggi, gaya penembakan pasir yang kuat, inti pasir yang ketat dan halus, dimensi yang tepat, dan inti pasir berkualitas tinggi dengan laju hasil tinggi. Ini dapat secara efektif mengontrol tunjangan pemesinan coran.

◇ Perlindungan lingkungan kelas atas: Mesin cetakan inti inti inti COLD YL1080H-40A mengadopsi standar perlindungan lingkungan yang tinggi untuk mesin casting. Selama proses desain peralatan, persyaratan perlindungan lingkungan yang tinggi untuk asap dan debu selama proses produksi dipertimbangkan secara komprehensif dan cermat. Asap dan debu diintegrasikan secara seragam untuk perawatan, dan mesin casting perlindungan lingkungan yang dirancang secara efektif meningkatkan lingkungan bengkel casting.

◇ Luar biasa dan tahan lama: Proses desain mesin pemotretan inti dingin YL1080H-40A Cold Core telah sepenuhnya memperhitungkan masa pakai peralatan. Komponen yang berbeda diproduksi dengan standar tinggi dan bahan yang masuk akal berdasarkan persyaratan penggunaan yang berbeda. Persyaratan perlakuan panas dan detail penampilan ditangani dengan baik, memastikan bahwa peralatan dapat mempertahankan ketepatannya untuk waktu yang lama, tetap stabil dan halus, dan memiliki detail yang sangat indah.

◇ Bahan yang berlaku: Tembakan pasir kering [pasir resin fenolik kering]

◆ Operasi dan penggunaan peralatan:

(1) Periksa apakah pipa asupan udara dan catu daya (tiga fase 380V, 50Hz) telah terhubung dengan benar.

(2) Lepaskan debu pada peralatan setelah pemasangan. Alat dan serba lainnya.

⑶ Apakah peralatan berada di posisi awal ketika cetakan dibuka untuk memastikan keamanan operator.

⑷ Pasang cetakan (kotak inti) pada mesin; Dalam keadaan apa pun, sebelum membuka katup udara (memasok udara ke peralatan), batang instalasi harus didorong ke ruang antara meja kerja mesin dan kepala injeksi pasir untuk menghindari kerusakan dan memastikan keselamatan personel.

⑸ Tutup sakelar daya utama dan semua sakelar sirkuit kontrol, dan periksa lampu kerja pencahayaan. Periksa apakah lampu sinyal daya pada panel kontrol normal.

(6) Buka katup intake utama dan periksa apakah tekanan udara di pipa udara berada dalam kisaran normal 6 hingga 7kpa.

Alihkan mode operasi mesin ke mode manual dan debug secara manual apakah setiap bagian yang bergerak dari mesin beroperasi dengan lancar dan normal.

Apakah cetakan pembukaan dan tindakan penutupan halus atau tidak, atur pembukaan cetakan yang masuk akal dan waktu penutupan sesuai dengan karakteristik cetakan

② Periksa apakah tindakan kemajuan dan retret dari modul gabungan halus. Tetapkan waktu kemajuan dan retret yang masuk akal berdasarkan perjalanan modul

③ Apakah tindakan kemajuan dan retret dari kepala penembakan pasir halus atau tidak, atur kemajuan yang masuk akal dan waktu retret sesuai dengan stroke kepala penembakan pasir

④ Apakah operasi sandblasting normal atau tidak, tetapkan waktu sandblasting yang masuk akal sesuai dengan karakteristik cetakan untuk pekerjaan sandblasting

⑤ Apakah knalpot kepala injeksi pasir bekerja dengan benar umumnya ditetapkan pada 8 hingga 10 detik untuk waktu knalpot kotak pasir

⑥ Apakah tindakan kemajuan dan retret dari cetakan bawah halus atau tidak, atur kemajuan yang masuk akal dan waktu retret sesuai dengan stroke cetakan yang lebih rendah

⑦ Periksa apakah tindakan ejector normal dan intinya berfungsi dengan baik. Tetapkan waktu ejector inti yang masuk akal sesuai dengan karakteristik cetakan

⑧ Alihkan mode operasi ke operasi tunggal, dan mesin akan secara otomatis bersepeda dan berjalan beberapa kali tanpa beban. Periksa apakah semua tindakan mesin terkoordinasi, tertib, stabil dan halus.

◆ Tindakan pencegahan selama proses operasi:

Sebelum uji coba, perlu untuk menghilangkan debu pada mesin dan membersihkan alat apa pun atau puing -puing lain yang tersisa untuk mencegah kerusakan selama operasi.

Sebelum memulai operasi, perlu memeriksa dengan hati -hati kondisi baut di semua bagian mesin dan memastikan mereka dikencangkan.

⑶ Sebelum memulai operasi, periksa apakah semua bagian yang bergerak berada pada posisi normal awal.

⑷ Dalam hal kegagalan mesin, harus segera dihentikan, tombol berhenti ditekan, pasokan daya dan pasokan gas terputus, dan pemeliharaan dilakukan. ⑸ perlu untuk sering memeriksa apakah sambungan sirkuit listrik longgar dan apakah komponen mesin rusak.

(6) Non-profesional tidak diizinkan untuk membuka kabinet kontrol listrik sesuka hati atau menempatkan barang lain di dalamnya.

Seseorang harus menjalani pelatihan dan terbiasa dengan struktur mesin, prinsip kerja dan aturan operasi sebelum diizinkan mengoperasikannya. Tidak ada orang lain yang diizinkan mengoperasikan mesin sesuka hati.

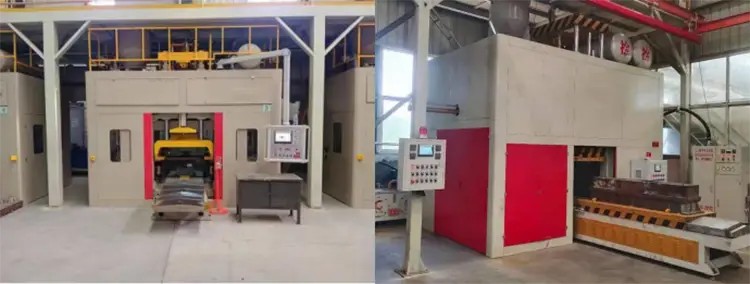

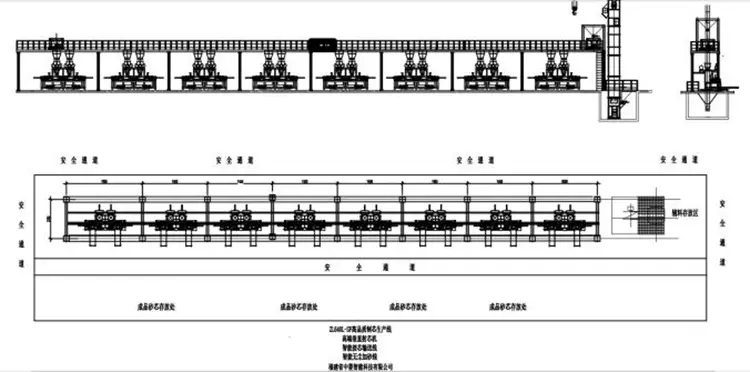

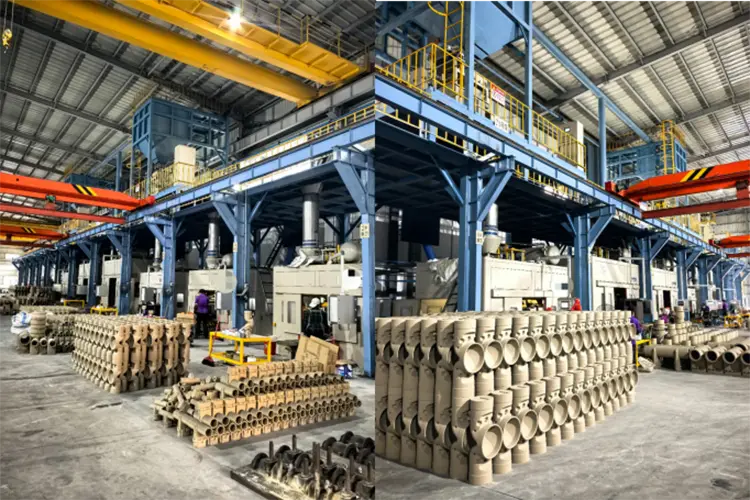

◆ Jalur produksi mesin inti vertikal yang sepenuhnya otomatis berkualitas tinggi:

Fitur Kasus:

① Mesin casting perlindungan yang berkualitas tinggi, intelijen tinggi dan tinggi. Seluruh panel mengintegrasikan fungsi merokok dan penghilangan debu.

② Koneksi inti kontinu yang cerdas untuk sabuk konveyor. Peralatan ini memiliki tingkat otomatisasi yang tinggi. Menyelamatkan persalinan

③ Elevator + Precision Track Intelligent Sensing Sand Penambahan. Lokakarya ini efisien, nyaman dan bersih

④ Sistem perlindungan lingkungan keseluruhan dari lokakarya pembuatan inti. Merokok efisiensi tinggi dan penghilangan debu. Standar Perlindungan Lingkungan Lokakarya

⑤ Penyimpanan dan output data area pembuatan inti. Sadarilah digitalisasi manufaktur chip. Manajemen berbasis informasi.
