Mesin pengaturan alat datar

Nomor seri

Nama

Parameter

Penjelasan lainnya

1

Sistem Kontrol

Sistem huaxing

2

Poros utama

Kecepatan rotasi adalah 0-300 per menit, dan diameter poros utama melalui pipa koneksi lubang adalah φ48

3

Sekrup timbal

Pitch X-Axis: 6mm

Gerakan maksimum sumbu x berdiameter 600mm

Pitch Z-Axis: 8mm

Stroke maksimum sumbu z adalah 350mm

Mulailah sekrup timah

4

Motor spindle

4KW Spindle Servo

5

Motor dan pengemudi servo

Satu set motor servo sumbu x dan satu set motor servo sumbu-z

Kecepatan posisi maksimum sumbu x dan sumbu z adalah 18- 24m/menit

Sistem huaxing

Gerakan maksimum standar pabrik berada dalam arah z: 14m/menit

X Direction: 12m/mnt

6

Metode penjepit

Silinder putar

Spring Chuck (buatan khusus)

7

Panduan panduan

Taiwan Shenghe

Rol

8

Rotasi tempat tidur

Φ360mm

9

Panjang meja kerja

400mm

10

Diameter putaran meja kerja

Φ80

11

Ulangi posisi

0,005mm

12

Formulir Istirahat Pisau

Pisau baris

13

Spesifikasi Alat Mesin (MM)

Panjang 1650 *1200 lebarnya *1600

14

Berat alat mesin (kg)

1000kg

15

Struktur tempat tidur

Bingkai tempat tidur cor

16

Logam lembaran pelindung

Perlindungan penuh

17

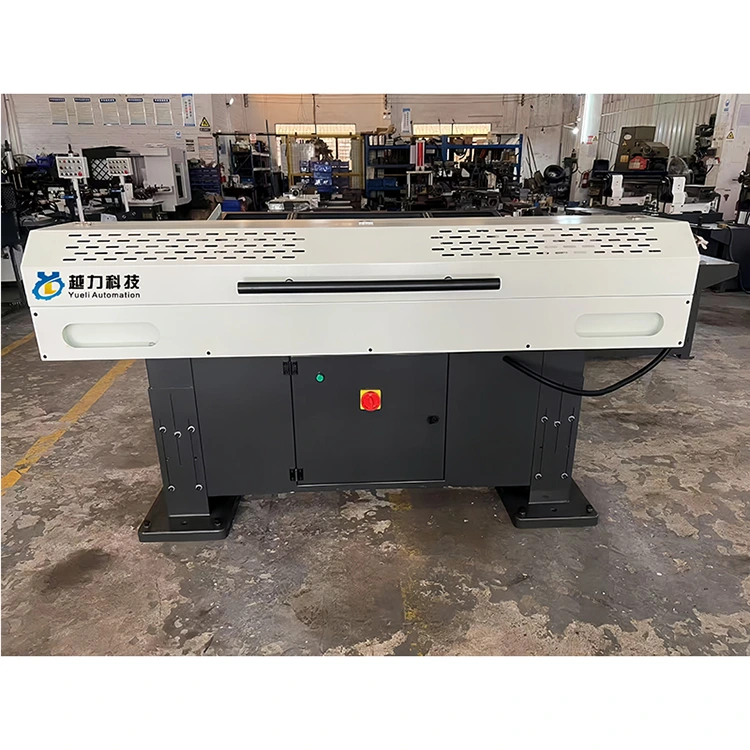

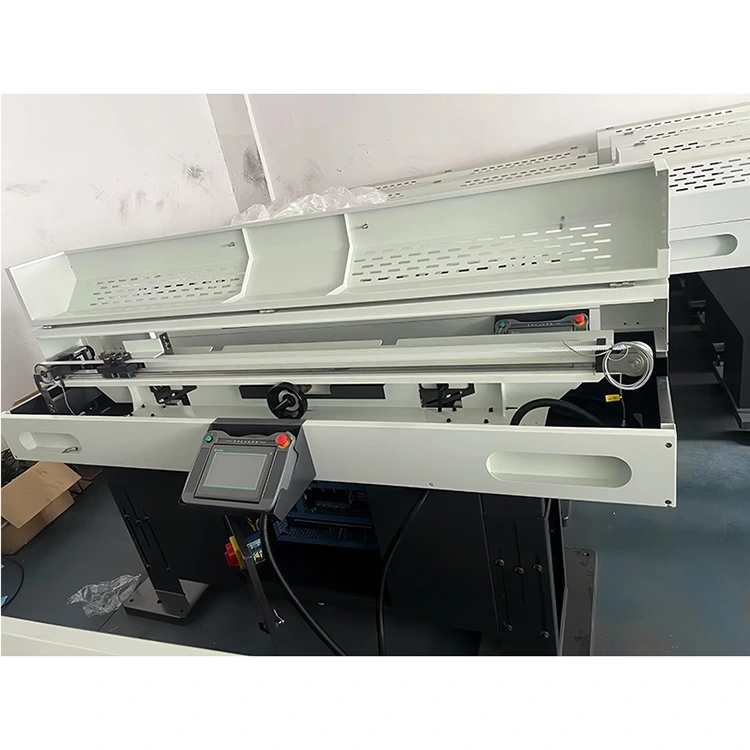

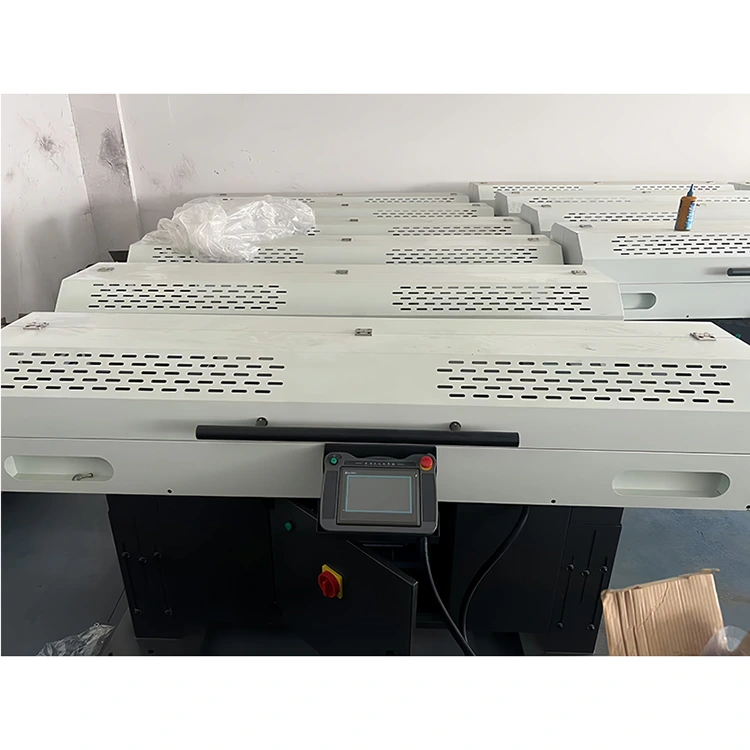

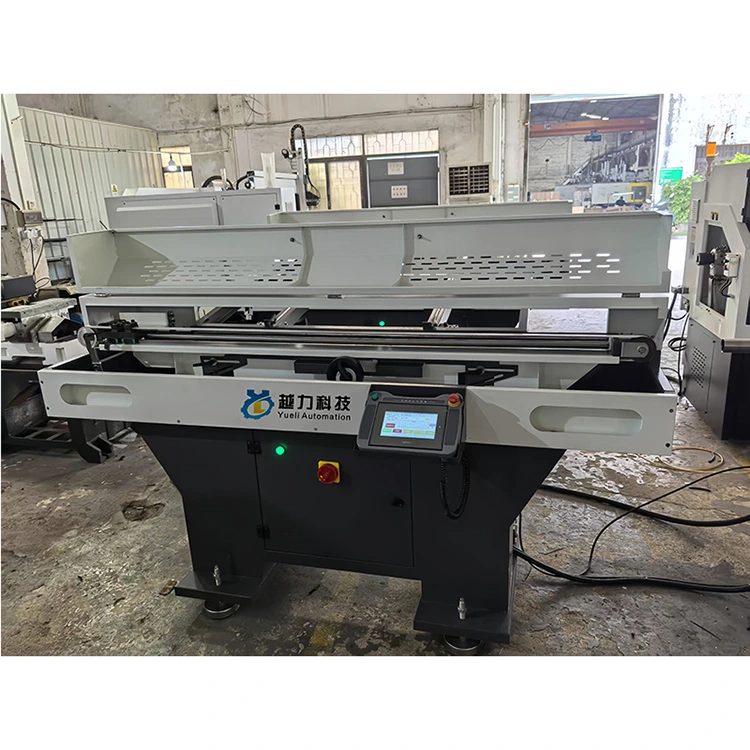

Mesin makan

Panjang material adalah 1500mm dan diameter luarnya φ15-φ40mm

Dimensi eksternal adalah 2100*600*1300mm

Bahan proses seperti φ20/ φ24/ diagonal heksagonal 27/ diagonal heksagonal 35, dll

18

Gabungan dimensi alat mesin

3800*1200mm

Nomor seri

Nama

Kuantitas

Penjelasan lainnya

1

Peralatan

Dua set

2

Manual Instruksi Sistem

Dua buku

Nama Produk

Jenis nomor

Kuantitas

Harga unit: (yuan) per unit

Jumlah (yuan)

Perkataan

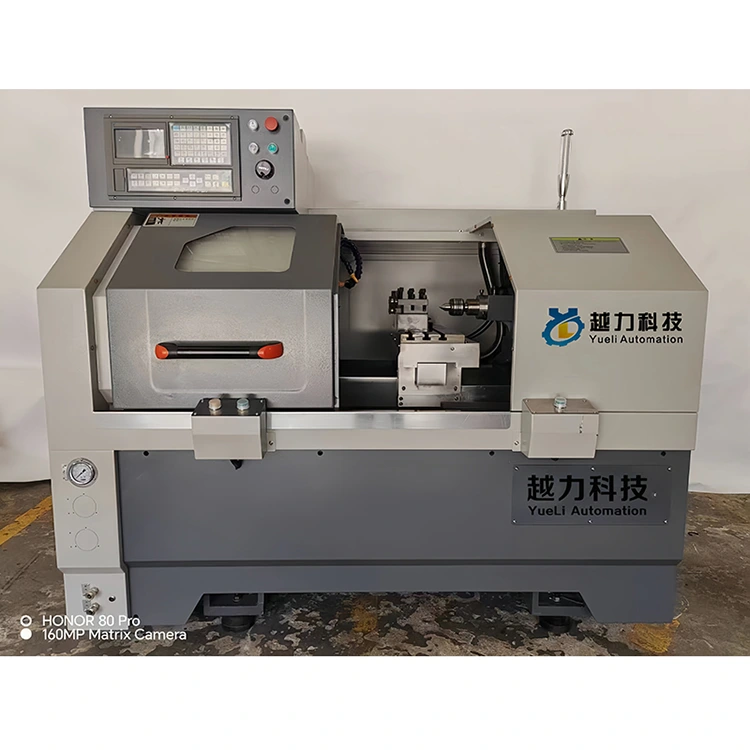

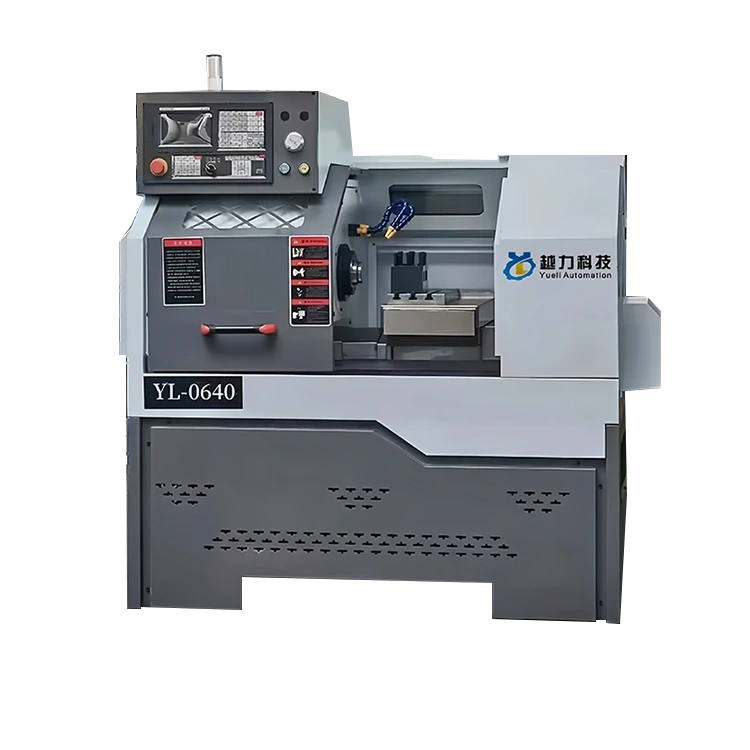

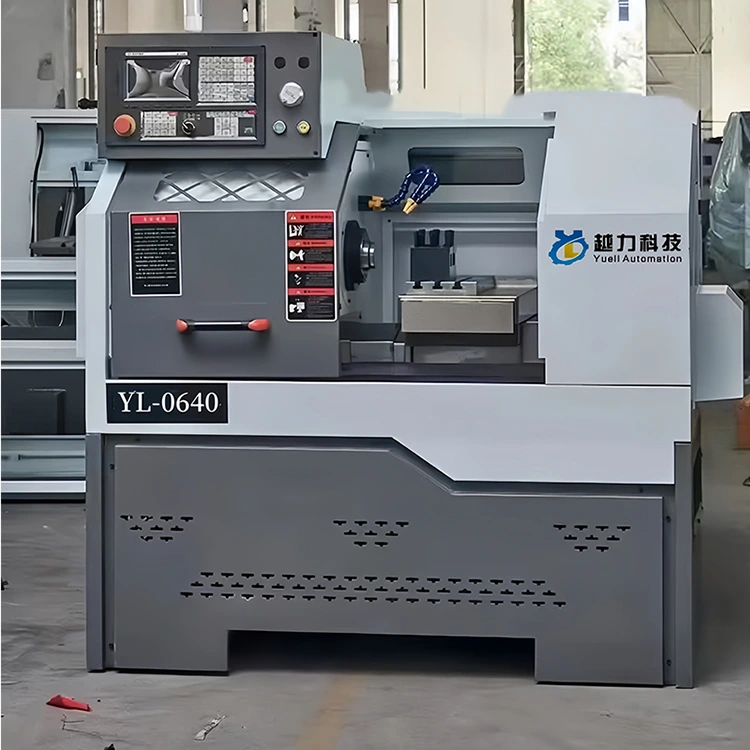

Mesin bubut CNC

CK-0640

1

43000.00

48000.00

Termasuk pajak

Mesin makan

1

18000.00

21000.00

Total harga dan pajak (dalam huruf kapital): ￥: 69000.00 元
