Mesin pengeboran dan penyadapan

Sebagai salah satu produsen profesional di Cina, Yueli ingin memberi Anda mesin pengeboran dan penyadapan. Dan kami akan menawarkan layanan setelah penjualan terbaik dan pengiriman tepat waktu.

Model:LY-650

mengirimkan permintaan

Deskripsi Produk

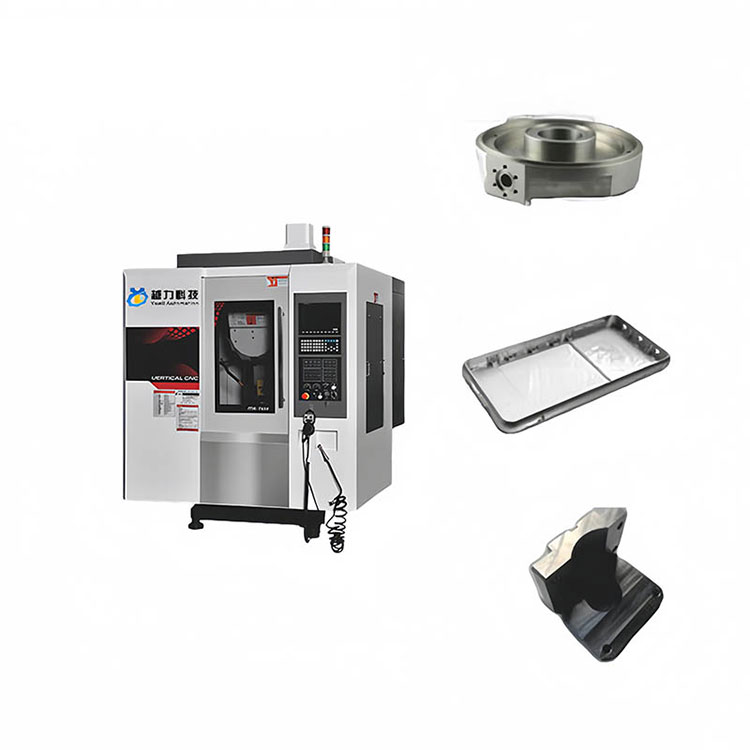

LY-650 MESIN BEKU DAN KEPAT

Yueli, produsen terkemuka di China, bersedia menawarkan Anda mesin pengeboran dan penyadapan. Kami berjanji untuk memberi Anda dukungan setelah penjualan terbaik dan pengiriman cepat. Drilling And Tapping Machine

PENDAHULUAN PRODUK:

Tinjauan Fungsi:

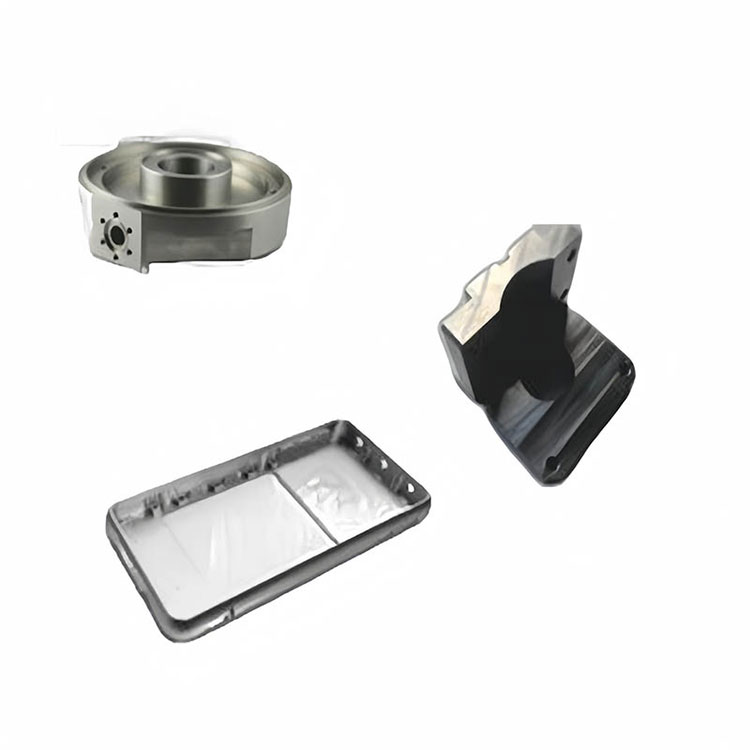

Khusus untuk bagian kecil berpori dan pemrosesan produk. Ini cocok untuk memproses suku cadang ponsel, peralatan komunikasi, kedirgantaraan, lokomotif mobil, instrumen dan meter, industri ringan dan tekstil, peralatan elektronik dan manufaktur mesin, serta tembaga, elektroda aluminium dan industri pemrosesan lainnya;

Struktur utama terbuat dari zat besi cor berkekuatan tinggi, dan setelah anil pelepasan stres dan perawatan penuaan alami, akurasi bed tahan lama dan stabil, lama tidak ada deformasi;

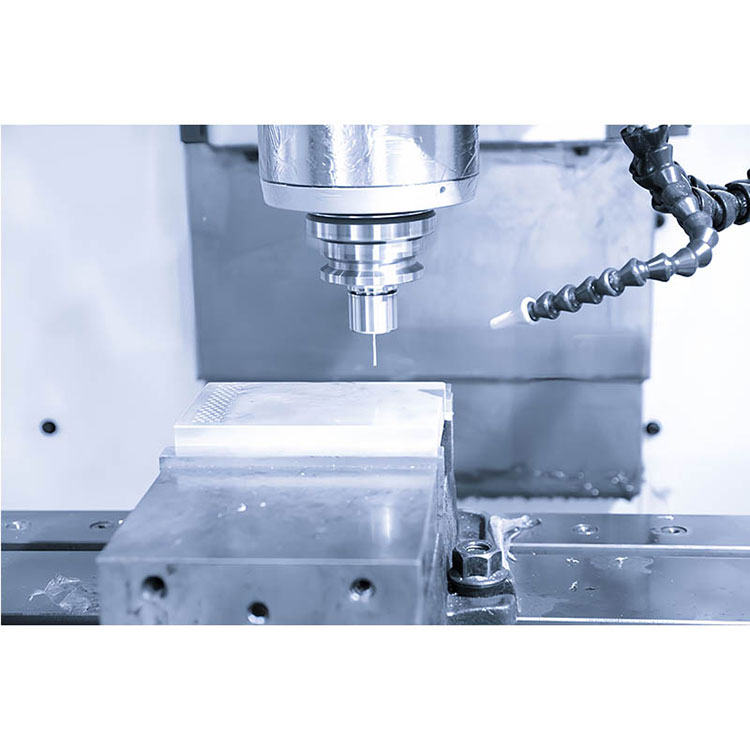

Mengadopsi spindel persimpangan lurus presisi tinggi untuk mewujudkan pemesinan benda kerja berkecepatan tinggi; Penggunaan sistem mesin pendingin suhu oli dapat mengurangi kenaikan suhu yang disebabkan oleh rotasi spindel berkecepatan tinggi, secara efektif meningkatkan ekstensi termal spindel, dan meningkatkan akurasi pemesinan;

Toko alat penjepit digunakan untuk meningkatkan kecepatan perubahan alat dan akurasi alat mesin, dan kapasitas alat penyimpanan adalah 16 atau 21 buah;

Basis badan pesawat mengadopsi desain struktur miring belakang, yang mudah membersihkan limbah di dalam alat mesin;

Desain struktural kolom tinggi meningkatkan jarak antara ujung hidung spindle dan meja kerja, yang lebih cocok untuk pemasangan dan penerapan komponen poros keempat dan membuat area pemrosesan lebih luas.

Lacak pelumas Oiler otomatis, pengaturan waktu intermiten Kontrol kuantitatif injeksi oli, pelumasan abadi dari bagian yang bergerak;

Spesifikasi referensi

Parameter mekanis	satuan	T650	T850	T1000	T1200
Perjalanan triaksial	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Ukuran meja	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Kapasitas bantalan maksimum tabel	kg	300	500	600	700
Jarak dari permukaan ujung ke ujung ke permukaan kerja	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Jarak dari pusat spindle ke rel panduan kolom	mm	541	580	580	605
Spesifikasi Rel Axis X	mm	35	35	35	30
SPESIFIKASI PAIN AKSIS Y-A	mm	30	35	35	35
Spesifikasi Z Axis Rail	mm	35	35	35	35
Spesifikasi sekrup x/y/z	mm	32x16	36x16	36x16	36x16
Spesifikasi spindel		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Kecepatan spindel maksimum	RPM	20000	20000	20000	20000
Kekuatan spindel	KW	5.5	5.5	5.5	7.5
X/y/z daya motor tiga sumbu	KW	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/y/z kecepatan maksimum cepat	m/my	48	48	48	48
X/y/z kecepatan pemotongan maksimum	mm/mnt	10000	10000	10000	10000
Akurasi penentuan posisi tiga sumbu	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Tiga sumbu akurasi penentuan posisi berulang	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Spesifikasi Tekanan Udara	kg/cm2	6-7	6-7	6-7	6-7
Ukuran mesin	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Berat mesin	T	3.2	4.5	5.3	6.5

Berbagai opsi sistem CNC

Kekuatan Perusahaan

Drilling And Tapping Machine

Proses produksi

1, cor zat besi dengan tungku suhu tinggi dan perawatan penuaan lebih dari enam bulan.

2, proses perakitan yang ketat (perakitan kereta api, unit sekrup timbal, unit bantalan, dll.).

3, teknologi pengikis yang sangat indah (pengikis motor, scraper ujung spindle, scraper permukaan instalasi kolom).

4, produksi ilmiah, keterlacakan seluruh proses sistem kontrol kualitas.

Drilling And Tapping Machine

Sistem Jaminan Kualitas

1. Saat mendeteksi kesalahan pitch, kelurusan rel panduan sumbu linier di xx dan arah YY dapat diuji secara bersamaan.

2, pastikan akurasi pemesinan dan perakitan dari setiap bagian dari alat mesin. Akurasi penentuan posisi formal dan akurasi penentuan posisi berulang dari alat mesin diukur.

3, seluruh mesin mendeteksi keakuratan tingkat vertikal spindel dan bidang meja, dan akurasi diperlukan untuk memastikan dalam 0,01mm.

4. Vertikalitas rel panduan sumbu Z dan meja kerja terdeteksi oleh seluruh mesin, dan keakuratannya dijamin dalam 0,01mm.

5. Mesin mendeteksi vertikalitas rel panduan sumbu XY, membutuhkan akurasi dalam 0,005mm.
