Bagaimana Mesin Kompon Sumbu Ganda Vertikal Mendefinisikan Ulang Pemrosesan Batch Efisiensi Tinggi?

1. Arsitektur Spindel Ganda

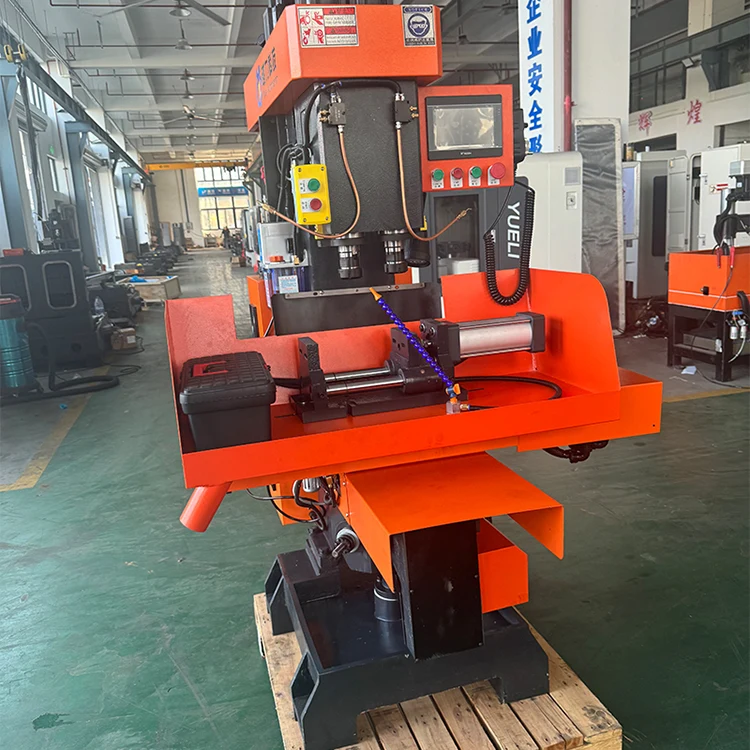

Di jantungMesin Senyawa Sumbu Ganda Vertikalterdapat konfigurasi spindel ganda yang secara mendasar mengubah cara pendekatan pemrosesan batch. Tidak seperti mesin spindel tunggal yang memerlukan banyak lintasan dan penggantian pahat yang sering, desain ini menggabungkan dua spindel independen yang beroperasi dalam susunan sumbu vertikal yang terkoordinasi. Sumbu Z1 dan Z2 diberi jarak 120mm, memungkinkan pemesinan dua fitur secara simultan pada benda kerja yang sama atau pemrosesan paralel pada dua bagian terpisah.

Setiap spindel menerima perkakas lancip NT30 dan memberikan kecepatan yang dapat disesuaikan dari 10 hingga 3000 putaran/menit, memberikan fleksibilitas untuk operasi pengeboran, reaming, dan penyadapan. Pendekatan sumbu ganda secara efektif menggandakan hasil untuk aplikasi yang sesuai sambil mempertahankan presisi yang diperlukan untuk komponen pemasangan pintu dan item produksi batch menengah serupa.

2. Spesifikasi Teknis Inti

Memahami kemampuan alat berat dimulai dengan parameter utamanya. Tabel berikut merangkum spesifikasi penting yang menentukan cakupan operasionalnya:

Perjalanan sumbu X 320mm dan perjalanan sumbu Y 120mm memberikan cakupan kerja yang memadai untuk produk pemasangan pintu dan komponen serupa. Platform pengangkat menawarkan jarak 160mm yang dapat disesuaikan, mengakomodasi berbagai ketinggian benda kerja. Dengan kecepatan gerak maksimum 30 m/mnt pada sumbu X, alat berat menghasilkan pemosisian cepat yang berkontribusi terhadap pengurangan waktu siklus secara keseluruhan.

3. Integritas Struktural

ItuMesin Senyawa Sumbu Ganda Vertikaldirancang dengan fokus pada kekakuan dan daya tahan. Struktur bodinya sangat kompak namun tetap mempertahankan kekakuan yang sangat baik—faktor penting untuk menjaga akurasi selama pengoperasian spindel ganda secara bersamaan. Beberapa pilihan desain berkontribusi terhadap ketahanan struktural ini:

• Spindel Baja Paduan Berkualitas Tinggi:Setiap spindel dibuat dari baja paduan premium, melalui proses pengerasan dan perlakuan panas, diikuti dengan penggilingan presisi untuk ketahanan aus yang tinggi.
• Permukaan Geser yang Dipadamkan Secara Ultrasonik:Permukaan geser menjalani perawatan pendinginan ultrasonik, yang secara signifikan meningkatkan kekerasan permukaan dan ketahanan aus. Perangkat pelumasan terintegrasi memastikan kinerja berkelanjutan selama masa pakai lebih lama.
• Sistem Pemosisian Penyangga:Meja kerja dilengkapi perangkat awal dengan posisi penyangga yang meminimalkan getaran selama gerakan lateral yang cepat.
• Pegangan Tipe Batang Tarik:Keselamatan diatasi melalui desain pegangan batang tarik yang tahan terhadap pelepasan yang tidak disengaja.

Elemen struktural ini secara kolektif memastikan bahwa alat berat mempertahankan keakuratan posisi bahkan di bawah tuntutan produksi batch yang berkelanjutan.

4. Alur Kerja Operasional

Filosofi operasionalMesin Senyawa Sumbu Ganda Vertikalberpusat pada pengurangan intervensi manual sambil memaksimalkan throughput. Kontrol PLC memberikan tingkat otomatisasi yang lebih tinggi dibandingkan sistem berbasis relai konvensional, sehingga menghasilkan keandalan luar biasa yang secara langsung mengurangi kelelahan operator.

Karakteristik alur kerja utama meliputi:

• Pemrosesan Pengaturan Tunggal:Operasi pengeboran, reaming, dan penyadapan untuk sejumlah besar komponen dapat diselesaikan sekaligus.
• Manajemen Multi-Mesin:Pengoperasian intuitif dan kontrol otomatis memungkinkan satu operator mengelola beberapa alat berat secara bersamaan.
• Penyesuaian Nyaman:Mesin ini memiliki mekanisme penyesuaian yang sederhana dan intuitif, sehingga mengurangi waktu penyetelan antar batch.
• Desain Anti Polusi:Peralatan ini dilengkapi fitur yang meminimalkan risiko kontaminasi, sehingga cocok untuk lingkungan yang mengutamakan kebersihan.

Desain alur kerja ini menghasilkan efisiensi yang lebih tinggi untuk lingkungan produksi skala kecil hingga menengah, di mana waktu penyiapan dan ketersediaan operator sering kali menentukan produktivitas secara keseluruhan.

5. Ruang Lingkup Aplikasi

Mesin Kompon Sumbu Ganda Vertikal dirancang khusus untuk produksi dan pemrosesan produk pemasangan pintu dalam jumlah kecil hingga menengah. Fokus aplikasi ini memanfaatkan kemampuan spindel ganda alat berat untuk mengebor, melapisi ulang, dan mengetuk beberapa fitur pada komponen perangkat keras pintu dalam satu operasi penjepitan.

Selain kelengkapan pintu, spesifikasi alat berat ini—khususnya diameter pengeboran maksimum 32mm dan kapasitas penyadapan M32—membuatnya cocok untuk rangkaian komponen logam tembaga dan non-besi yang lebih luas. Bobot alat berat 900kg dan tapak 1100×1230×1980mm (termasuk penutup lembaran logam) menunjukkan alat berat yang cukup besar untuk lingkungan produksi namun cukup kompak untuk bengkel dengan ruang lantai terbatas.

Pilihan komponen selanjutnya menentukan profil keandalan alat berat: motor servo Sunicon dan sistem CNC, kontaktor AC Schneider, relay Omron, serta sekrup bola domestik dan slide linier. Kombinasi merek mapan dan komponen berkualitas berkontribusi terhadap reputasi alat berat untuk kinerja yang konsisten.
