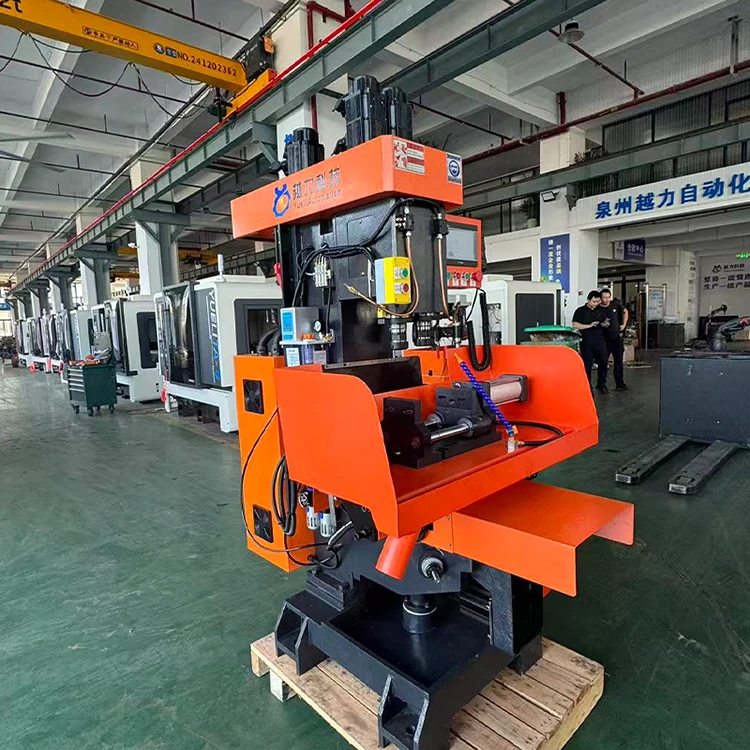

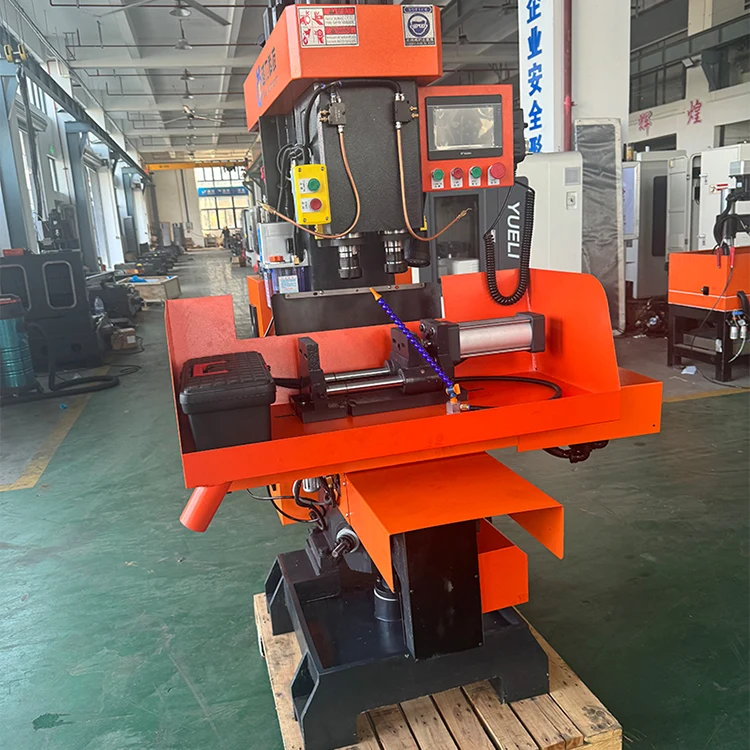

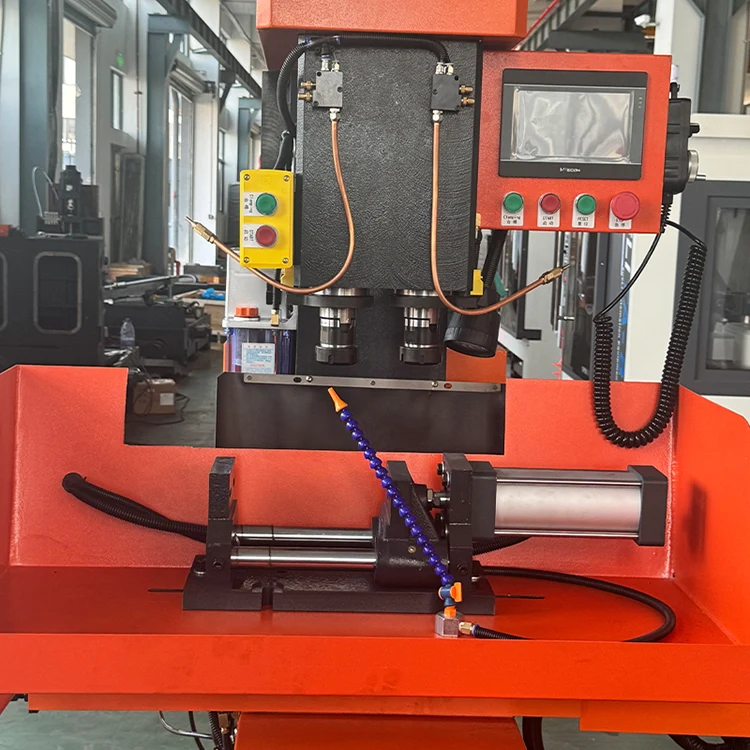

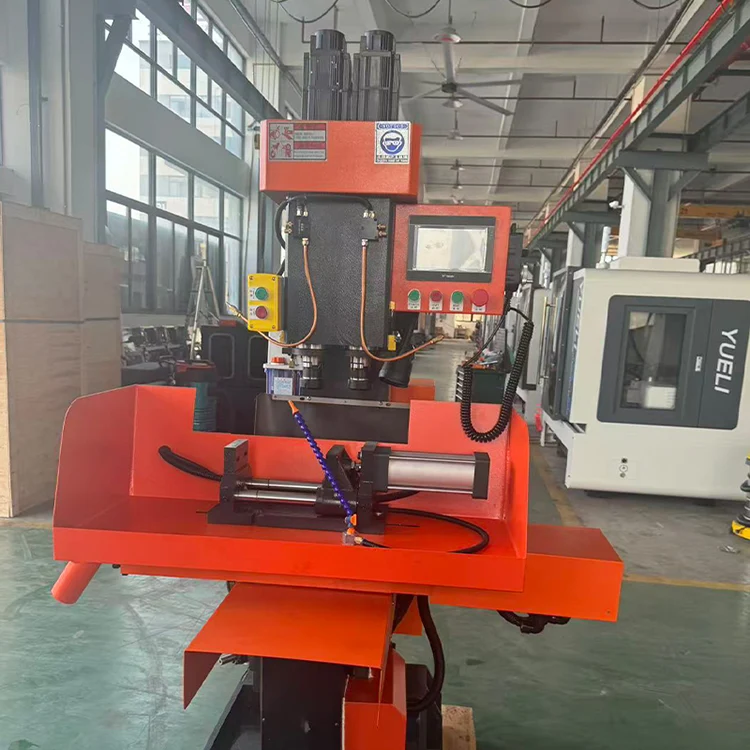

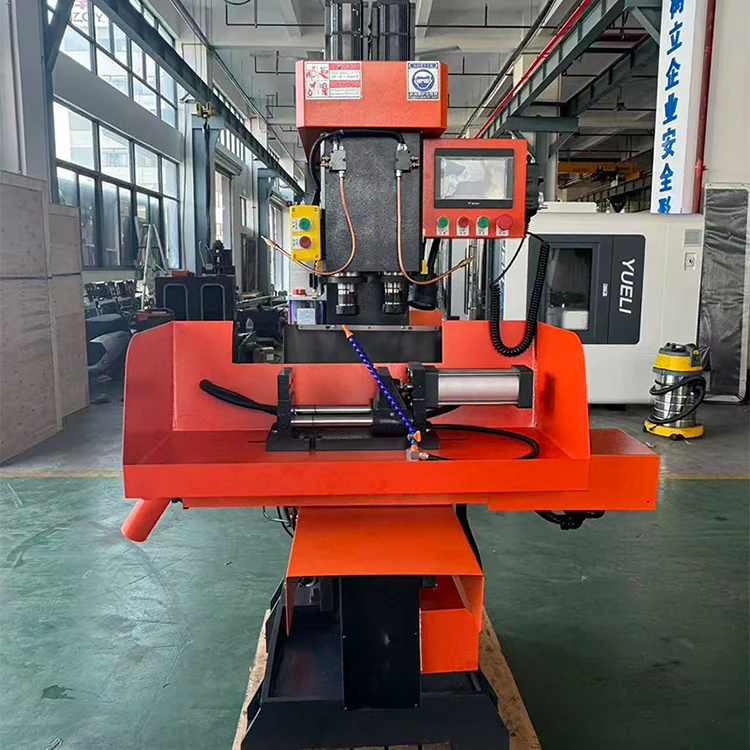

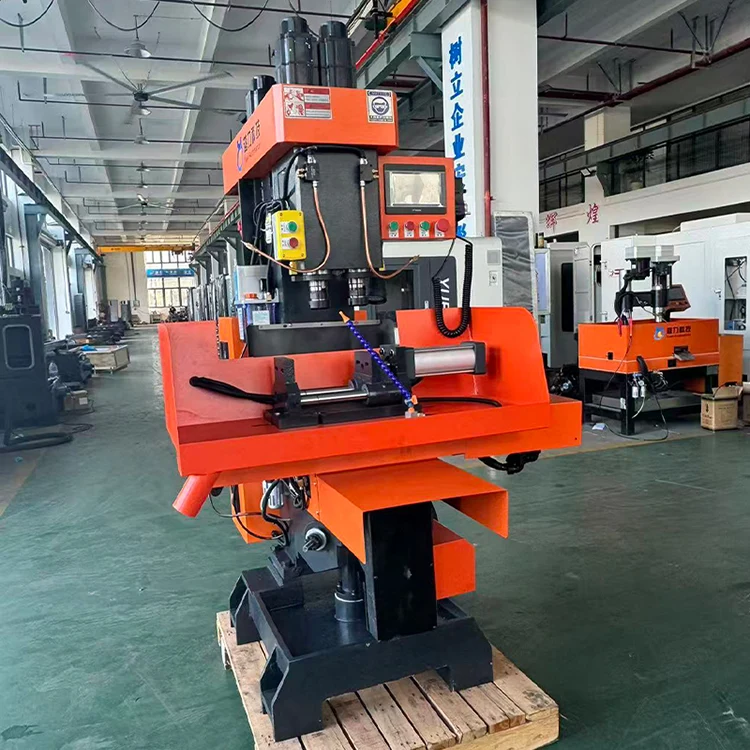

Mesin Senyawa Sumbu Ganda Vertikal

Mesin Kompon Sumbu Ganda Vertikal (model internal ZSK4132X2B) diproduksi oleh Quanzhou Yueli Automation Equipment Co., Ltd. Mesin ini cocok untuk produksi dan pemrosesan produk pemasangan pintu dalam jumlah kecil hingga menengah. Perkakas mesin memiliki tampilan yang halus dan elegan, dengan pengoperasian yang sederhana dan intuitif serta penyesuaian yang nyaman. Mengadopsi kontrol PLC, ia menawarkan tingkat otomatisasi yang lebih tinggi dan keandalan yang sangat baik, sehingga mengurangi intensitas tenaga kerja operator. Hal ini memungkinkan satu operator untuk mengelola beberapa mesin dan berfungsi sebagai peralatan pemrosesan ideal dengan efisiensi tinggi dan anti-polusi.

Pengenalan Produk

Mesin Kompon Sumbu Ganda Vertikal cocok untuk produksi dan pemrosesan produk pemasangan pintu dalam jumlah kecil hingga menengah. Perkakas mesin memiliki tampilan yang halus dan elegan, dengan pengoperasian yang sederhana dan intuitif serta penyesuaian yang nyaman. Mengadopsi kontrol PLC, ia menawarkan tingkat otomatisasi yang lebih tinggi dan keandalan yang sangat baik, sehingga mengurangi intensitas tenaga kerja operator. Hal ini memungkinkan satu operator untuk mengelola beberapa mesin dan berfungsi sebagai peralatan pemrosesan ideal dengan efisiensi tinggi dan anti-polusi.

· Tampilan halus dan elegan dengan pengoperasian yang sederhana dan intuitif.

· Penyesuaian yang mudah dan tingkat otomatisasi yang lebih tinggi dengan kontrol PLC.

· Keandalan luar biasa dengan intensitas tenaga kerja yang berkurang.

· Satu operator dapat mengelola beberapa mesin.

Parameter Teknis Utama

Parameter teknis berikut berlaku untuk Mesin Kompon Sumbu Ganda Vertikal.

Struktur dan Karakteristik Mesin

Mesin Kompon Sumbu Ganda Vertikal memiliki fitur struktural dan performa berikut.

· Pemrosesan, pengeboran, reaming, dan penyadapan sejumlah besar komponen dapat diselesaikan sekaligus dengan efisiensi tinggi.

· Struktur bodinya kompak dan memiliki kekakuan yang baik.

· Poros utama terbuat dari baja paduan berkualitas tinggi, dikeraskan dan diberi perlakuan panas, digerinda secara presisi, serta memiliki ketahanan aus yang tinggi.

· Permukaan geser dipadamkan secara ultrasonik dan memiliki perangkat pelumasan untuk memastikan masa pakai permukaan geser.

· Meja kerja bergerak ke kiri dan ke kanan dengan perangkat awal dan perangkat pemosisian penyangga, yang memiliki getaran kecil dan gerakan cepat.

· Pegangannya menggunakan tipe batang tarik, tidak mudah rontok dan memiliki keamanan yang tinggi.

Struktur dan Kinerja

Desain Mesin Kompon Sumbu Ganda Vertikal mengadopsi karakteristik struktural mesin milling dan perangkat starter pendukung, dengan keunggulan efisiensi pemrosesan yang tinggi, presisi yang stabil, dan prosedur pengoperasian yang sederhana.

· Penggantian sabuk dan struktur pengencangan, mudah untuk mengubah kecepatan dan ketegangan sabuk.

· Poros utama digerakkan oleh motor 4KW/4P melalui sabuk sinkron, dengan efisiensi transmisi tinggi dan kebisingan rendah.

· Mekanisme pemulihan otomatis spindel kiri dan kanan selalu dapat menjaga spindel dalam keadaan siap untuk diproses, menghemat waktu dan meningkatkan efisiensi kerja.

· Pegangan pengangkat dapat dengan mudah diputar untuk mewujudkan pengangkatan platform pengangkat.

· Meja kerja dilengkapi dengan pemosisian penyangga untuk memastikan pemosisian yang andal dan akurasi yang stabil.

· Platform pengangkutan dan pengangkat tengah dirancang dengan mekanisme penguncian untuk memastikan posisi benda kerja yang stabil, yang kondusif untuk memastikan keakuratan pemrosesan.

· Perangkat pneumatik digunakan untuk mewujudkan kontrol otomatis, keandalan yang baik, dan memastikan efisiensi tinggi dan presisi pemrosesan yang tinggi.

Sistem Pelumasan

Mesin Kompon Sumbu Ganda Vertikal menggunakan sistem pelumasan otomatis perpindahan positif. Jadwal pelumasan berikut ini berlaku.

Sistem Kelistrikan

Mesin Kompon Sumbu Ganda Vertikal menggunakan konfigurasi sistem kelistrikan berikut.

· Sistem CNC: Sunicon.

· Motor servo: Sunicon.

· Spindel servo: Teknologi Zhima.

· Kontaktor AC: Schneider.

· Relai: Omron.

·  Catok pneumatik: YUELI.

Perlindungan Keamanan

Mesin Kompon Sumbu Ganda Vertikal mematuhi persyaratan teknis umum GB 15760-2004 untuk perlindungan keselamatan peralatan mesin pemotong logam dan dilengkapi dengan perangkat keselamatan dan tanda peringatan yang diperlukan.

· Sumbu X menggunakan pelindung lembaran logam baja tahan karat yang tertutup sepenuhnya untuk memblokir cairan dan serpihan pemotongan secara efektif.

· Sumbu Z menggunakan pelindung lembaran logam dan penutup teleskopik untuk memperpanjang masa pakai secara efektif.

· Sumbu X dan Z dilengkapi dengan batas keras dan lunak untuk mencegah malfungsi yang disebabkan oleh kesalahan operasional, kesalahan pemrograman, kegagalan drive, dll.

· Desain kelistrikan mematuhi standar kelistrikan GB5226.1 dengan perlindungan arus berlebih dan korsleting.

· Kabinet listrik mengadopsi desain tertutup sepenuhnya dengan kipas aliran aksial untuk pembuangan panas.

· Sistem NC memiliki baterai internal; jika sistem kehilangan daya, program pemesinan yang tersimpan tidak akan hilang.

· Fungsi alarm dan tombol berhenti darurat untuk mencegah kerusakan akibat berbagai kesalahan mendadak.

Aksesori dan Dokumen Standar

Mesin Kompon Sumbu Ganda Vertikal dilengkapi dengan aksesori dan dokumen berikut.

Alat termasuk:

· Kunci pas ujung ganda 17-19, 12-14, 8-10, 22-24 (masing-masing 1)

· Tombol Kedekatan (2 buah)

· Collet Φ20 (2 buah)

· Kunci pas segi enam 1,5-10 (1 set)

Pertanyaan yang Sering Diajukan

Sistem CNC apa yang digunakan pada mesin kompon sumbu ganda vertikal ini?

Mesinnya menggunakan sistem Sunicon CNC.

Berapa lancip spindel dan kapasitas pengeboran maksimum?

Lancip spindel adalah NT30. Diameter pengeboran maksimum adalah 32mm untuk bagian tembaga, dan diameter sadapan maksimum adalah M32.

Berapa gerak sumbu X, Y dan Z1/Z2?

Perjalanan sumbu X adalah 320mm, perjalanan sumbu Y adalah 120mm, dan perjalanan sumbu Z1/Z2 adalah 110mm.

Berapa kecepatan spindel dan berat mesin?

Kecepatan spindel berkisar antara 10 hingga 3000 putaran/menit dengan kecepatan yang dapat disesuaikan. Berat mesin adalah 900kg.

Berapa total kebutuhan daya?

Total kapasitas catu daya adalah 7KW.
