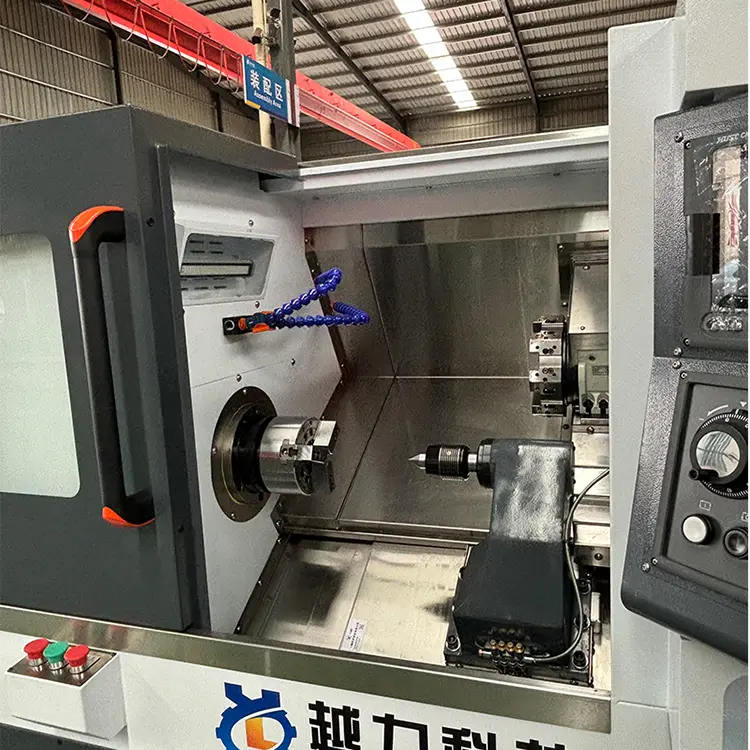

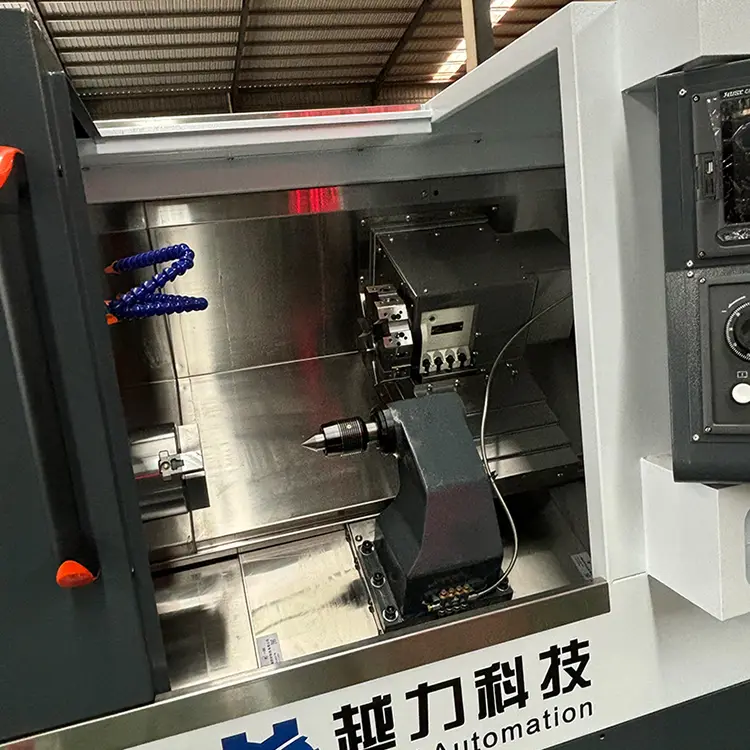

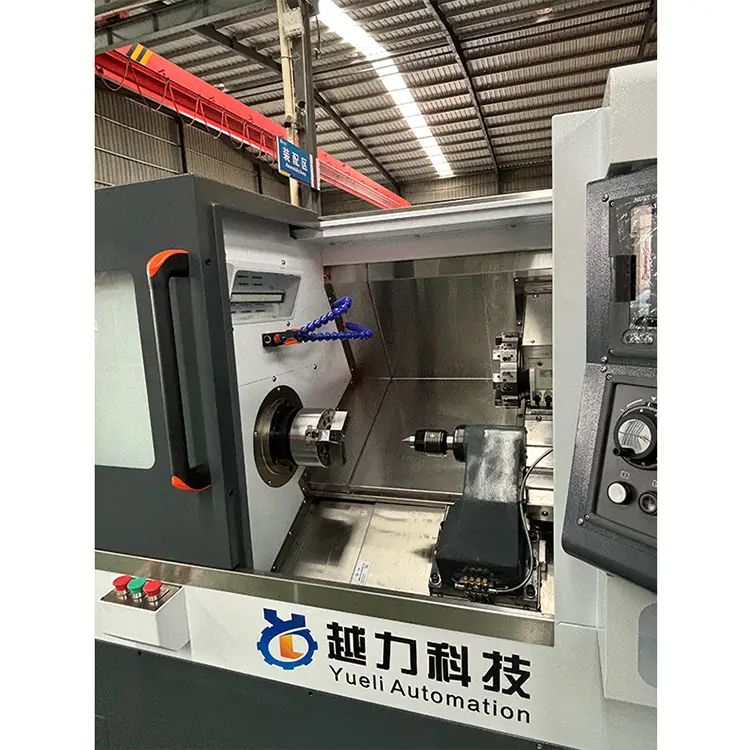

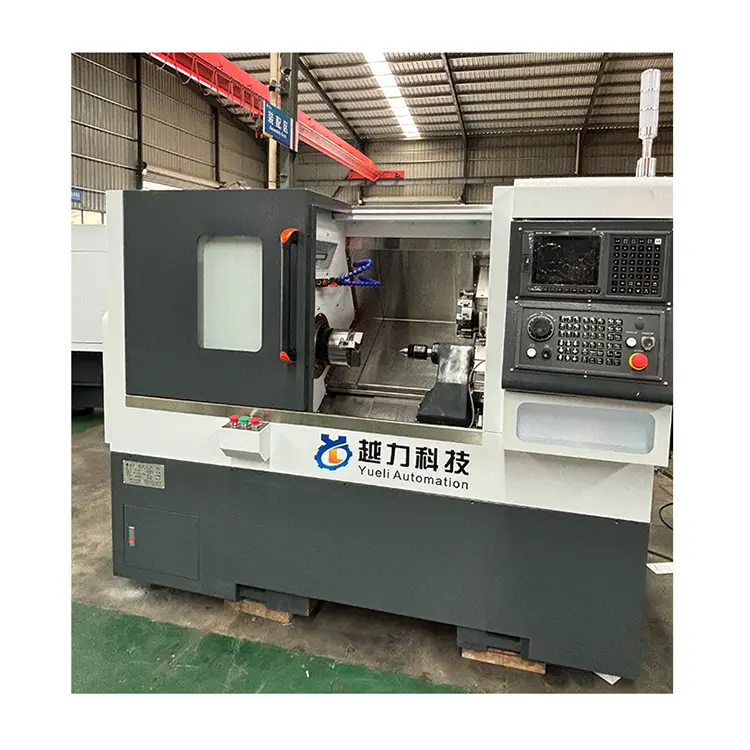

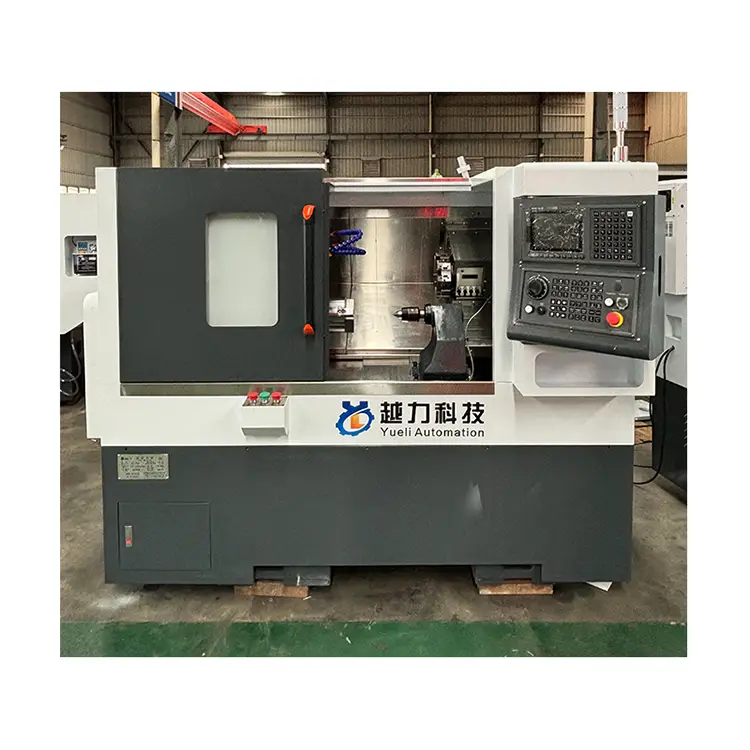

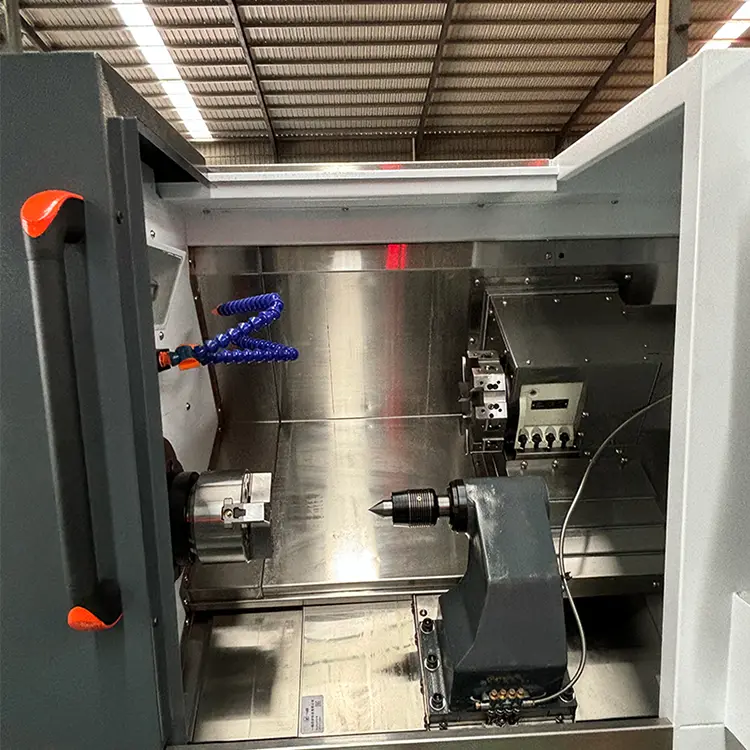

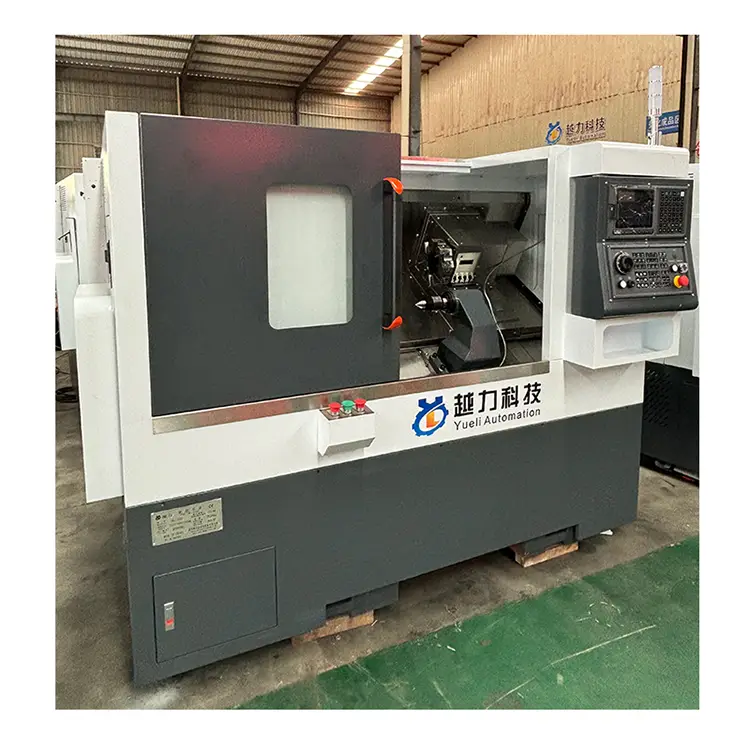

Alat bubut CNC ekor menara menara

Nomor seri

Proyek

Satuan

Spesifikasi (dimensi)

 perkataan

1

Ukuran meja drag board

mm

300*260

2

Perjalanan Z-Axis

mm

460

3

Perjalanan X-Axis

mm

200

4

Rotasi maksimum

mm

450

5

Jarak dari pusat poros utama ke permukaan meja pelat seret

mm

63

6

Jarak dari tanah ke tengah poros utama

mm

1050

7

Panjang pemrosesan maksimum

mm

380 (termasuk Chuck)

Ambil Acer LQ63/80-220-8t Servo Turret sebagai contoh

8

Diameter belokan maksimum

mm

375

9

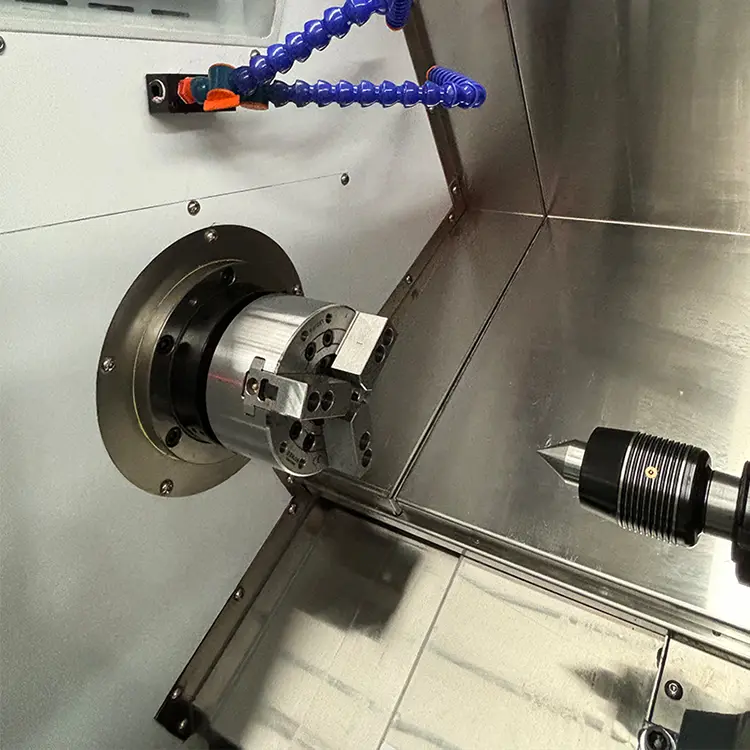

Model spindle (diameter spindle)

mm

A2-5 (170)

10

Kecepatan spindel

RPM

0-5000

11

Spesifikasi sekrup bola x.z

32*10/32*10

12

Spesifikasi Rel Panduan X

30 rol

4 Slider-Normal

13

Z Guide Rail Spesifikasi

30 rol

4 Perpanjangan Slider-Konvensional

14

Metode koneksi motor x.z utama

Tape Sinkronisasi / Koneksi Langsung / Koneksi Langsung

15

X.z flensa motor/berhenti

mm

130/110

16

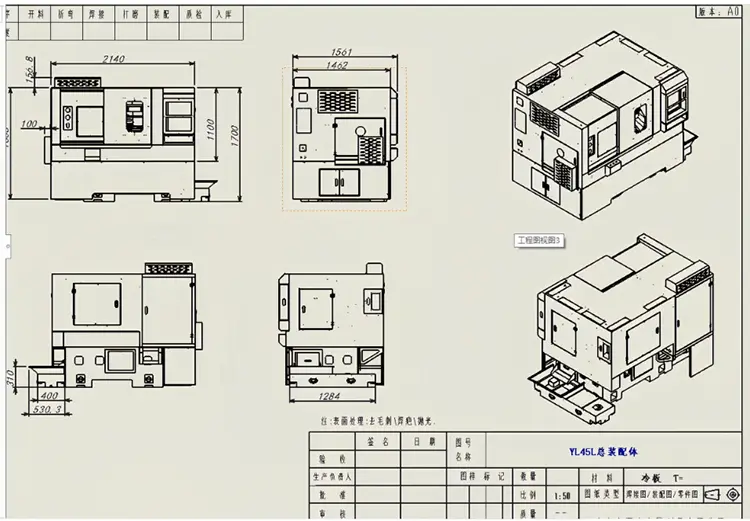

Dimensi mesin optik (panjang, lebar, tinggi)

mm

1875*1021*1263

17

Berat

 ton

Sekitar 1.8t

Tidak mengandung spindle menara alat penutup dalam dan luar

18

Metode pemuatan pisau

63 menara servo

19

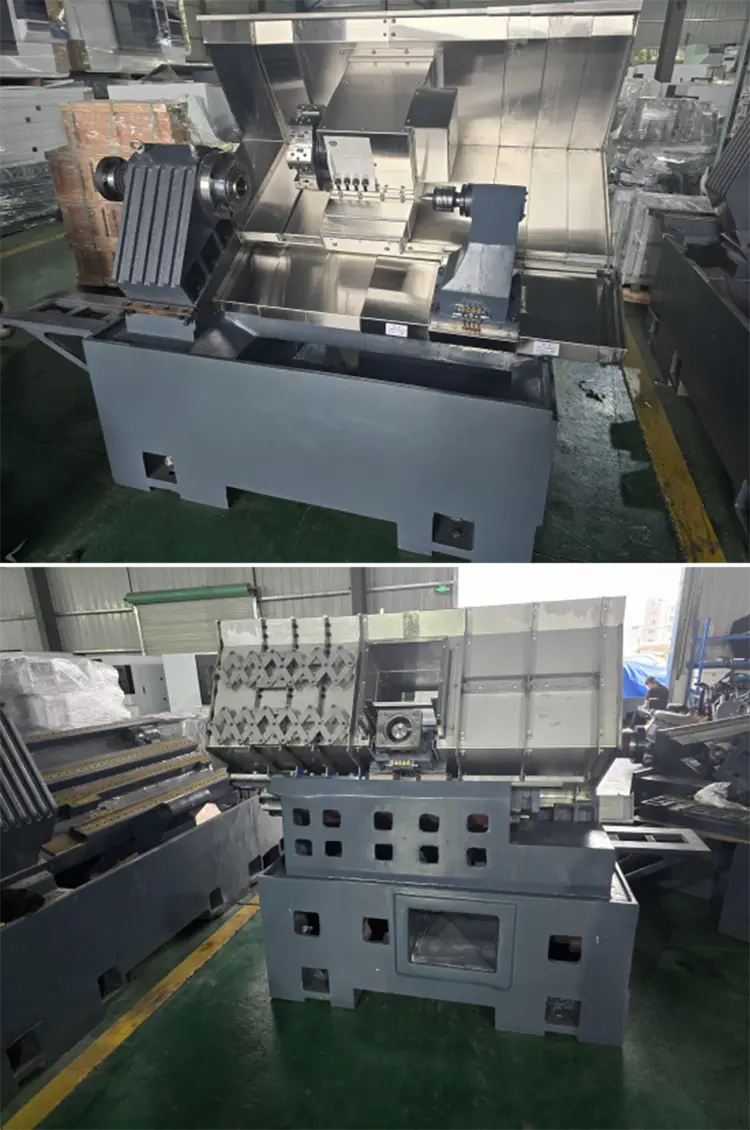

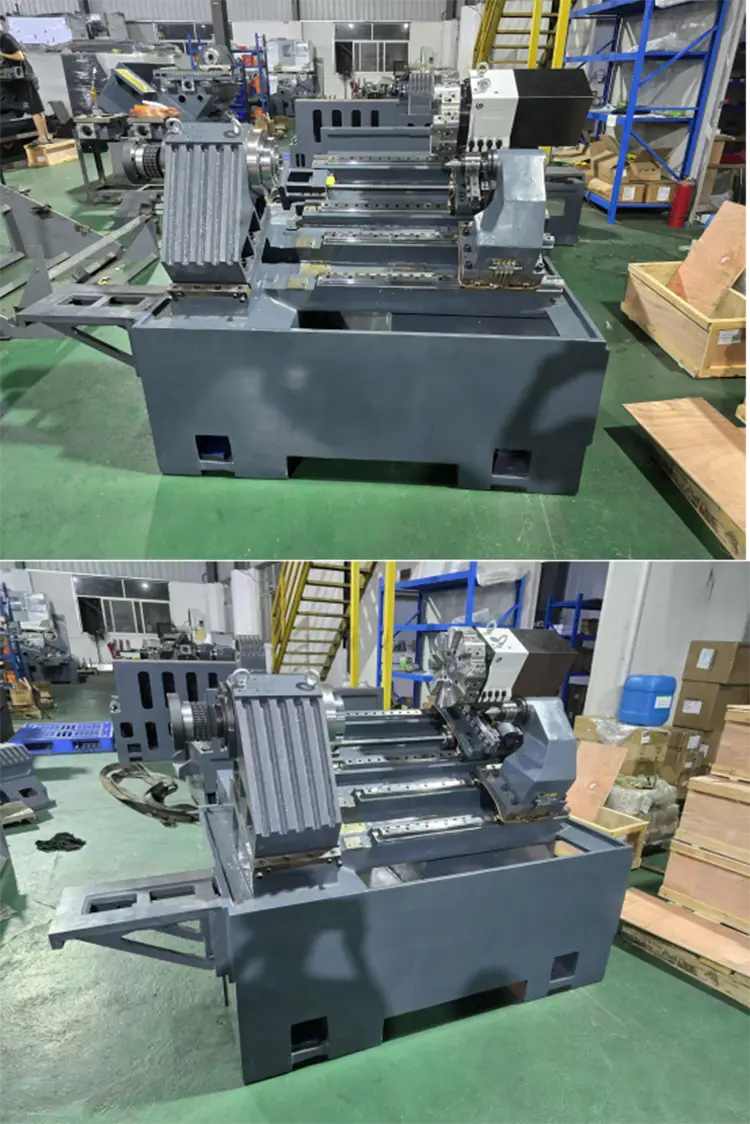

Bentuk dan kemiringan tempat tidur

Tempat tidur miring pada 30 derajat

20

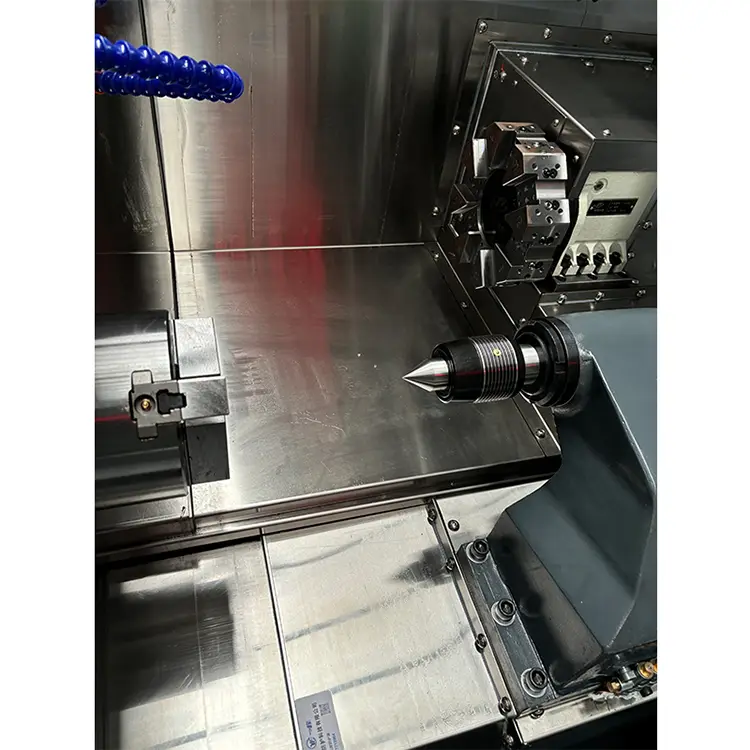

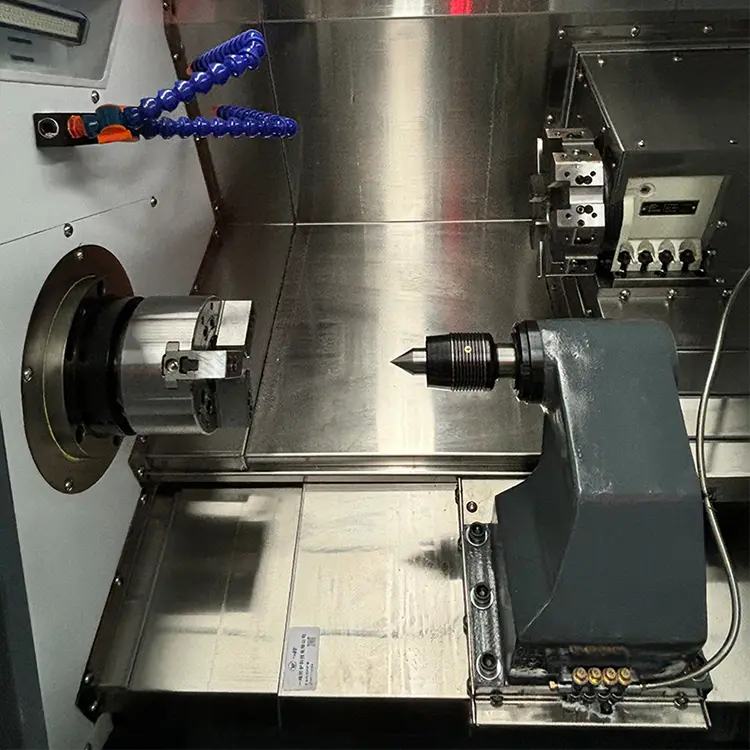

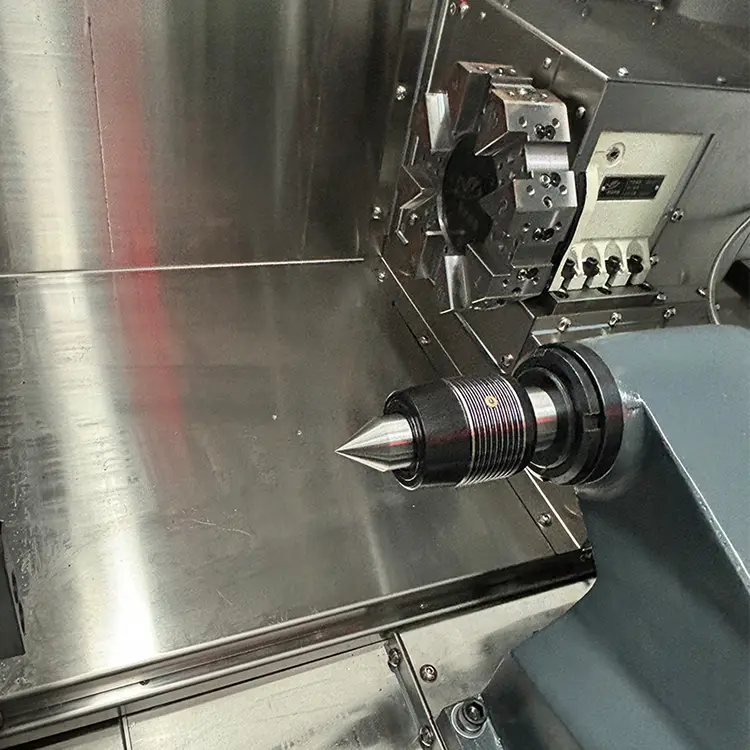

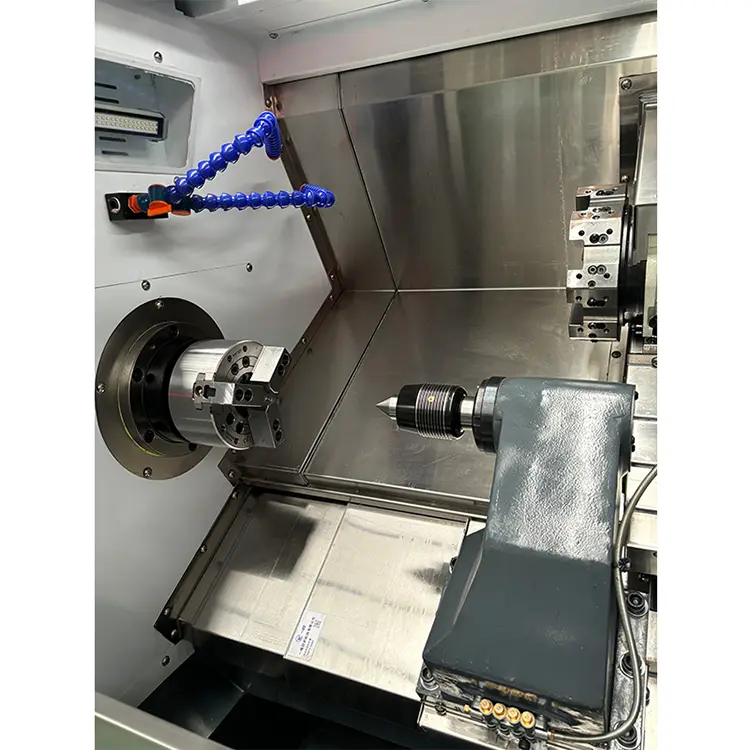

Ekor

Kursi ekor batang kawat

21

Metode Propulsi Tailseat

 pakan hidrolik

22

Jadwal jadwal kursi ekor

500

23

Model ekor-top

Sparrow 4
