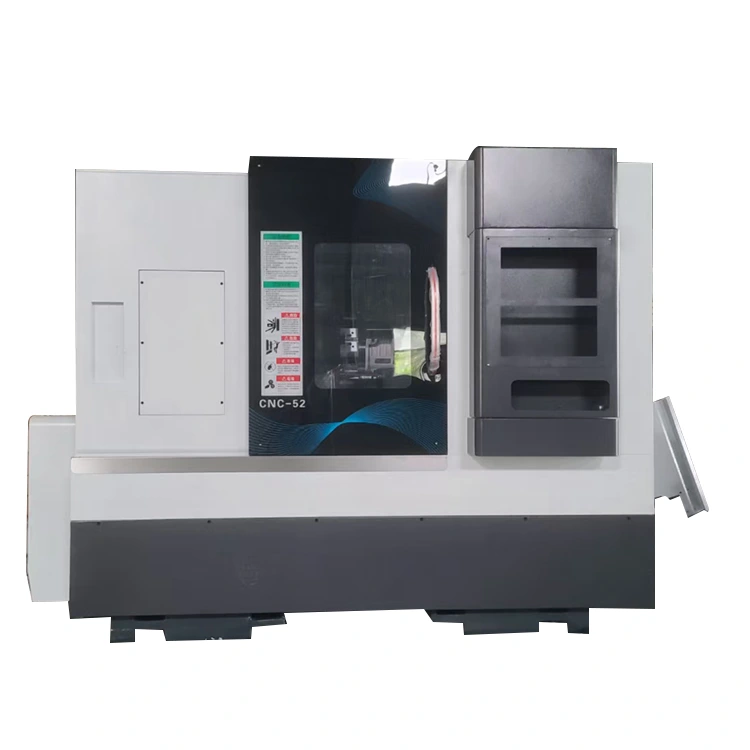

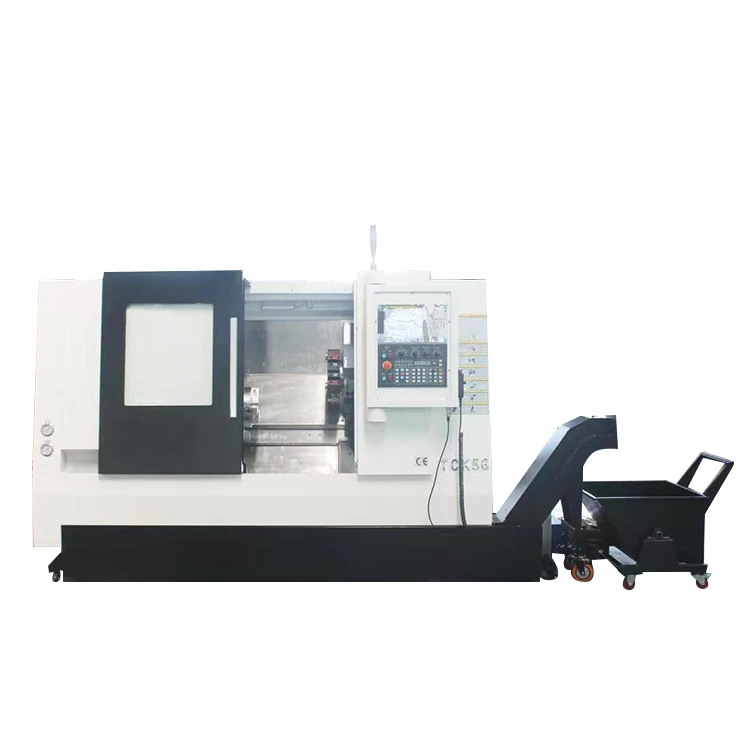

Pusat Penggilingan Putar CNC dengan Tailstock

TIDAK.NamaSatuanSpesifikasiKomentar1Geser Dimensi Atas Mejamm450*340 2Perjalanan maksimal sumbu zmm600 3Perjalanan maksimal sumbu Xmm300 4Diameter ayunan maksimalmm650 5Jarak dari spindel ke bagian atas meja gesermm170 6Jarak dari pusat spindel ke tanahmm1100 7Panjang pemesinan MAXmm475Mengambil......

Model:YL-52Y

mengirimkan permintaan

Deskripsi Produk

TIDAK.	Nama	Satuan	Spesifikasi	Komentar
1	Geser Dimensi Atas Meja	mm	450*340
2	Perjalanan maksimal sumbu z	mm	600
3	Perjalanan maksimal sumbu X	mm	300
4	Diameter ayunan maksimal	mm	650
5	Jarak dari spindel ke bagian atas meja geser	mm	170
6	Jarak dari pusat spindel ke tanah	mm	1100
7	Panjang pemesinan MAX	mm	475	Mengambil power turret NF80-170-BMT55-12T sebagai contoh
8	Diameter belok maks	mm	500	Mengambil power turret NF80-170-BMT55-12T sebagai contoh
9	Model spindel (diameter spindel)	mm	A2-6（200）
10	Kecepatan spindel	RPM	0-4000
11	Spesifikasi sekrup bola X、Z		3210/4010	Sekrup bola THK Jepang, Kelas C3
12	Rel panduan linier sumbu X		Roller HIWIN Taiwan kelas p,Ukuran 35	4 tipe slider-standar
13	Rel panduan linier sumbu Z		Roller HIWIN Taiwan kelas p ukuran 35	4 Slider - Slider Panjang Diperpanjang
14	Metode koneksi motor X.Z utama		Timing belt/Penggerak langsung/Penggerak langsung
15	X.Z. Flensa / Keran Motor Tailstock	mm	130/110
16	Ukuran mesin	mm	241512571270
17	Berat bersih mesin	kg	3800kg	Dengan perlindungan internal dan eksternal

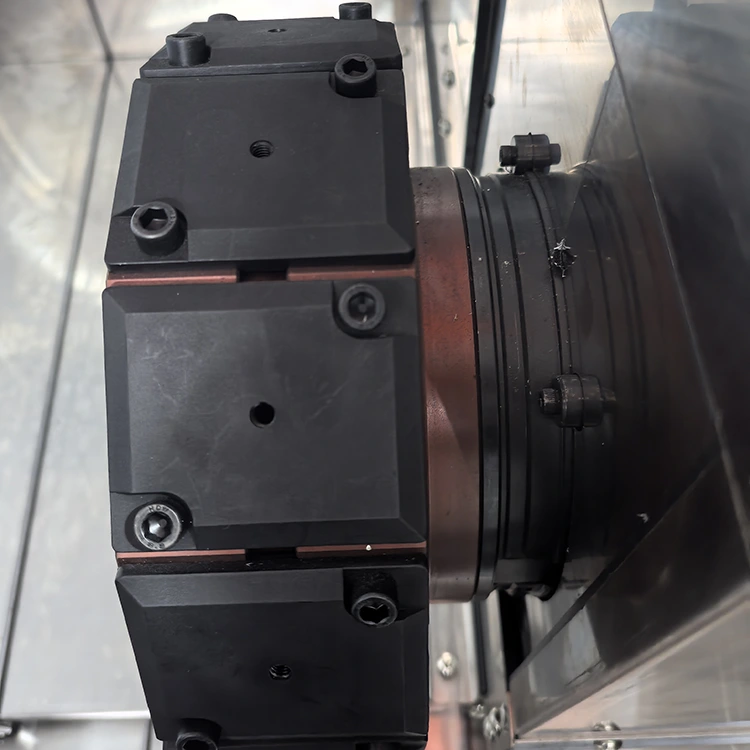

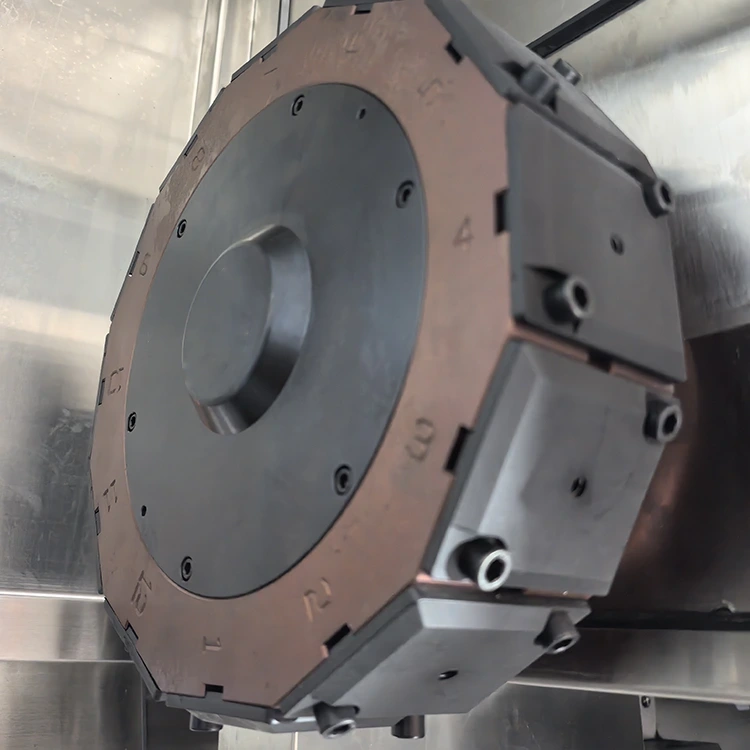

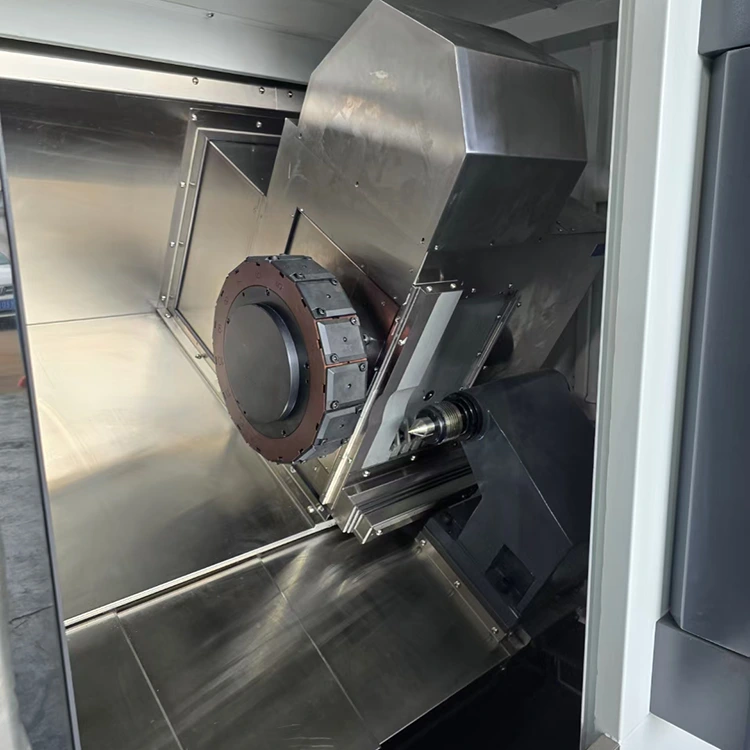

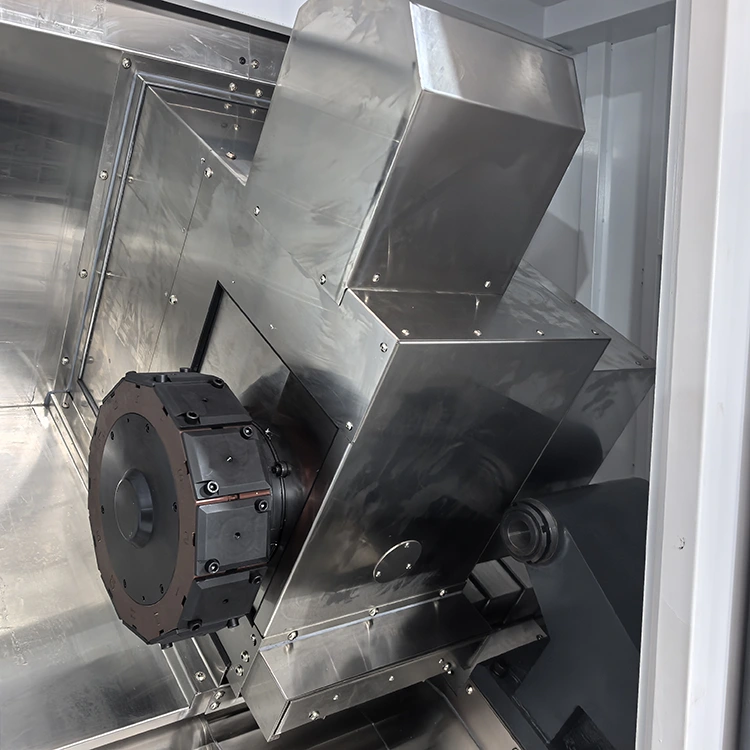

18	Metode pemasangan alat		Menara listrik 170-BMT55

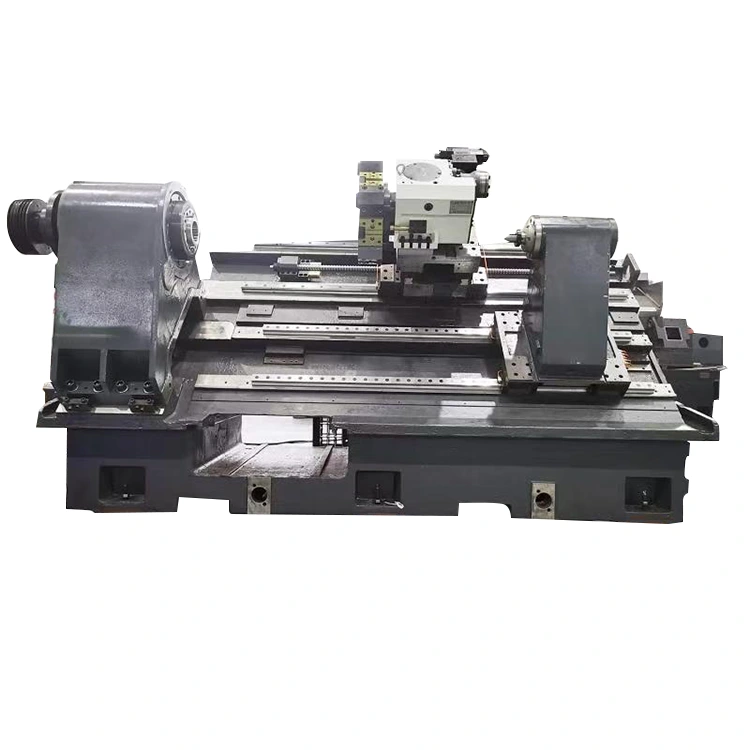

19	Tipe dan kemiringan dasar mesin		Tempat tidur miring 30 derajat
20	stok belakang		Tailstock panduan linier
21	Metode memajukan tailstock		Penggerak hidrolik dan penggerak servo	Pusat Tailstock Hidraulik Dilengkapi Standar
22	Perjalanan maksimum tailstock		600
23	Panjang proyeksi minimal tailstock		30mm
24	Model tengah tailstock		MT5

Konfigurasi model
Nama	Tempat awal/Spesifikasi	Nama	Tempat Asal/Spesifikasi
Sistem CNC	BATUK	Motor servo Sumbu X/Z+Penggerak	Delta
32 Sekrup Bola Presisi	THK (Jepang)	Motor spindel	Huahong 7.5KW
30 Panduan Rol Linier Presisi	HIWIN (Taiwan, Tiongkok)	Silinder putar hidrolik	TAIWAN
Unit Spindel Presisi Silinder	Bantalan NSK (Jepang)	Dingin	750W
Stasiun hidrolik	Taiwan	Kepala Tenaga	3 stasiun 11.4N
Aksesori Acak
Nama	Model/Spesifikasi	Nama	Model / spesifikasi
Collet (untuk penjepitan material)	1 buah (Disertakan dengan mesin）	Pos alat pembalik alat pengeboran	3 buah/2 buah
Betis alat pengeboran	2 Buah Batang Ekstensi ER20A	Kunci hex	1Set
