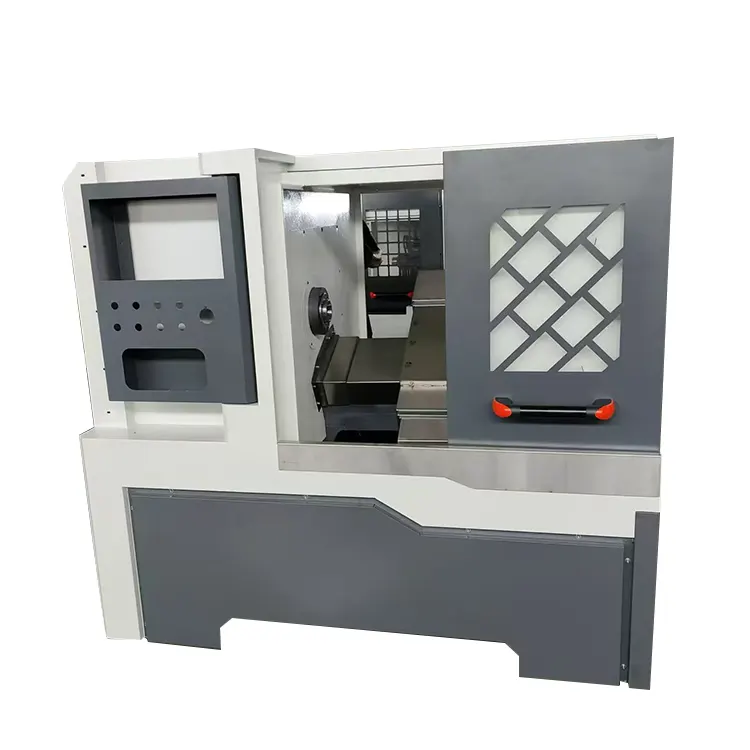

Mesin Terintegrasi Truss

Pelanggan

Reza

Nomor Kutipan.

YL2025091101

Kontak

Reza

Tanggal Kutipan

2025-9-11

CC.

Validitas Kutipan

30 hari

Telp

Waktu Pengiriman

20 hari setelah mendapat setoran

Harga

0640 (termasuk power head pemotong lalat dan menara perkakas persegi)

RMB42000SET

Pembayaran

T/T.30% sebagai deposit, 70% pembayaran sebelum pengiriman.

Jaminan

Setahun.

Foto

 Nama

 Spesifikasi

Kemampuan pemrosesan

Diameter ayunan maksimum di atas tempat tidur (mm)

280

Diameter ayunan maks di atas gerbong (Φ/mm)

f160

Panjang putaran maksimal（Φ/mm）

280

Diameter putaran maks（Φ/mm）

280

Diameter lubang tembus maks untuk stok batang（Φ/mm）

42

Poros

Tipe Hidung Spindle (GB 5900.1)

A2-5

 Lancip lubang liner spindel

21°

GB21°

Diameter lubang tembus spindel（Φ/mm）

49

 Diameter lubang tembus drawbar spindel

41.5

Benang drawbar spindel

M48×1,5

Rentang kecepatan spindel (r/mnt)

0-3000（4000）

Konfigurasi Standar: 0-3000 (Opsional: 4000)

 Mode perpindahan gigi spindel

32

Spindel Independen: 3 Depan, 2 Belakang

Daya Motor Utama (Peringkat Kontinu) (kW)

4

Daya Motor Utama (Nilai Maksimum Sesaat) (kW)

4

Kecepatan Traverse Cepat Sumbu X (m/mnt)

15

Kecepatan Traverse Cepat Sumbu Z (m/mnt)

15

Torsi Motor Servo Sumbu X (N·m)

110/6.4

Torsi Motor Servo Sumbu Z (N·m)

110/6.4

Pukulan sumbu X (mm)

640

Pukulan sumbu Z (mm)

280

Metode Penyambungan Motor Sumbu X & Sumbu Z

 Kopling Langsung

Jalur pemandu sumbu Z

Z-30-640

Sekrup bola sumbu Z 30-640 Tipe persegi

X-Setelah.

X-30-540

Sekrup bola sumbu X tipe 30-540 persegi

 Jenis panduan

（30FZ）

Jalur panduan linier (30FZS)

Menara alat

 Jenis Menara Alat

6125

 Jumlah Stasiun Alat

（MM）

Ukuran alat (mm)

20*20

Tiang Alat Tetap (20×20)

tiang penopang

Goresan standar sumbu X

2400mm

Kecepatan Maks Sumbu X

1,5 mm/detik

Pukulan standar sumbu Y

650mm

Kecepatan maks sumbu Y

1 m/s

Goresan standar sumbu Z

1000mm

Kecepatan maksimal sumbu Z

1,5 m/s

 Ketinggian baki dari tanah

1100mm

 Ukuran baki

550*350mm

 Jumlah baki

2

2 foto

 Bahan rangka

baja

 Akhir dari gripper

，

Penjepit pneumatik  rotasi pneumatik

 Modus transmisi

Jalur pemandu linier dengan rak rel miring

 Tegangan masukan

220V

 Masukan tekanan udara

0,5-0,8pa

Catu daya

 Nilai total daya

9KW

 Dinilai total saat ini

20A

Spesifikasi

 Berat mesin

900kg

Ukuran mesin（P×L×T）

1650×1250×1600mm

lainnya

 Metode penjepitan

Diameter chuck (opsional)

 Kekuatan pompa air

380V/90w

Model sekrup bola (sumbu X)

2508

Model sekrup bola (sumbu z)

3208

Jenis konveyor chip (pembelian opsional)

bidang pemesinan

 Suku cadang sepeda motor mobil dan aksesoris perangkat keras
