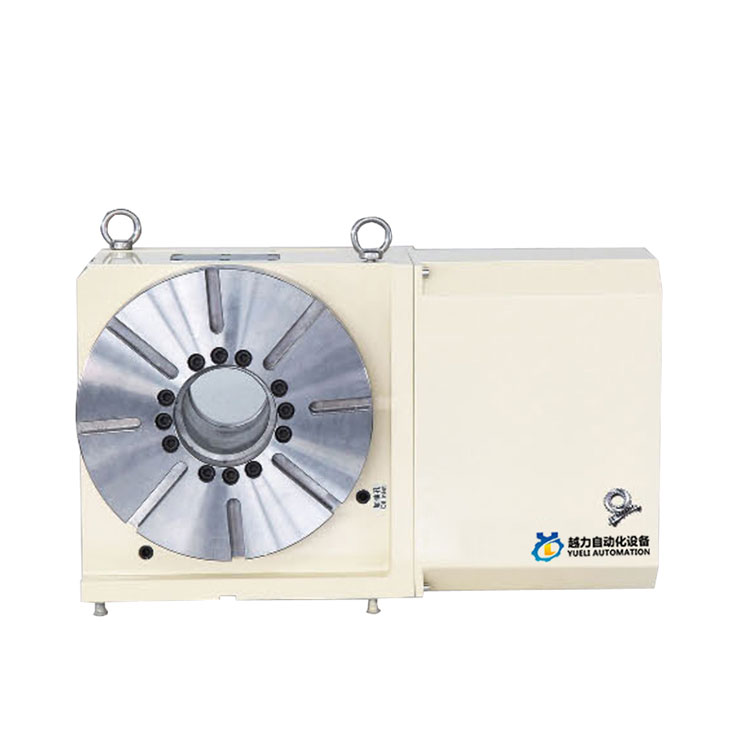

320 Meja Putar CAM empat sumbu
  • 320 Meja Putar CAM empat sumbu320 Meja Putar CAM empat sumbu

320 Meja Putar CAM empat sumbu

YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 320 di Cina.

mengirimkan permintaan

Deskripsi Produk

Meja putar CAM empat sumbu Yueli 320

Rotasi CNC serangan balik nol tipe CAM

Beli Diskon Meja Putar CAM Empat Sumbu 320 Berkualitas dengan Harga Murah buatan China. YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 320 di Cina.


Struktur transmisi cam-roller diadopsi di dalam produk.

Bantalan rol jarum poros CAM prakompresi tanpa penggerak bergulir celah.

Tidak ada gesekan geser, terus pertahankan karakteristik tanpa celah.

Akurasi tinggi dalam pengulangan gerakan maju dan mundur.

Kekakuan tinggi, efisiensi tinggi.

Tidak menyebabkan akurasi yang buruk karena kenaikan suhu.

Tidak perlu kalibrasi dan penyesuaian rutin.



Prinsip kerja dan karakteristik meja putar CNC tipe cam

Prinsip pramuat



Dibandingkan dengan meja putar NC tipe roda gigi cacing tradisional, meja putar NC tipe CAM kisi memiliki presisi yang lebih tinggi

Karakteristik pengoperasian derajat, kecepatan tinggi, jarak bebas punggung nol, dan beban berat. Masukan kamera aksial

Bantalan rol jarum pada menara poros keluaran dari permukaan melengkung penggerak kecepatan konstan adalah transmisi kontak bergulir yang dikompresi sebelumnya,

Untuk mencapai zero back backlash dan kecepatan operasi yang lebih tinggi, karena transmisi rolling hampir nol

Gerakan gesekan, sehingga mekanisme dapat mempertahankan transmisi tidak ada serangan balik, pemosisian presisi tinggi, dan tidak perlu

Pekerjaan kalibrasi dan penyesuaian secara teratur harus dilakukan. Meja putar CNC tipe Kisi CAM, Han keluar dari penggunaan poros

Bantalan besar disusun pada dinding luar bundar poros, dan kedua ujung poros masukan CAM dipasang dengan bantalan ganda.

Hal ini juga meningkatkan stabilitas dan kapasitas beban meja putar, dan dapat mengatasi pemrosesan dengan lebih baik. Kecepatan tinggi dan gaya pemotongan yang berat, meningkatkan akurasi pemesinan, efisiensi, dan mengurangi biaya.



Perbandingan karakteristik mekanisme meja putar NC zero backlash tipe CAM



TIDAK.

Barang

Roller  CAM  Pengering  1M

Jenis Roda Gigi Cacing

1

Jenis penggerak

Ccw

Sudut Keluaran



- CCWa Keluar 360

2

Status mengemudi

Kontak bergulir

Geser kontak

3

Bahan:Kekerasan contacpa

Poros bubungan: Baja pengerasan; HRC60

Poros cacing: Baja pengerasan; HRC60

Pengikut kamera; Bantalan baja; HRC60

perlengkapan cacing; Perunggu fosfor; HB90

4

Pramuat

○ YA

X N0

5

Efisiensi transmisi

〇 Lebih tinggi

△Lebih rendah

Waktu penentuan posisi 90° (Contoh)


Barang N0.

Pesaing


Lepaskan penjepit spindel

Akselerasi

Gerakan memutar linier

Gerakan putar linier

Mengurangi kecepatan

Mengurangi kecepatan

Pelepasan pemesinan

Pelepasan pemesinan

Penjepit spindel

Penjepit spindel

Waktu siklus

Waktu siklus


Kapasitas kecepatan
Kekakuan



Daya tahan
3 Bantalan Rol


Yueli320  Data referensi



KODE  TIDAK

SATUAN

Yueli320

Diameter meja

mm

320

Tinggi tengah

mm

210

Lubang spindel

mm

110

Lebar slot T

mm

14

Lebar kunci panduan

mm

18

Motor servo

FANUC

b22

MITSUBISH

HF204

Kenaikan minimal



0,001°

Rasio gigi



1:60

Kecepatan rotasi maks (3000 rpm)

rpm

40

Torsi tingkat keluaran

kg/m

100

Sumber daya hidrolik pneumatik/hidrolik

kg/m²

30

Torsi keluaran pada rem

kg/m

100

Akurasi pengindeksan

detik

15

Pengulangan

detik

4

Kualitas produk

kg

116

Diizinkan

kelas terburuk

vertikal

kg

150

horisontal

kg

300

stok belakang vertikal

kg

300

beban yang diijinkan

↓F

kgf-m

2000

F*L

kgf-m

260

F

F*L

kgf-m

200


Yueli320 Dimensi meja putar
