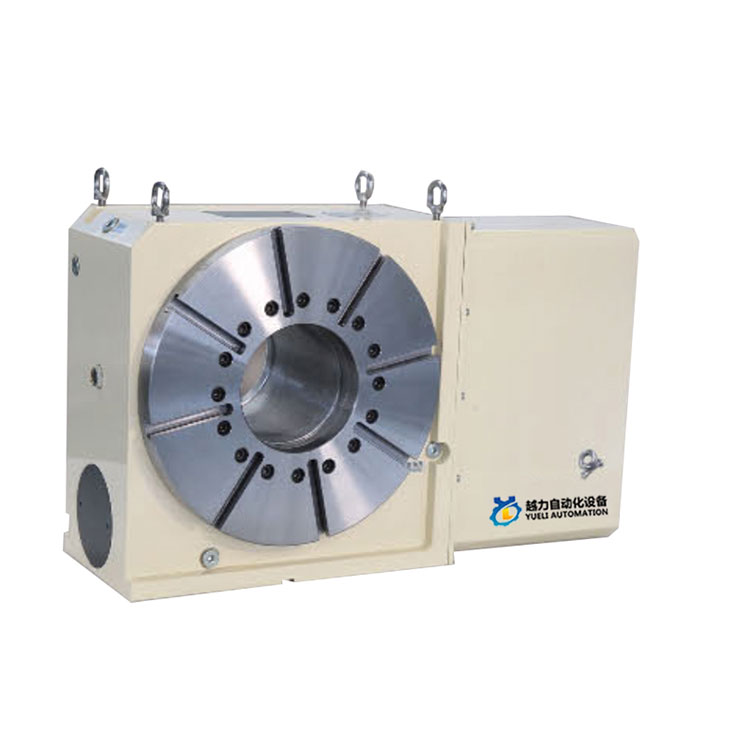

Penjualan Terlaris Terbaru 500 Meja Putar CAM Empat Sumbu buatan China. YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 500 di Cina.
Beli Diskon Besar 500 Meja Putar CAM Empat Sumbu buatan China. YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 500 di Cina.
Struktur transmisi cam-roller diadopsi di dalam produk.
Bantalan rol jarum poros CAM prakompresi tanpa penggerak bergulir celah.
Tidak ada gesekan geser, terus pertahankan karakteristik tanpa celah.
Akurasi tinggi dalam pengulangan gerakan maju dan mundur.
Kekakuan tinggi, efisiensi tinggi.
Tidak menyebabkan akurasi yang buruk karena kenaikan suhu.
Tidak perlu kalibrasi dan penyesuaian rutin.
Prinsip kerja dan karakteristik meja putar CNC tipe cam
Prinsip pramuat
Dibandingkan dengan meja putar NC tipe roda gigi cacing tradisional, meja putar NC tipe CAM kisi memiliki presisi yang lebih tinggi
Karakteristik pengoperasian derajat, kecepatan tinggi, jarak bebas punggung nol, dan beban berat. Masukan kamera aksial
Bantalan rol jarum pada menara poros keluaran dari permukaan melengkung penggerak kecepatan konstan adalah transmisi kontak bergulir yang dikompresi sebelumnya,
Untuk mencapai zero back backlash dan kecepatan operasi yang lebih tinggi, karena transmisi rolling hampir nol
Gerakan gesekan, sehingga mekanisme dapat mempertahankan transmisi tidak ada serangan balik, pemosisian presisi tinggi, dan tidak perlu
Pekerjaan kalibrasi dan penyesuaian secara teratur harus dilakukan. Meja putar CNC tipe Kisi CAM, Han keluar dari penggunaan poros
Bantalan besar disusun pada dinding luar bundar poros, dan kedua ujung poros masukan CAM dipasang dengan bantalan ganda.
Hal ini juga meningkatkan stabilitas dan kapasitas beban meja putar, dan dapat mengatasi pemrosesan dengan lebih baik. Kecepatan tinggi dan gaya pemotongan yang berat, meningkatkan akurasi pemesinan, efisiensi, dan mengurangi biaya.
TIDAK. |
Barang |
Roller CAM Pengering 1M |
Jenis Roda Gigi Cacing |
1 |
Jenis penggerak |
Ccw Sudut Keluaran |
- CCWa Keluar 360 |
2 |
Status mengemudi |
Kontak bergulir |
Geser kontak |
3 |
Bahan:Kekerasan kontak |
Poros bubungan: Baja pengerasan; HRC60 |
Poros cacing: Baja pengerasan; HRC60 |
Pengikut kamera; Bantalan baja; HRC60 |
perlengkapan cacing; Perunggu fosfor; HB90 |
||
4 |
Pramuat |
○ YA |
X N0 |
5 |
Efisiensi transmisi |
〇 Lebih tinggi |
△Lebih rendah |
|
Barang N0. |
Pesaing |
|
Lepaskan penjepit spindel |
|||
Akselerasi |
|||
Gerakan putar linier |
Gerakan putar linier |
||
Mengurangi kecepatan |
Mengurangi kecepatan |
||
Pelepasan pemesinan |
Pelepasan pemesinan |
||
Penjepit spindel |
Penjepit spindel |
||
Waktu siklus |
Waktu siklus |
Kapasitas kecepatan |
Kekakuan |
![]() |
![]() |
Daya tahan |
3 Bantalan Rol |
![]() |
![]() |
KODE TIDAK |
SATUAN |
Yueli500 |
|
Diameter meja |
mm |
500 |
|
Tinggi tengah |
mm |
320 |
|
Lubang spindel |
mm |
200
|
|
Lebar slot T |
mm |
14 |
|
Lebar kunci panduan |
mm |
18 |
|
Motor servo |
FANUC |
b22 |
|
MITSUBISH |
HF302 |
||
Kenaikan minimal |
|
0,001° |
|
Rasio gigi |
|
1:80 |
|
Kecepatan rotasi maks (3000 rpm) |
rpm |
25 |
|
Torsi tingkat keluaran |
kg/m |
350 |
|
Sumber daya hidrolik pneumatik/hidrolik |
kg/m² |
40 |
|
Torsi keluaran pada rem |
kg/m |
350 |
|
Akurasi pengindeksan |
detik |
15 |
|
Pengulangan |
detik |
4 |
|
Kualitas produk |
kg |
600 |
|
Diizinkan kelas terburuk |
vertikal |
kg |
400 |
horisontal |
kg |
800 |
|
stok belakang vertikal |
kg |
800 |
|
beban yang diijinkan |
|
kgf-m |
5000 |
|
F*L kgf-m |
400 |
|
F |
F*L kgf-m |
350 |
