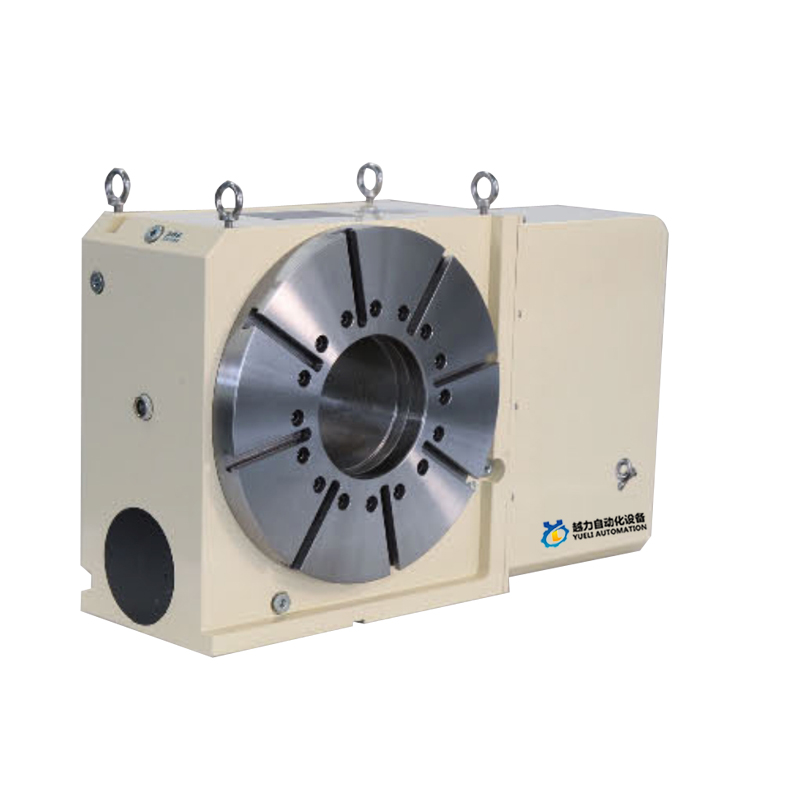

Meja putar CAM empat sumbu Yueli 400

Rotasi CNC serangan balik nol tipe CAM

Penjualan Langsung Pabrik Produsen dan Pemasok Meja Putar CAM Empat Sumbu Kualitas 400. YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 400 di Cina.

Struktur transmisi cam-roller diadopsi di dalam produk.

Bantalan rol jarum poros CAM prakompresi tanpa penggerak bergulir celah.

Tidak ada gesekan geser, terus pertahankan karakteristik tanpa celah.

Akurasi tinggi dalam pengulangan gerakan maju dan mundur.

Kekakuan tinggi, efisiensi tinggi.

Tidak menyebabkan akurasi yang buruk karena kenaikan suhu.

Tidak perlu kalibrasi dan penyesuaian rutin.

Prinsip kerja dan karakteristik meja putar CNC tipe cam

Prinsip pramuat

Dibandingkan dengan meja putar NC tipe roda gigi cacing tradisional, meja putar NC tipe CAM kisi memiliki presisi yang lebih tinggi

Karakteristik pengoperasian derajat, kecepatan tinggi, jarak bebas punggung nol, dan beban berat. Masukan kamera aksial

Bantalan rol jarum pada menara poros keluaran dari permukaan melengkung penggerak kecepatan konstan adalah transmisi kontak bergulir yang dikompresi sebelumnya,

Untuk mencapai zero back backlash dan kecepatan operasi yang lebih tinggi, karena transmisi rolling hampir nol

Gerakan gesekan, sehingga mekanisme dapat mempertahankan transmisi tidak ada serangan balik, pemosisian presisi tinggi, dan tidak perlu

Pekerjaan kalibrasi dan penyesuaian secara teratur harus dilakukan. Meja putar CNC tipe Kisi CAM, Han keluar dari penggunaan poros

Bantalan besar disusun pada dinding luar bundar poros, dan kedua ujung poros masukan CAM dipasang dengan bantalan ganda.

Hal ini juga meningkatkan stabilitas dan kapasitas beban meja putar, dan dapat mengatasi pemrosesan dengan lebih baik. Kecepatan tinggi dan gaya pemotongan yang berat, meningkatkan akurasi pemesinan, efisiensi, dan mengurangi biaya.

Perbandingan karakteristik mekanisme meja putar NC zero backlash tipe CAM

Waktu penentuan posisi 90° (Contoh)

Kapasitas kecepatan	Kekakuan

Daya tahan	3 Bantalan Rol

Yueli400  Data referensi

Yueli400 Dimensi meja putar
