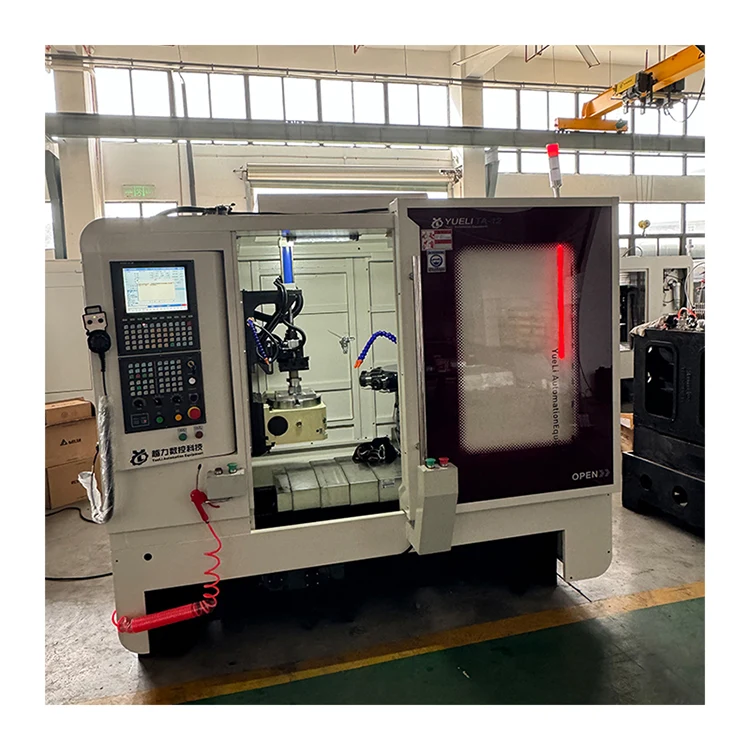

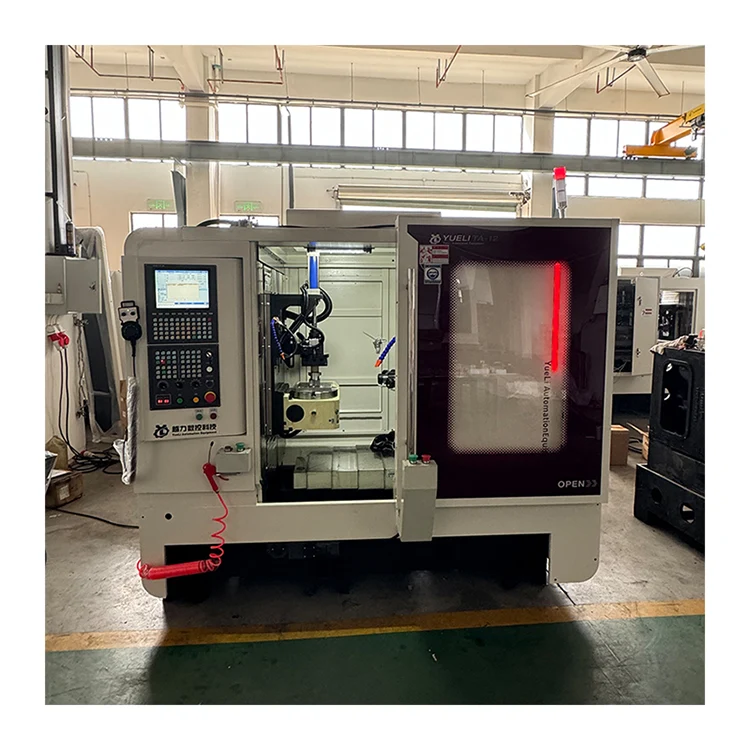

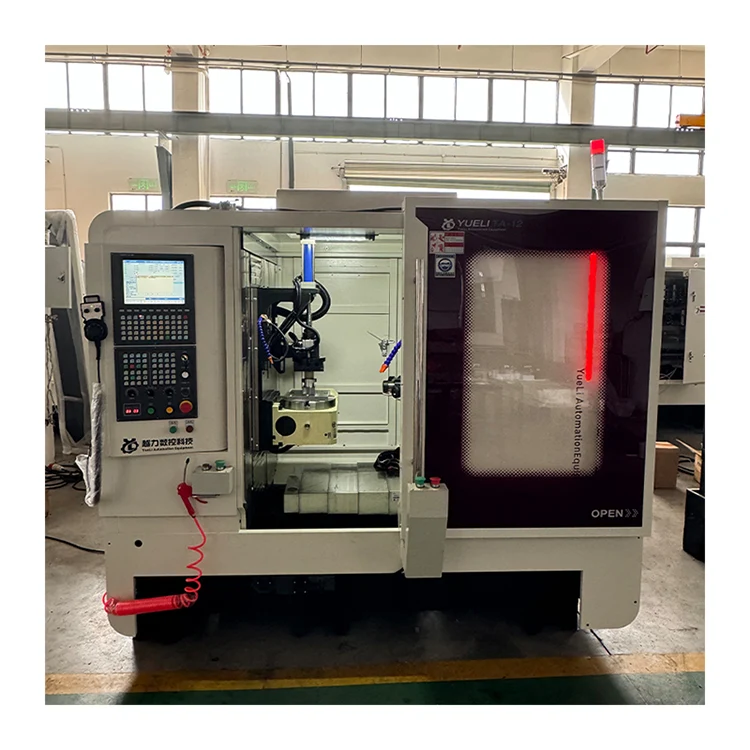

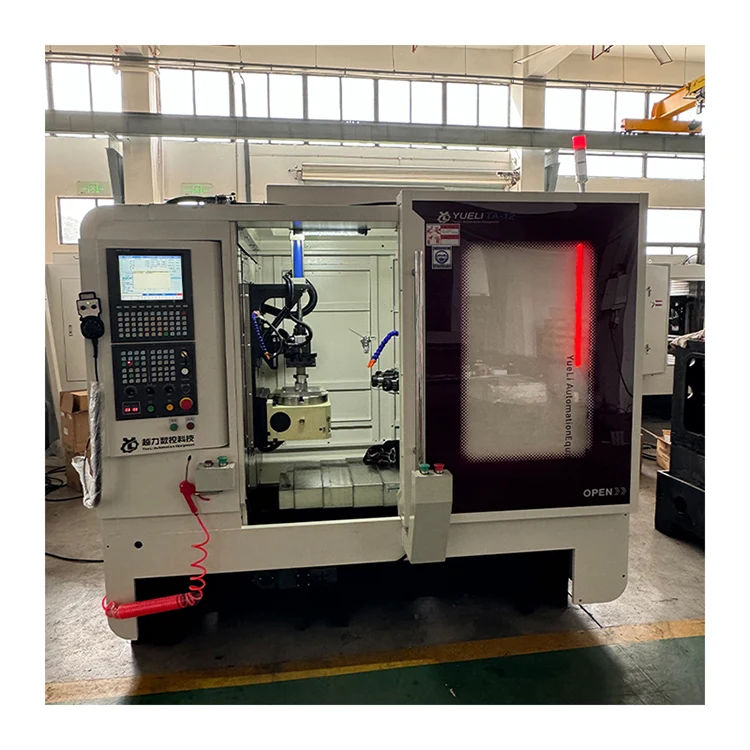

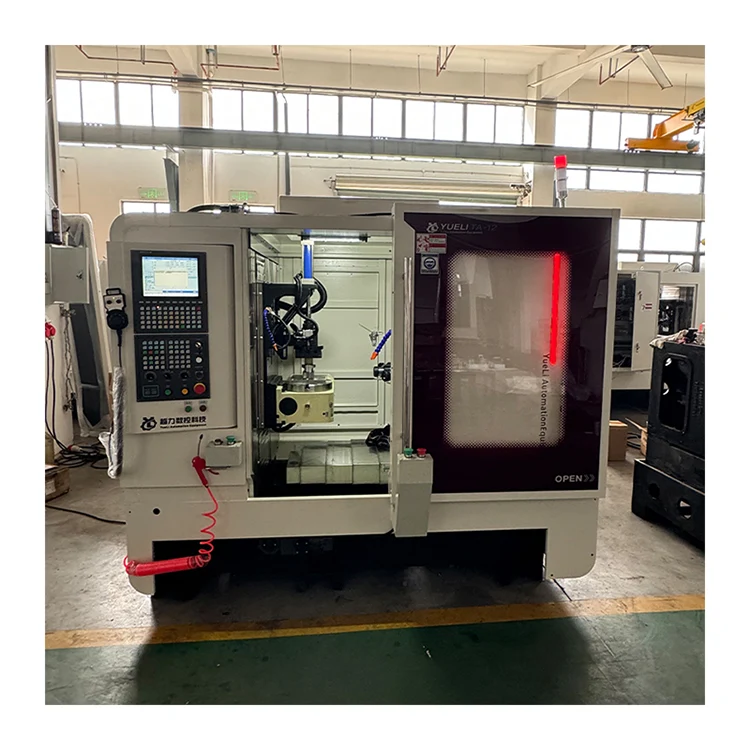

Mesin Menara CNC 12-Spindel Horisontal

Mesin Turret CNC 12 Spindel Horizontal milik Yueli (model internal TA-12) adalah mesin turret CNC horizontal dengan 12 spindel. Dilengkapi dengan sistem Hust CNC, menara putar 12 stasiun, motor spindel 5,5KW-7,5KW, antarmuka spindel ER40. Berat bersih mesin adalah 3500KG.

mengirimkan permintaan

Deskripsi Produk

Mesin Turret CNC 12-Spindel Horizontal (model internal TA-12) diproduksi oleh Quanzhou Yueli Automation Equipment Co., Ltd. Sangat cocok untuk produksi dan pemrosesan batch volume besar dan menengah. Alat berat ini memiliki tampilan yang halus dan murah hati, pengoperasian yang sederhana dan intuitif, serta penyesuaian yang mudah. Dengan kontrol CNC, ia menawarkan otomatisasi yang lebih tinggi, keandalan yang baik, dan pengurangan intensitas tenaga kerja, memungkinkan satu orang untuk mengoperasikan dan mengelola beberapa mesin. Produk ini adalah peralatan pemrosesan anti-polusi efisiensi tinggi yang ideal.

Pengenalan Produk

Mesin Turret CNC 12-Spindle Horizontal cocok untuk produksi dan pemrosesan batch volume besar dan menengah. Tampilan mesinnya halus dan murah hati, pengoperasiannya sederhana dan intuitif, serta penyesuaiannya mudah. Kontrol CNC diadopsi, tingkat otomatisasi lebih tinggi, keandalannya baik, intensitas tenaga kerja operator berkurang, dan pengoperasian serta pengelolaan satu orang dan beberapa mesin dapat direalisasikan.

Parameter Konfigurasi Teknis

Komponen dan spesifikasi berikut berlaku untuk Mesin Turret CNC 12-Spindel Horizontal.

TIDAK.	Komponen	Spesifikasi	Jumlah	Merek
1	Alas	HT250, setelah pemanasan ulang dan perawatan penuaan	1	Yueli
2	Kolom	HT250, setelah pemanasan ulang dan perawatan penuaan	1	Yueli
3	Sumbu ke-4	HT250, setelah pemanasan ulang dan perawatan penuaan	1	Yueli
4	meja kerja	HT250, setelah pemanasan ulang dan perawatan penuaan	1	Yueli
5	Bantalan spindel		8	K&U
6	Motor servo sumbu X	2.0KW, langkah maks 350mm, kecepatan maks 30m/mnt	1
	Sekrup bola sumbu X	R32 10	1
	Panduan linier sumbu X	RGH30HA	2
7	Motor servo sumbu Y	1,5KW, langkah maks 400mm, kecepatan maks 30m/mnt	1
	Sekrup bola sumbu Y	R32 10	1
	Panduan linier sumbu Y	RGH30HA	2
8	Motor servo sumbu Z	3.0KW, langkah maks 300mm, kecepatan maks 30m/mnt	1
	Sekrup bola sumbu Z	R32 10	1
	Panduan linier sumbu Z	RGH30HA	2
9	Ukuran meja kerja	300×300mm	1
10	Menara putar	12 spindel	1
11	Tenaga motor spindel servo	5.5KW-7.5KW		Opsional
12	Revolusi spindel	0-3000 rpm
13	Antarmuka spindel	ER40
14	Kapasitas pengeboran (tembaga melalui lubang)	Ф60mm
15	Penyadapan maksimal (tembaga)	50x3mm
16	Waktu penggantian alat turret spindel	0,8 detik / 180°
17	Motor ganti alat	750W		Perubahan alat servo
18	Diameter alat maks	120mm
19	Putar sumbu ke-4	YT200R
20	Dimensi (P×L×T)	2200×1765×1922mm		Dengan penutup lembaran logam
21	Berat bersih	3500KG
22	Panjang pahat maksimal (wajah ujung spindel)	200mm
23	Tameng	Penutup teleskopik baja tahan karat
24	Sistem CNC	Hust	1	Taiwan
25	Sistem hidrolik	Phoenix	1	Taiwan
26	Sistem penghapusan chip	Penghapusan chip spiral	1
27	Motor servo	Hust	5
	Servo spindel	Alfa 5.5KW	1
	Sistem kontrol elektronik	Kontaktor Shihlin, relay Omron, catu daya Mingwei	1 set
	Saklar udara			Shihlin
	Kontaktor			ABB
	Relai termal			ABB
	Tombol			Schneider
	Sakelar daya			Delta
	Komponen pneumatik			Taiwan AirTAC

Parameter Teknis Utama

Parameter teknis berikut berlaku untuk Mesin Turret CNC 12-Spindel Horizontal.

TIDAK.	Kategori	Spesifikasi	Komentar
1	Pukulan maksimal sumbu X	350mm
2	Pukulan maksimal sumbu Y	400mm
3	Pukulan maksimal sumbu Z	300mm
4	X/Y/Z kecepatan bergerak tercepat	30 m/mnt
5	Jumlah sumbu spindel	12 spindel
6	Diameter pengeboran maksimal	60mm	Tembaga
7	Diameter penyadapan maksimal	M50×3mm
8	Revolusi spindel	0-3000 rpm
9	Akurasi posisi lubang	0,008mm
10	Ulangi akurasi posisi	0,008mm
11	Dimensi mesin	2200×1765×1922mm
12	Berat mesin	3500KG
13	sistem CNC	Hust
14	Sistem hidrolik	Phoenix
15	Sistem penghapusan chip	Penghapusan chip spiral
16	Sekrup bola / Geser linier	Taiwan Hiwin
17	Motor servo	Hust
18	Servo spindel	Alfa
19	kontaktor AC	Siemens
20	Menyampaikan	Omron
21	Catok hidrolik	Yueli

Struktur dan Kinerja Mesin

Mesin Turret CNC 12-Spindel Horizontal memiliki fitur struktural dan kinerja berikut.

· Pusat permesinan sederhana. Pengendalian program menggunakan sistem kendali Taiwan Hust dengan fungsi deteksi untuk menghindari kerusakan pada keran atau alat akibat kegagalan katup solenoid atau silinder. Dialog ramah manusia-mesin untuk pengoperasian yang mudah.

· Cocok untuk pemrosesan komponen dalam jumlah besar dan menengah. Penjepitan satu kali selesai. Efisiensi tinggi dan presisi yang baik.

· Mekanisme penyadapan tidak perlu mengganti penggerak sekrup utama. Nada adalah standar. Motor servo utama Beijing CTB dengan konversi frekuensi sendiri meningkatkan kekasaran permukaan benang dan memastikan akurasi.

· Penelitian independen dan pengembangan komponen power head. Penggilingan presisi. Ketahanan aus yang baik. Umur panjang.

· Sistem Hust CNC memungkinkan pengaturan kecepatan pengumpanan sesuai kebutuhan. Setelah penggunaan jangka panjang, sekrup timah menjadi aus, sistem memiliki fungsi kompensasi alat.

· Setiap permukaan geser bermotor menggunakan perangkat pelumasan otomatis terpusat untuk memastikan masa pakai peralatan mesin.

· Pergerakan meja geser digerakkan oleh motor servo. Beberapa koordinat dapat diatur secara digital. Akurasi posisi tinggi. Getaran rendah. Respon cepat.

· Selama pemrosesan, status benda kerja ditampilkan di layar sentuh. Fungsi alarm untuk kesalahan.

· Perlindungan tertutup sepenuhnya memastikan keamanan pribadi dan meningkatkan lingkungan pemrosesan.

Komponen Struktur Utama

Mesin Turret CNC 12-Spindel Horizontal terdiri dari komponen struktural utama berikut.

· Kolom: 1 set

· Sumbu ke-4: 1 set

· Dasar: 1 set

· Sistem elektronik: 1 set

· Catok hidrolik: 1 set

· Sistem pelepasan chip: 1 set

Sistem Kelistrikan

Mesin Turret CNC 12-Spindel Horizontal menggunakan komponen kelistrikan berikut.

· Katup solenoid: Taiwan AirTAC. Stabilitas yang baik. Tekanan udara tidak boleh lebih rendah dari 0,5MPa.

· Kontaktor AC: Schneider. Stabilitas yang baik.

· Relai: Omron. Stabilitas yang baik.

Sistem Pelumasan

Setiap power head dari Mesin Turret CNC 12-Spindel Horizontal dilumasi dengan mentega, yang mudah digunakan dan dioperasikan, memastikan masa pakai permukaan pelumas.

TIDAK.	Komponen	Minyak Pelumas	Siklus Pelumasan
1	Pelumasan otomatis	30# oli mesin	Tidak boleh lebih rendah dari permukaan standar
2	Permukaan geser	30# oli mesin	Sesuaikan sesuai kebutuhan
3	Bantalan	Gemuk Litium ZL-2
4	Oli hidrolik	46# oli hidrolik anti aus

Aksesori dan Dokumen Standar

Mesin Turret CNC 12-Spindel Horizontal dilengkapi dengan aksesori dan dokumen berikut.

· Kotak perkakas disertakan: Kunci pas ujung ganda 17-19, Kunci pas heksagonal 1,5-10 (1 set).

· Dokumen acak: Spesifikasi sistem, manual pengoperasian, instruksi driver (masing-masing 1 salinan).

Pertanyaan yang Sering Diajukan

Berapa antarmuka spindel dan kapasitas pengeboran maksimum?

Antarmuka spindel adalah ER40. Diameter pengeboran maksimum adalah 60mm untuk tembaga melalui lubang, dan diameter penyadapan maksimum adalah M50×3mm untuk tembaga.

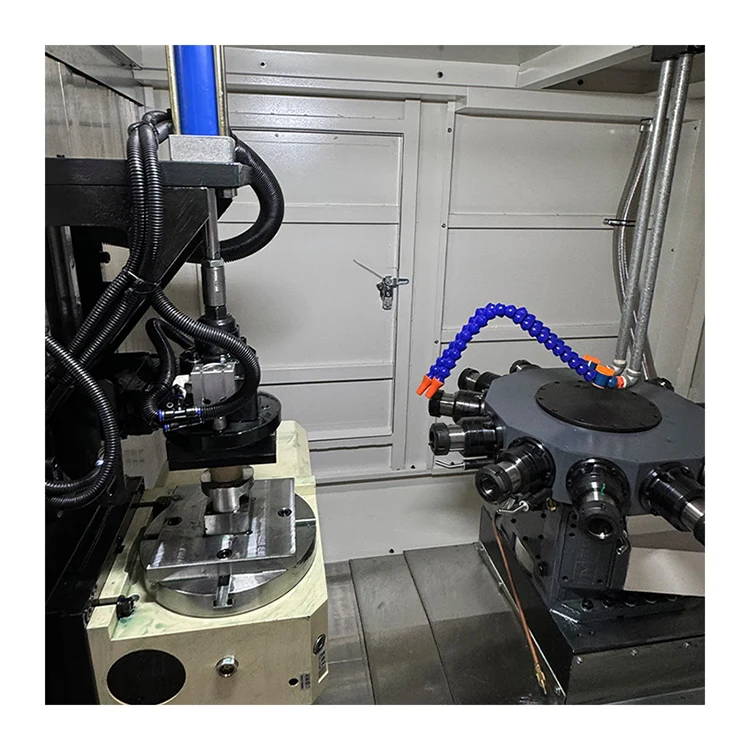

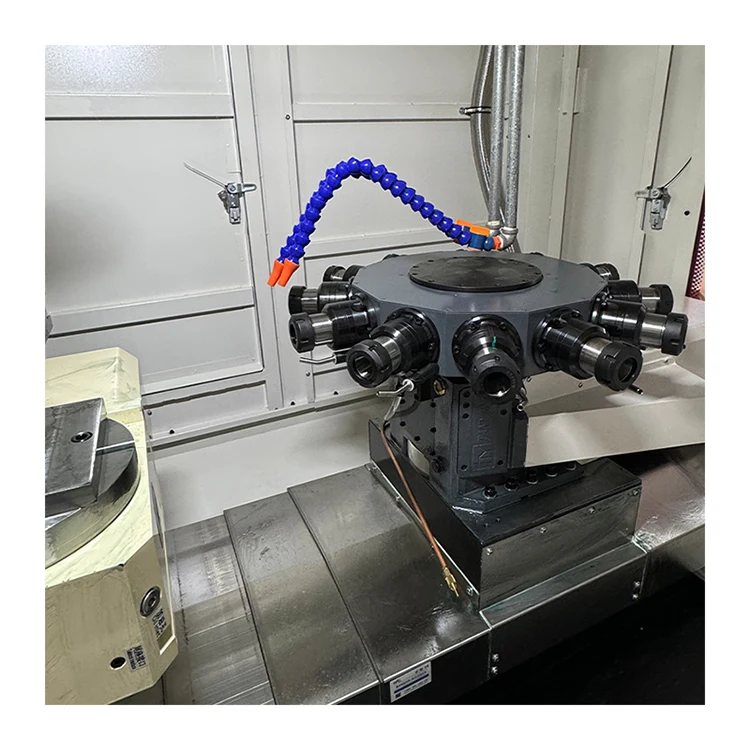

Berapa banyak spindel yang dimiliki menara?

Menara putar memiliki 12 spindel. Waktu penggantian alat adalah 0,8 detik per 180 derajat.

Berapa gerak sumbu X, Y dan Z?

Perjalanan sumbu X adalah 350mm, perjalanan sumbu Y adalah 400mm, dan perjalanan sumbu Z adalah 300mm. Kecepatan gerak maksimum untuk semua sumbu adalah 30 m/menit.
