Pusat Penyadapan Pengeboran Panduan Linier Tipe Terbuka

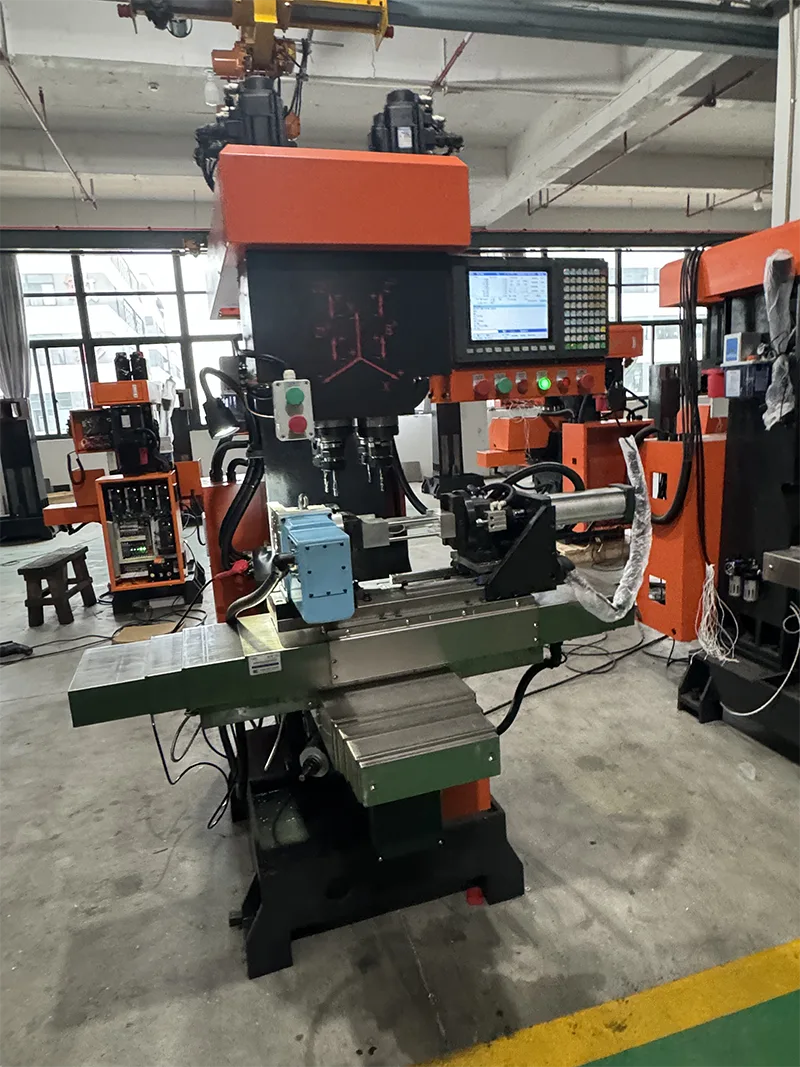

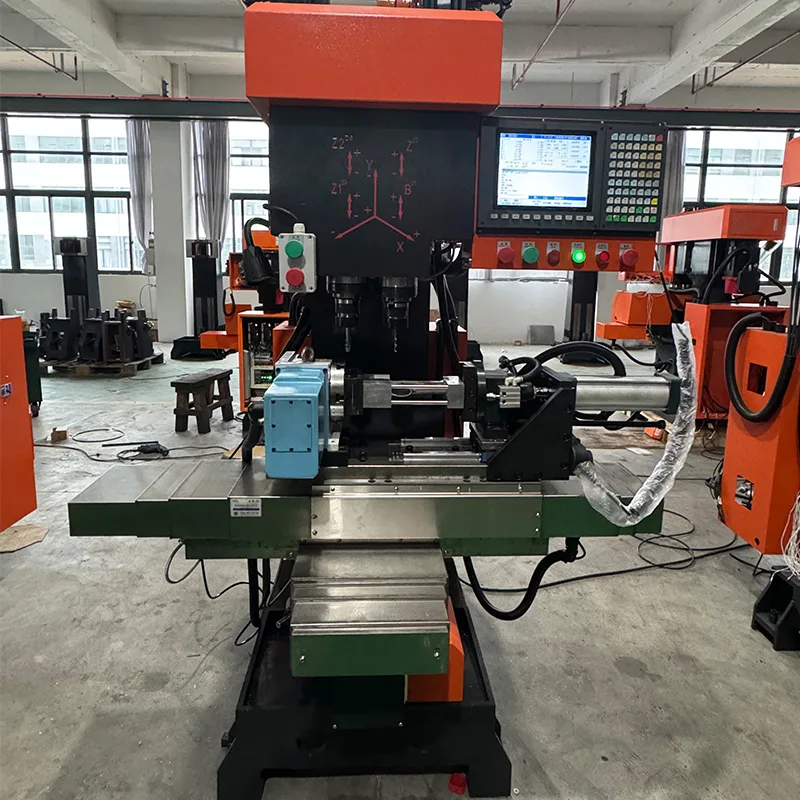

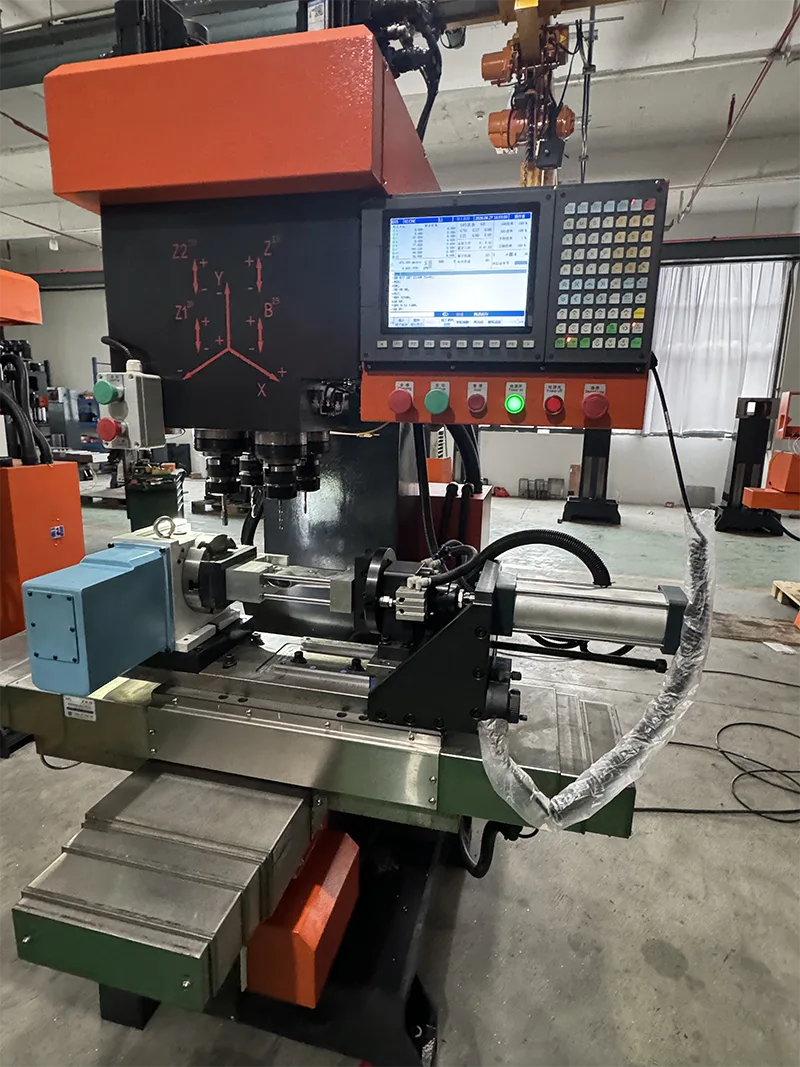

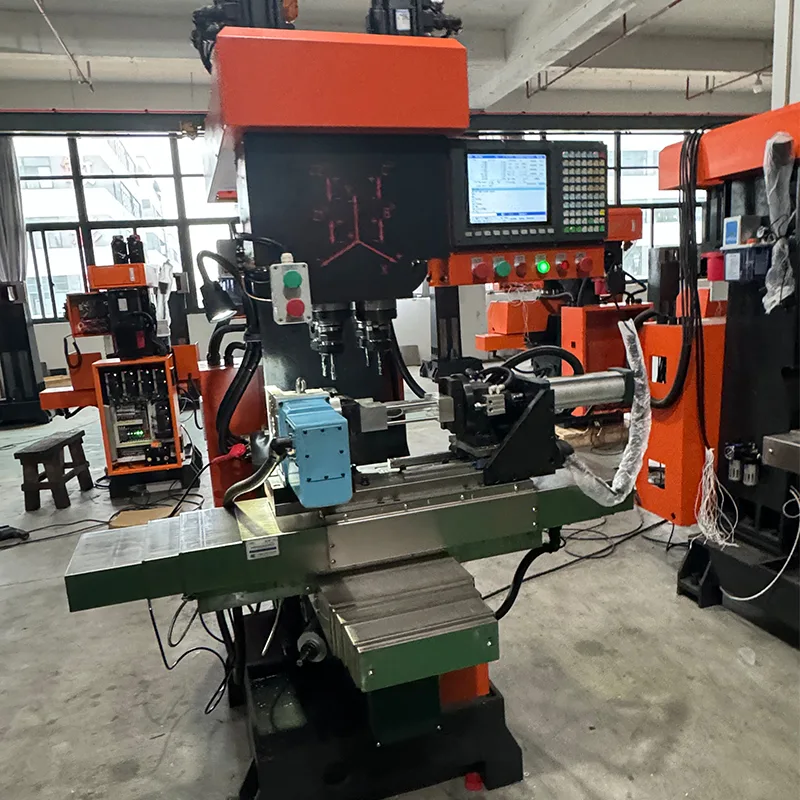

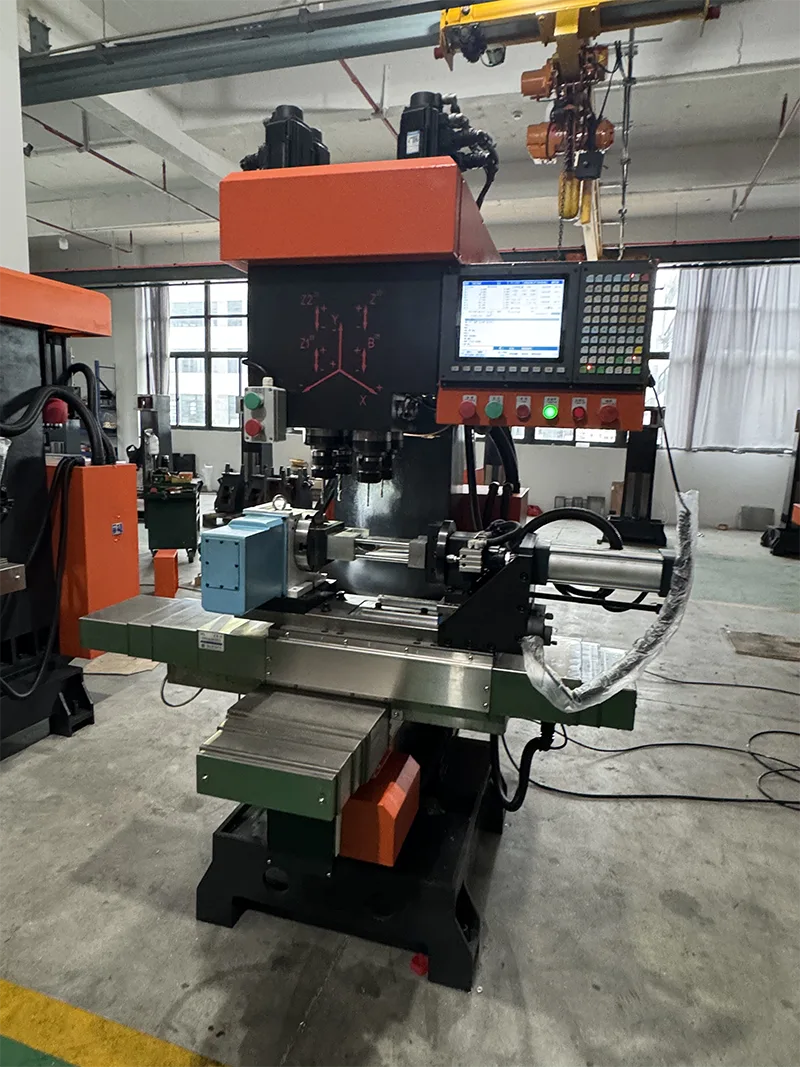

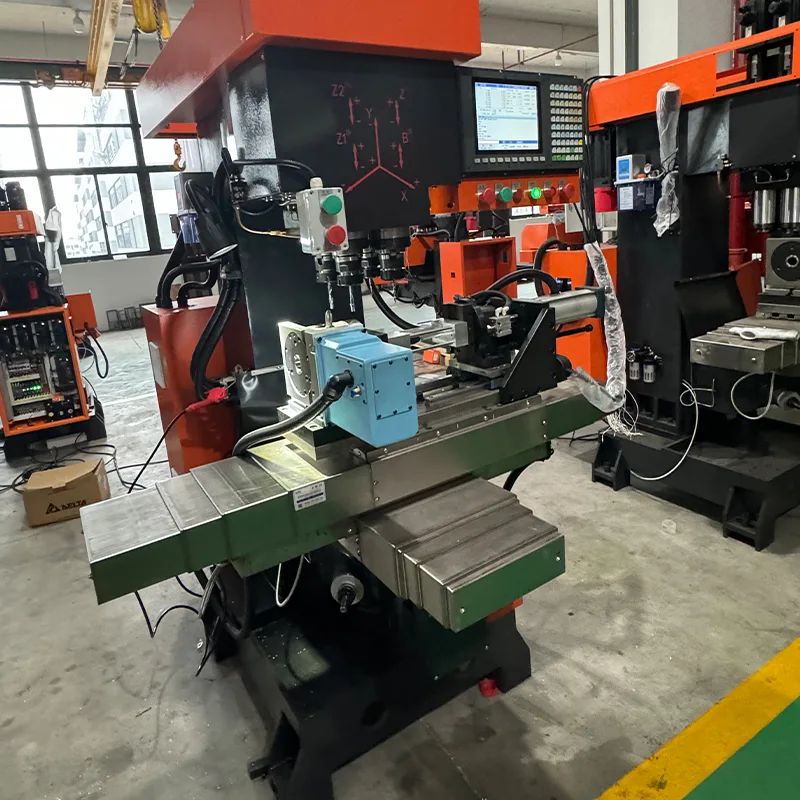

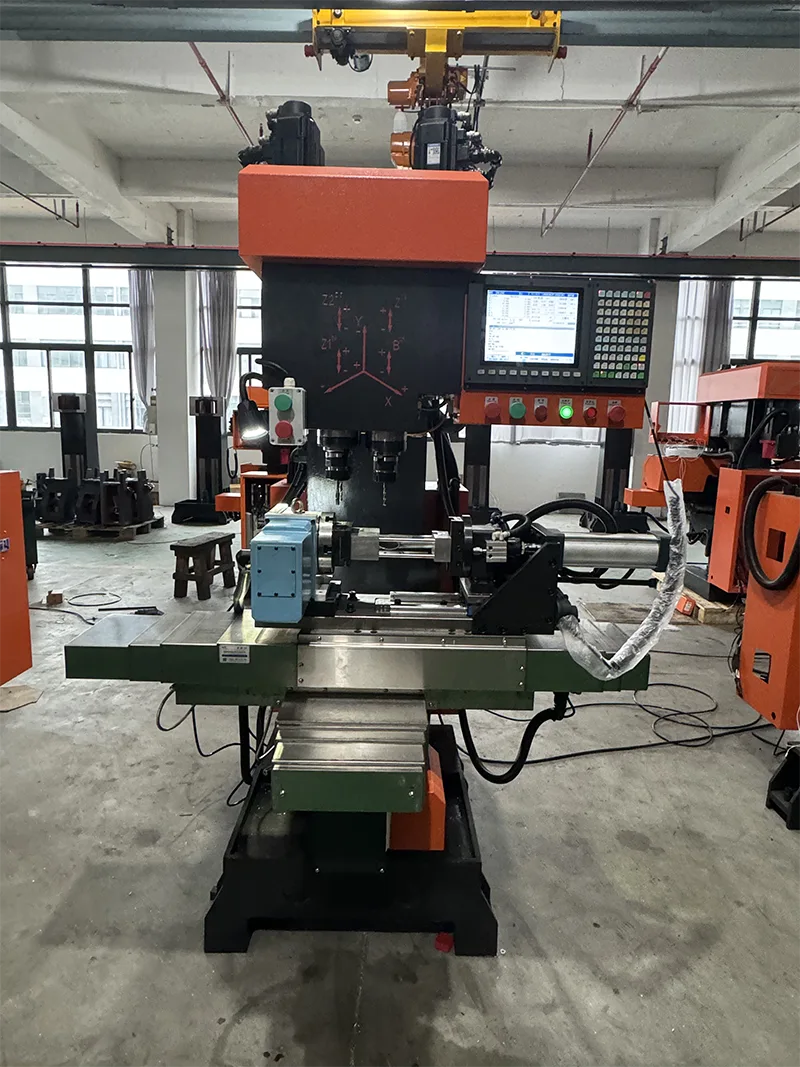

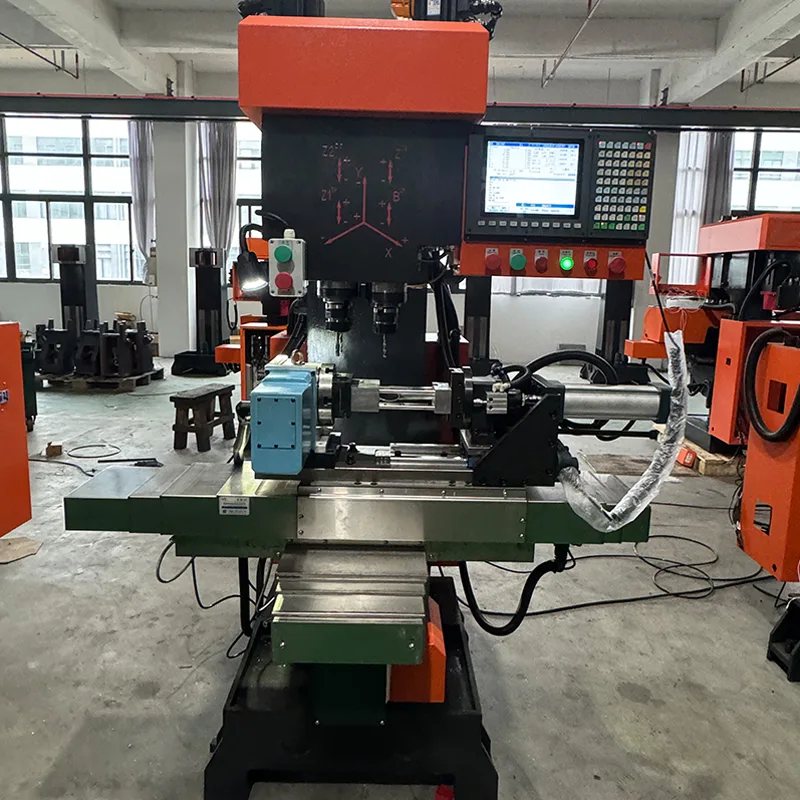

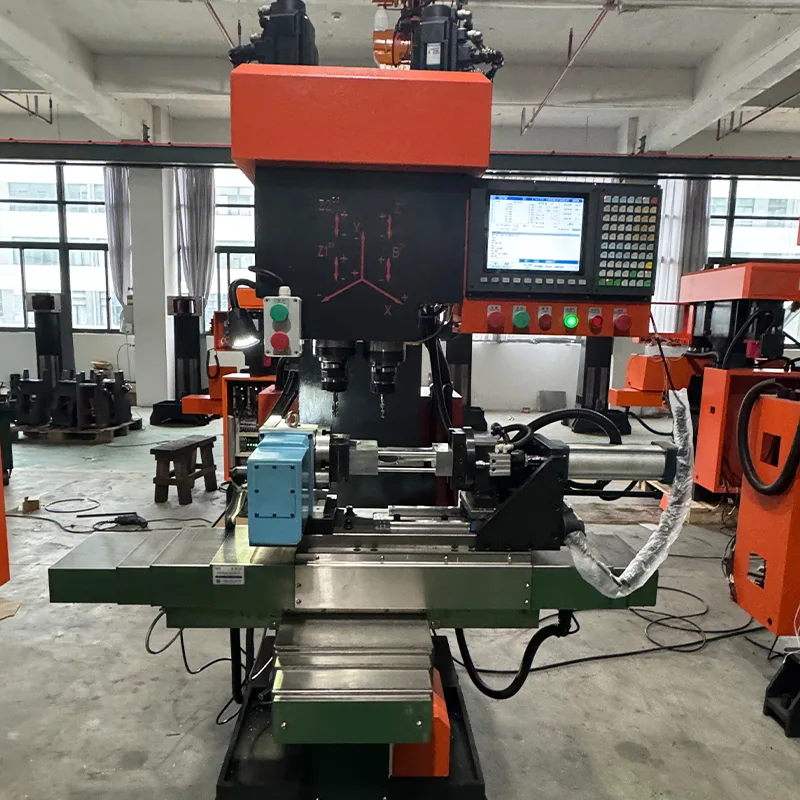

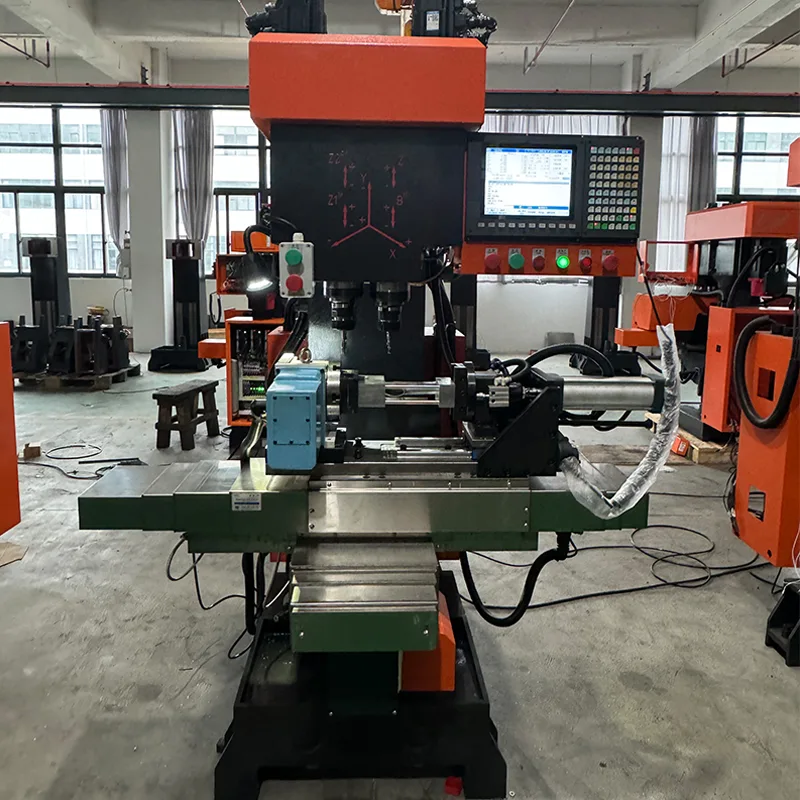

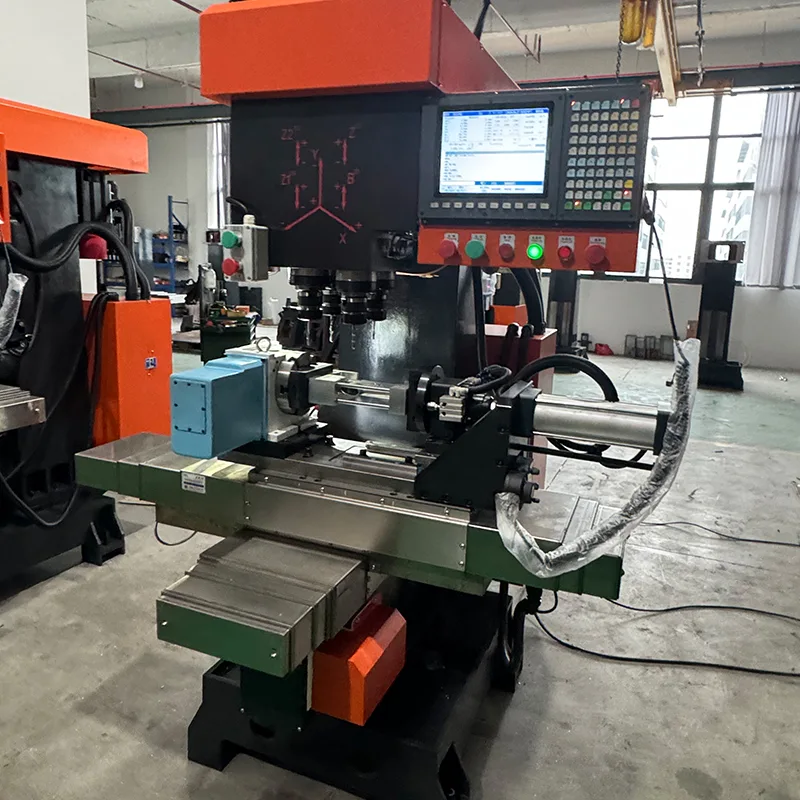

ZSK540 Linear Guide Drilling Tapping Center Tipe Terbuka adalah pusat penyadapan pengeboran panduan linier 4 sumbu vertikal dalam konfigurasi tipe terbuka. Model ini hadir tanpa penutup lembaran logam, menawarkan desain rangka terbuka yang cocok untuk aplikasi yang tidak memerlukan penutup penuh. Mesin ini dilengkapi dengan sistem bus CNC Taiwan Syntec dengan layar sentuh, menampilkan antarmuka manusia-mesin yang mudah digunakan untuk pemrograman intuitif dan pengoperasian sederhana. Dengan fungsi CNC 4 sumbu, keempat sumbu dapat melakukan operasi pengeboran, penyadapan, dan penggilingan. Motor spindel servo 5,5 KW dengan konverter frekuensi internal memungkinkan penyadapan yang kaku dan pengaturan kecepatan tanpa langkah, memastikan presisi pemesinan.

Konfigurasi Mesin & Fitur Struktural

ZSK540 Linear Guide Drilling Tapping Center Tipe Terbuka dibuat dengan konfigurasi standar dan fitur struktural berikut.

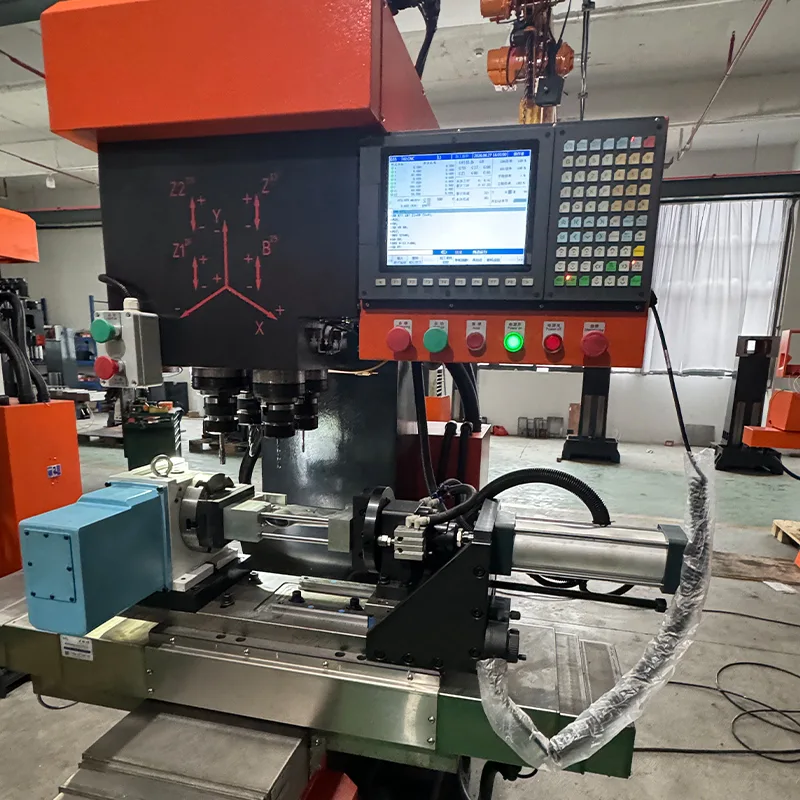

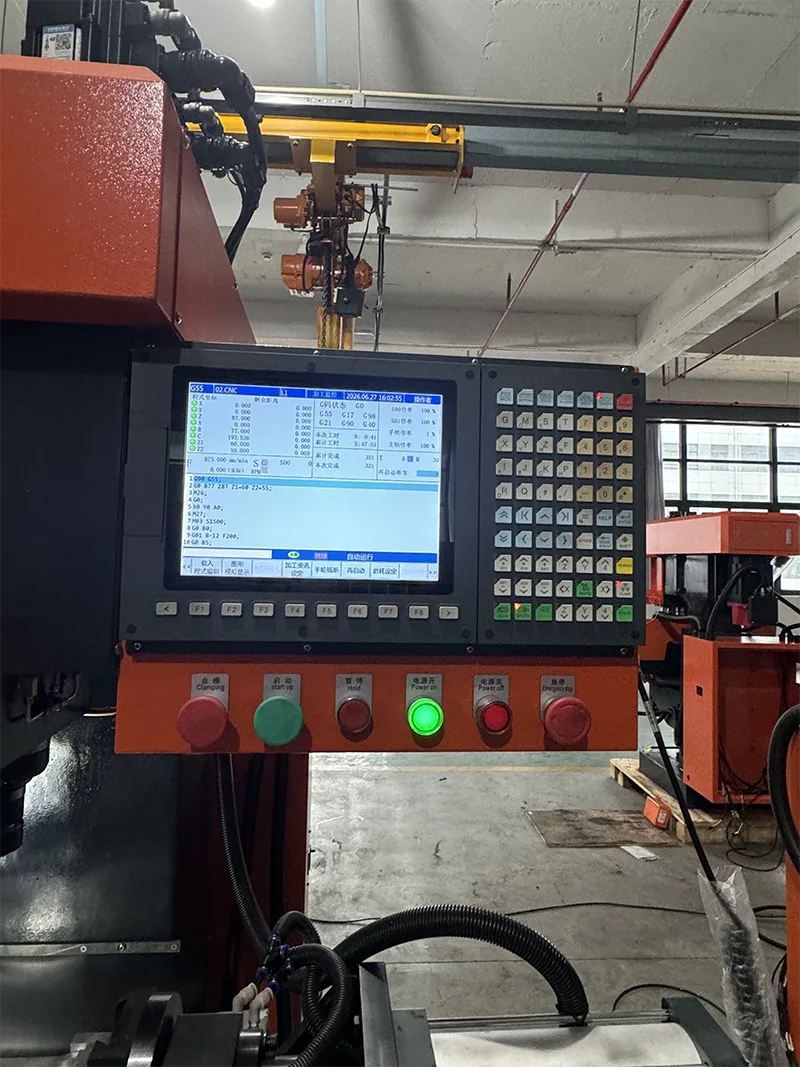

· Sistem CNC: Sistem CNC bus Syntec Taiwan dengan layar sentuh. Antarmuka manusia-mesin yang ramah pengguna. Pemrograman intuitif. Operasi sederhana. Cepat belajar.

· Sistem Servo: Motor servo Syntec, total 5 unit (4 dengan rem). Motor servo spindel Huahong 5,5KW.

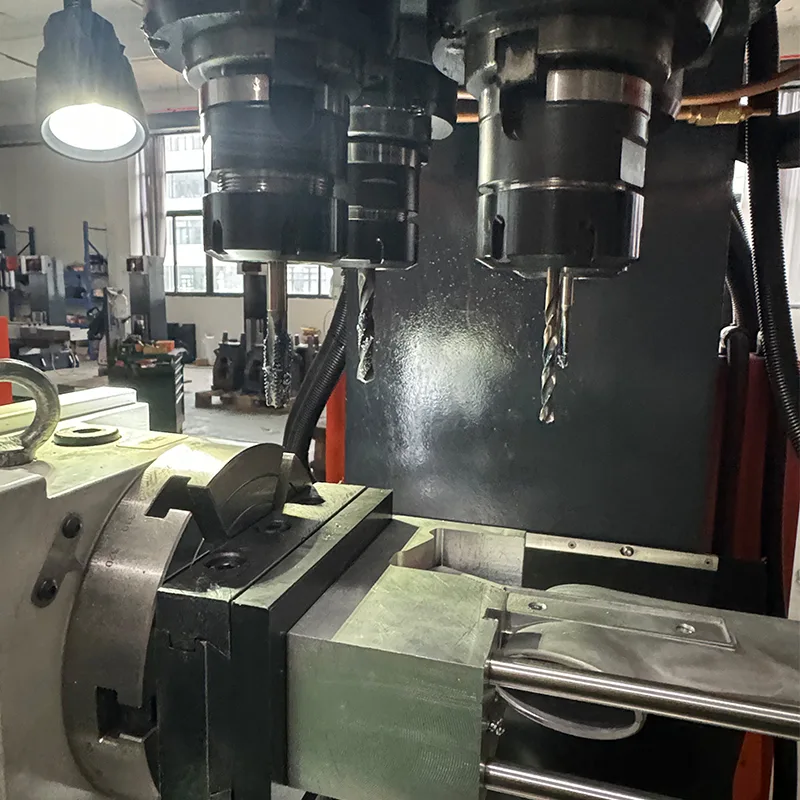

· Spindel: spindel lancip BT40. Diameter lengan spindel 105mm. Kecepatan spindel 0-3000 putaran/menit.

· Panduan & Sekrup Bola: Panduan linier Hiwin (6 unit) dan sekrup bola Dinghan (3 unit). Jarak sumbu Z 10mm, jarak sumbu X/Y 16mm. Mendukung pemotongan berat.

· Komponen Pneumatik: komponen pneumatik impor Korea.

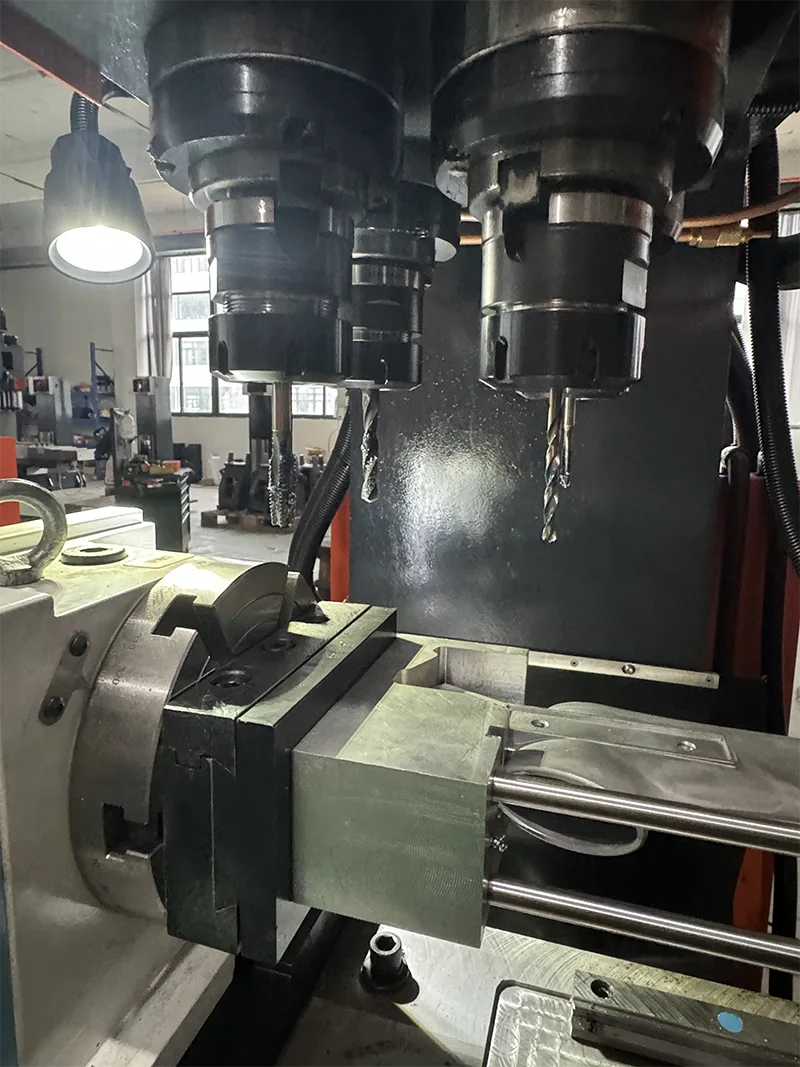

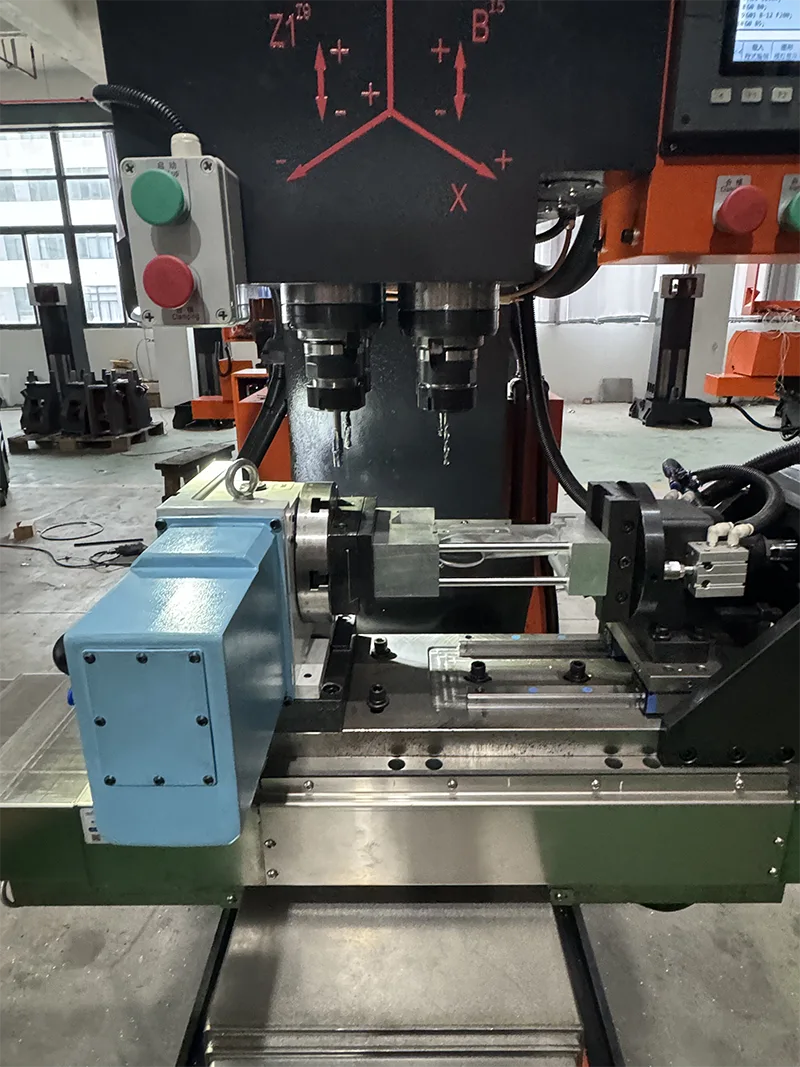

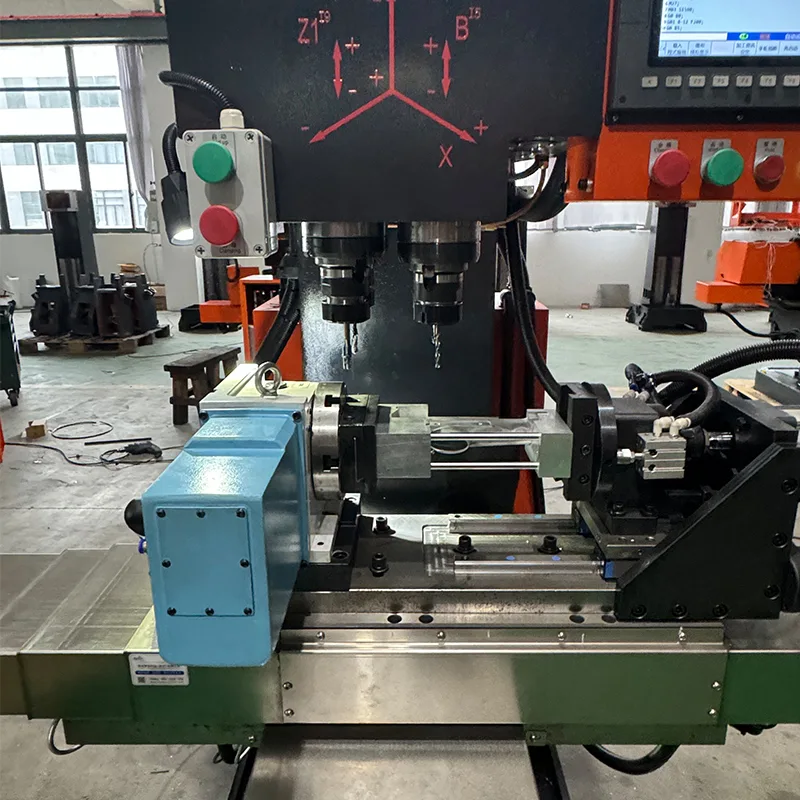

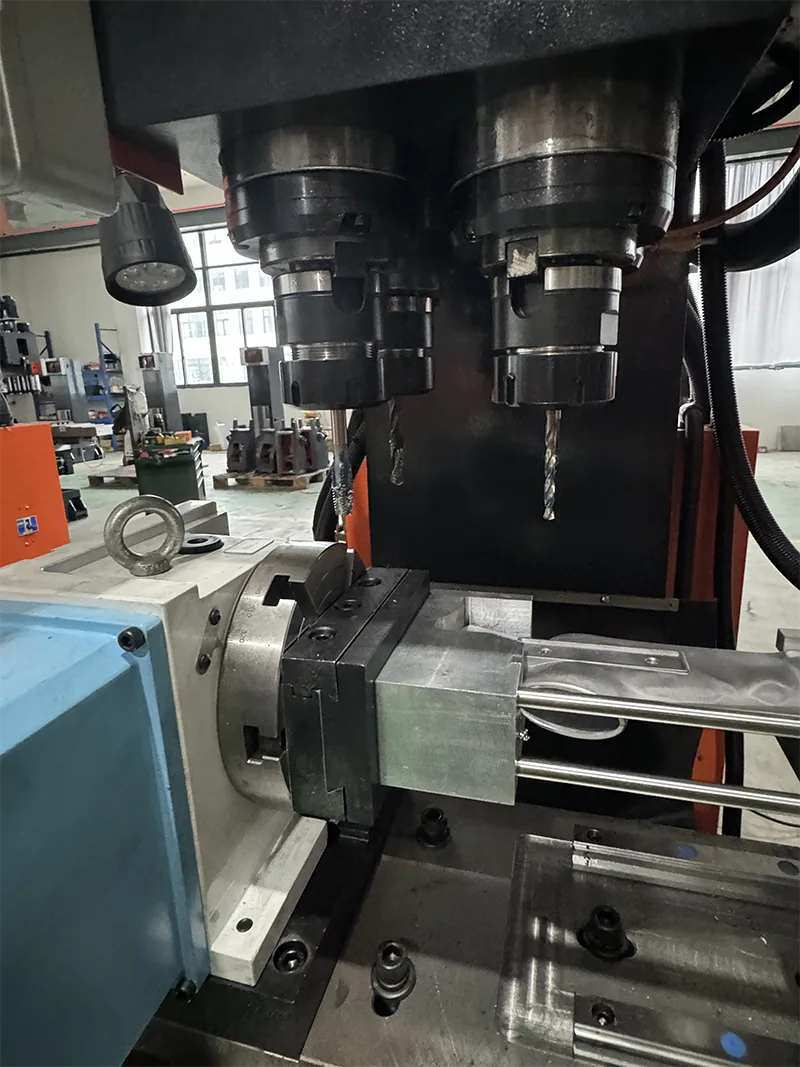

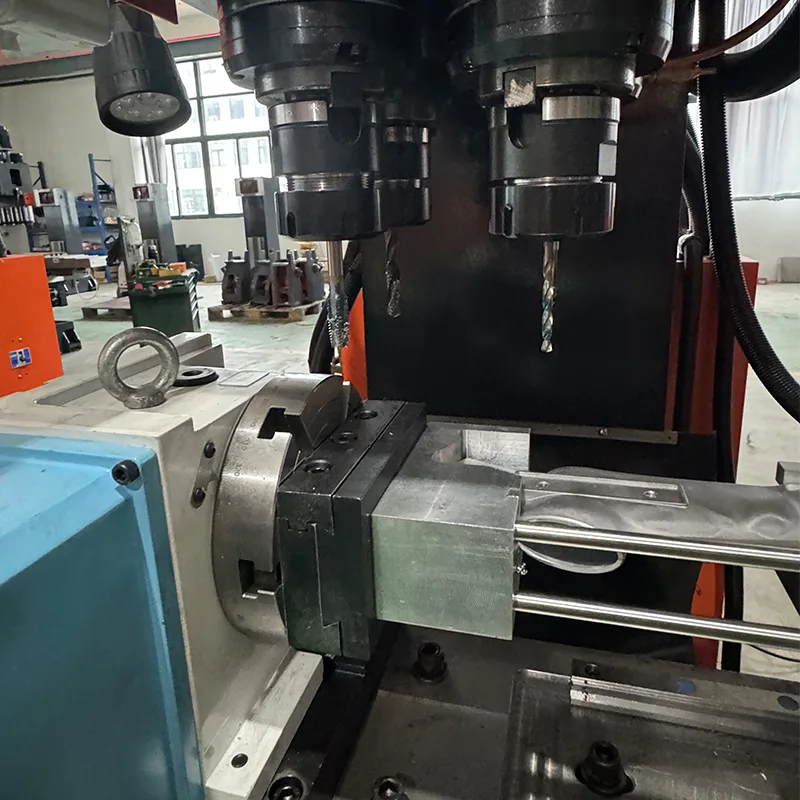

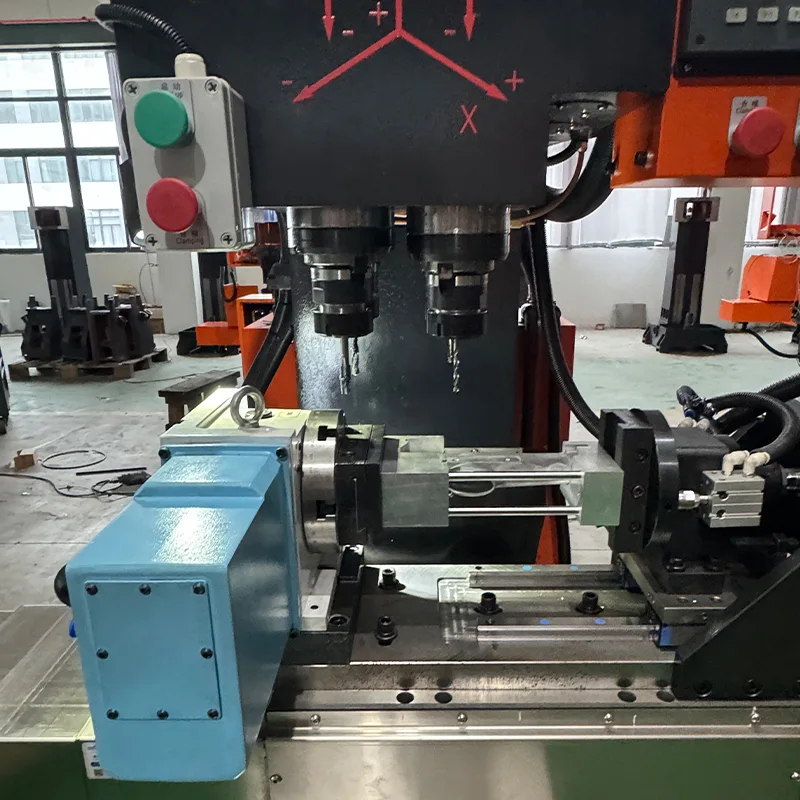

· Sumbu Keempat: Dilengkapi dengan sumbu keempat untuk pengeboran, penyadapan, penggilingan, dan penempatan pada bidang yang berbeda.

· Komponen Listrik: komponen listrik standar Cina. Tangki pendingin disertakan.

· Desain Tipe Terbuka: Tidak ada penutup lembaran logam. Struktur rangka terbuka untuk memudahkan akses dan pemuatan benda kerja.

Spesifikasi Teknis

Parameter teknis berikut berlaku untuk ZSK540 Linear Guide Drilling Tapping Center Tipe Terbuka.

Spesifikasi Sumbu Keempat

ZSK540 Linear Guide Drilling Tapping Center Tipe Terbuka dilengkapi dengan unit sumbu keempat. Parameter berikut berlaku.

Kemampuan Pemesinan & Keunggulan Operasional

ZSK540 Linear Guide Drilling Tapping Center Tipe Terbuka dirancang untuk produksi yang efisien dengan kemampuan dan keunggulan sebagai berikut.

· Pemesinan multi-sumbu: Fungsi CNC 4-sumbu memungkinkan pengeboran, penyadapan, penggilingan, dan penempatan pada bidang berbeda dengan sumbu keempat.

· Kapasitas pemotongan berat: Meja kerja dan braket tengah dengan pemandu linier rol Hiwin dan sekrup bola rol mendukung operasi pemotongan berat.

· Presisi tinggi: Pemosisian digital dengan akurasi pemosisian berulang yang tinggi. Kecepatan pengaturan alat yang cepat.

· Produktivitas: Pengoperasian yang mudah memungkinkan satu operator menjalankan beberapa mesin, mengurangi biaya tenaga kerja dan intensitas tenaga kerja.

· Desain tipe terbuka: Tidak ada penutup lembaran logam yang menyediakan akses mudah untuk pemuatan dan pemeliharaan benda kerja.

Proses Manufaktur & Jaminan Kualitas

Yueli mengikuti proses produksi dan kontrol kualitas yang ketat untuk memastikan keandalan dan presisi alat berat.

· Perawatan bahan: Besi cor diproses melalui suhu tinggi dan perawatan penuaan selama 6 bulan.

· Perakitan presisi: Proses perakitan yang ketat untuk pemandu linier, sekrup bola, dan bantalan.

· Pengikisan profesional: Pengikisan dasar motor, pengikisan ujung spindel, dan pengikisan permukaan pemasangan kolom.

· Pemeriksaan kualitas: Deteksi kesalahan nada dengan pengukuran kelurusan simultan dalam arah X dan Y. Vertikalitas spindel ke meja kerja dalam jarak 0,01 mm. Panduan sumbu Z ke tegak lurus meja dalam 0,01 mm. Tegak lurus jalur pemandu sumbu XY dalam 0,005 mm.

· Ketertelusuran: Produksi ilmiah dengan sistem kendali mutu yang dapat dilacak sepenuhnya.

Bidang Aplikasi

Pusat Penyadapan Pengeboran Panduan Linier ZSK540 Tipe Terbuka cocok untuk operasi pemotongan logam di berbagai industri yang dilayani oleh Yueli.

· Bahan: Tembaga, aluminium, paduan seng, baja.

· Peralatan sanitasi – komponen dan perlengkapan pipa.

· Katup proteksi kebakaran – badan katup dan komponennya.

· Perangkat keras – perangkat keras kontrol pintu, perangkat keras listrik.

· Suku cadang otomotif – komponen mesin, aksesoris sepeda motor.

· Dirgantara – komponen presisi.

· Manufaktur mesin – suku cadang mesin umum.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara model ini dan versi terlampir?

Model ini tidak memiliki penutup lembaran logam. Ini adalah konfigurasi tipe terbuka.

Berapa lancip spindel dan kapasitas pengeboran maksimum?

Spindel lancip BT40. Diameter pengeboran maksimum adalah 50mm. Diameter penyadapan maksimum adalah 50mm.

Berapakah perjalanan sumbu X dan Y?

Perjalanan sumbu X adalah 400mm. Perjalanan sumbu Y adalah 280mm.

Panduan linier dan sekrup bola merek apa?

Panduan linier Hiwin dan sekrup bola. Sistem CNC Syntec Taiwan. Komponen pneumatik impor Korea.

Industri apa yang cocok untuk mesin ini?

Peralatan sanitasi, katup pelindung kebakaran, perangkat keras, perangkat keras listrik, ruang angkasa, manufaktur mesin, suku cadang otomotif.
