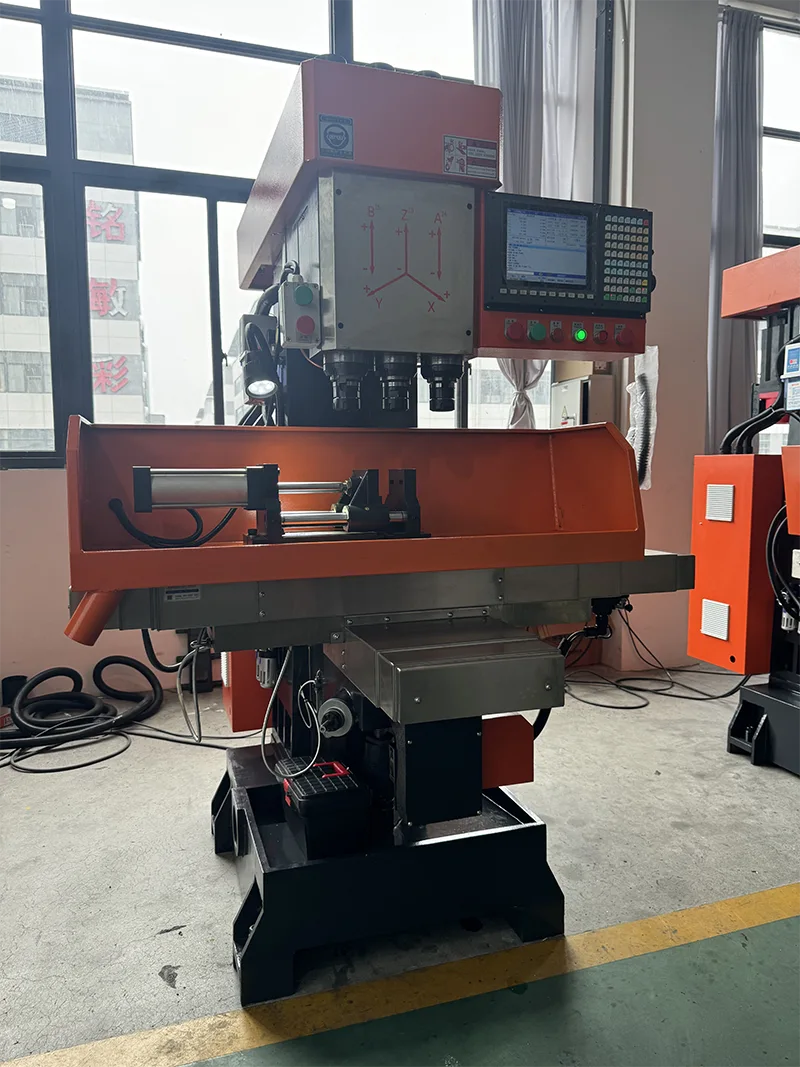

Tiga Sumbu CNC Vertikal

Vertikal CNC tiga sumbu ZSK-4150X4 adalah produk matang dari perusahaan kami. Peralatan mesin ini memecahkan masalah pengeboran, reaming, dan penyadapan yang tidak dapat diselesaikan secara bersamaan saat memproses komponen dalam jumlah besar. Menyelesaikan pengeboran, reaming, chamfering dan penyadapan serta persyaratan lainnya, ini adalah peralatan mekanis yang ideal untuk mencapai efisiensi tinggi dan penghematan energi. Mesin ini mudah dioperasikan dan dapat dioperasikan secara bebas tanpa tenaga teknis khusus. Perusahaan ini telah mengumpulkan lebih dari sepuluh tahun teknologi profesional dan kontrol kualitas yang ketat, dan memiliki layanan purna jual yang baik, yang diterima dengan baik oleh pelanggan.

Pengenalan Produk

Vertikal CNC tiga sumbu ZSK-4150X4 adalah produk matang dari perusahaan kami. Peralatan mesin ini memecahkan masalah pengeboran, reaming, dan penyadapan yang tidak dapat diselesaikan secara bersamaan saat memproses komponen dalam jumlah besar.

· Menyelesaikan pengeboran, reaming, chamfering, dan penyadapan dalam satu operasi.

· Peralatan mekanis yang ideal untuk mencapai efisiensi tinggi dan penghematan energi.

· Mudah dioperasikan tanpa tenaga teknis khusus.

· Lebih dari sepuluh tahun teknologi profesional dan kontrol kualitas yang ketat.

· Layanan purna jual yang baik, diterima dengan baik oleh pelanggan.

Fitur Utama

ZSK-4150X4 tiga sumbu CNC Vertikal memiliki beberapa fitur berikut.

· Pemrosesan suku cadang dalam jumlah besar, pengeboran dan reaming, serta penyadapan diselesaikan sekaligus, dengan efisiensi tinggi.

· Badan pesawat kompak dan kaku.

· Poros utama terbuat dari baja paduan berkualitas tinggi, dan dikeraskan serta diberi perlakuan panas, tepatnya digiling. Ini memiliki ketahanan aus yang tinggi.

· Permukaan geser dipadamkan oleh frekuensi supersonik. Ini memiliki perangkat pelumas untuk memastikan masa pakai permukaan geser.

· Gerakan kiri dan kanan meja kerja mengadopsi perangkat awal dan perangkat pemosisian penyangga, yang memiliki getaran kecil dan gerakan cepat.

· Gagang pisau menggunakan tipe batang tarik sehingga tidak mudah rontok. Ini memiliki keamanan yang tinggi.

Spesifikasi Teknis

Parameter teknis berikut berlaku untuk ZSK-4150X4 tiga sumbu CNC Vertikal.

Mekanisme dan Kinerja Alat Mesin

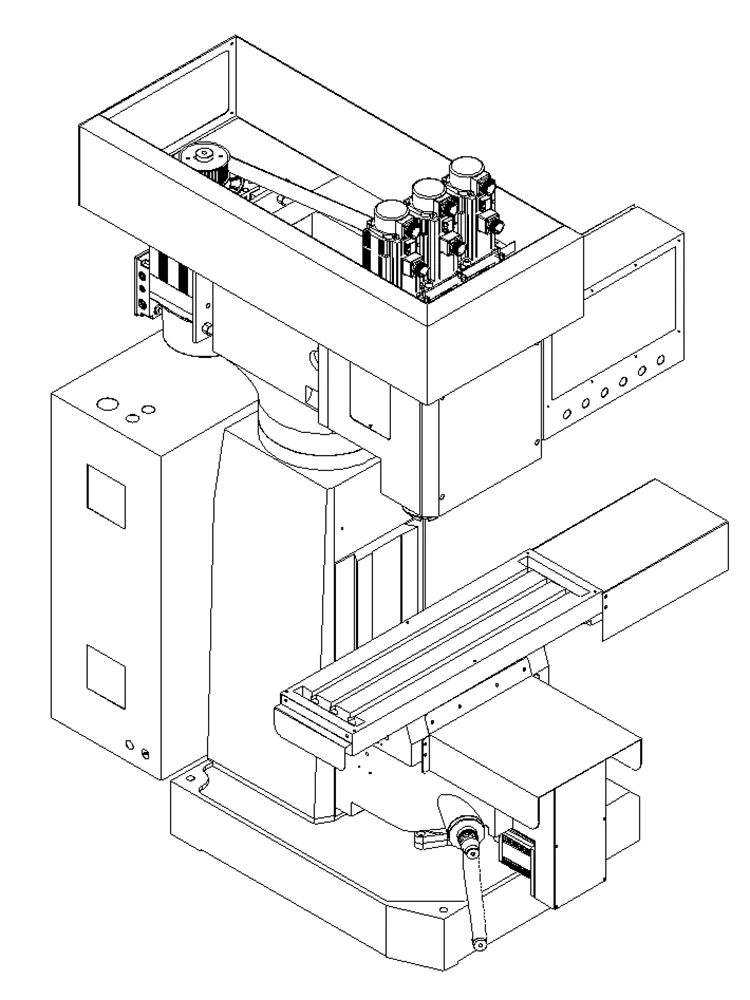

Desain CNC Vertikal tiga sumbu ZSK-4150X4 mengadopsi karakteristik struktural mesin penggilingan dan perangkat starter pendukung, yang memiliki keunggulan efisiensi pemrosesan tinggi, presisi stabil, dan prosedur pengoperasian sederhana. Penggunaan PLC untuk pemrosesan kontrol logika dapat secara efektif menghindari korsleting busur yang disebabkan oleh peralihan motor maju dan mundur. Pada saat yang sama, metode pemicuan pulsa digunakan untuk menggerakkan katup solenoid untuk menghindari fenomena kumparan katup solenoid diberi energi dalam waktu lama yang menyebabkan kumparan terbakar.

· Struktur: Pusat permesinan sederhana. Pengendalian program menggunakan sistem kendali Taiwan Yitu dengan fungsi deteksi untuk menghindari kerusakan keran atau alat akibat kegagalan katup solenoid atau silinder oli. Dialog ramah manusia-mesin untuk pengoperasian yang mudah.

· Cocok untuk pemrosesan komponen batch besar dan menengah. Penjepitan satu kali. Efisiensi tinggi dan presisi yang baik.

· Mekanisme penyadapan tidak perlu mengganti penggerak sekrup utama. Nada adalah standar. Motor servo utama super-sinkron Beijing dengan konversi frekuensi sendiri meningkatkan kekasaran permukaan benang dan memastikan akurasi.

· Penelitian independen dan pengembangan komponen power head. Penggilingan presisi. Ketahanan aus yang baik dan masa pakai yang lama.

· Sistem Hust CNC dapat mengatur kecepatan pengumpanan sesuai kebutuhan. Setelah penggunaan jangka panjang, sekrup timah menjadi aus, sistem memiliki fungsi kompensasi alat.

· Setiap permukaan geser bermotor mengadopsi perangkat pelumasan otomatis terpusat untuk memastikan masa pakai peralatan mesin.

· Gerakan meja geser digerakkan oleh motor servo. Beberapa koordinat dapat diatur secara digital. Akurasi posisi tinggi. Getaran rendah. Respon cepat.

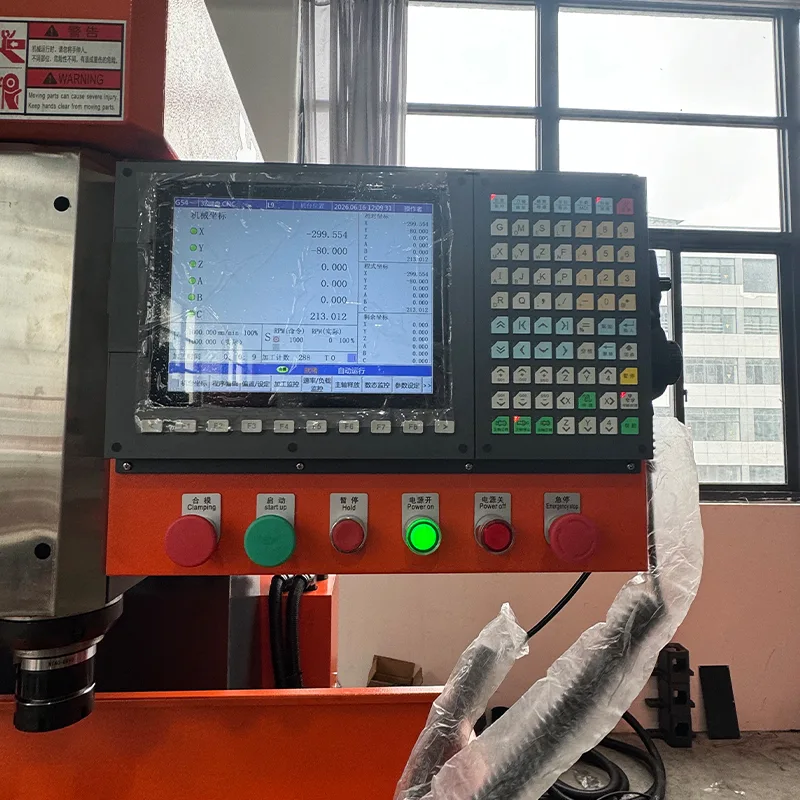

· Selama pemrosesan, status benda kerja ditampilkan melalui layar sentuh. Fungsi alarm untuk kesalahan.

· Perlindungan tertutup sepenuhnya memastikan keamanan pribadi dan meningkatkan lingkungan pemrosesan.

Sistem Kelistrikan

ZSK-4150X4 tiga sumbu CNC Vertikal menggunakan komponen listrik berikut.

· Katup solenoid: Taiwan AirTAC. Stabilitas yang baik. Tekanan udara tidak boleh lebih rendah dari 0,5MPa.

· Kontaktor AC: LS Korea. Stabilitas yang baik.

· Relai: Omron. Stabilitas yang baik.

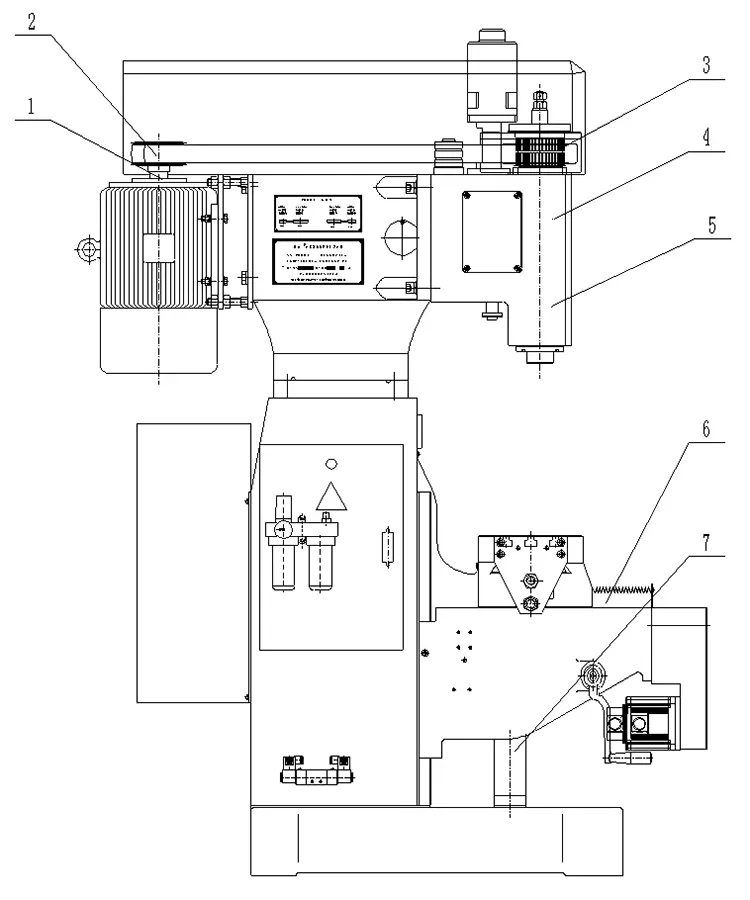

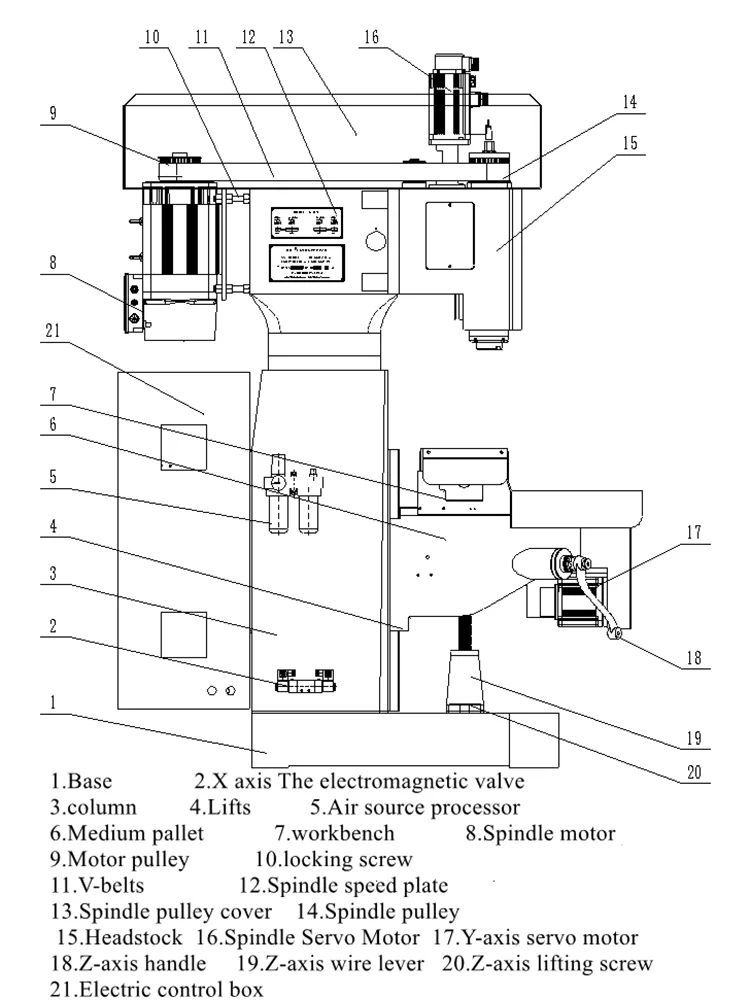

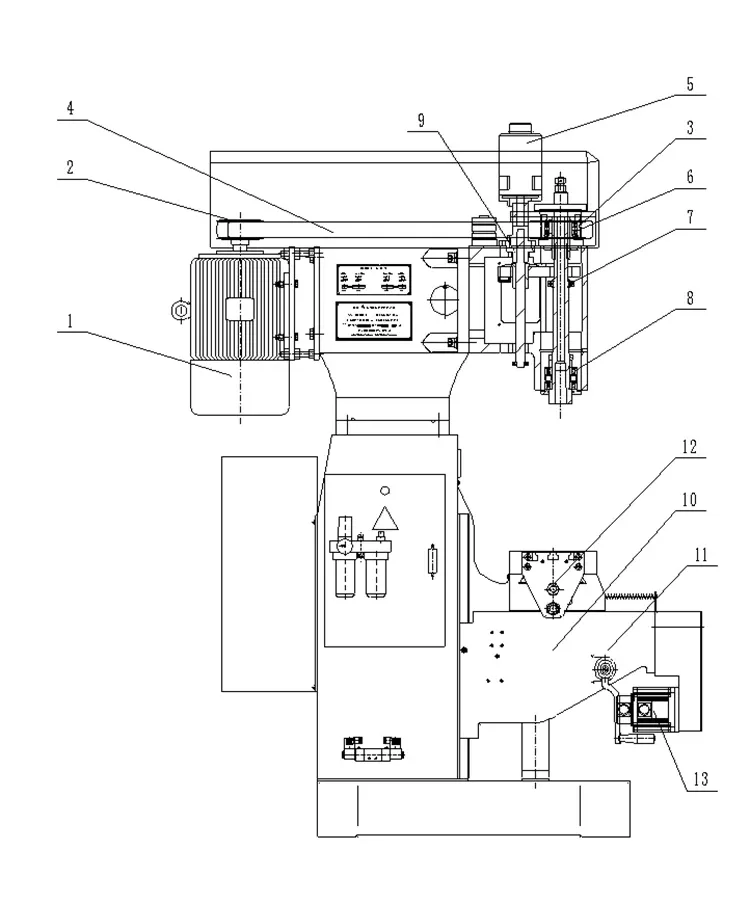

Sistem Transmisi

ZSK-4150X4 tiga sumbu CNC Vertikal menggunakan komponen transmisi berikut.

Sistem Pelumasan

Selongsong spindel dan permukaan rel pemandu dilumasi dengan pompa pelumasan manual, yang menjadikan pengoperasian lebih mudah dan komprehensif, sehingga memastikan masa pakai permukaan pelumas.

Tindakan Pencegahan Pengoperasian dan Pemrosesan

Tindakan pencegahan berikut berasal dari manual pengoperasian ZSK-4150X4 tiga sumbu CNC Vertikal.

· Baca manual pengoperasian dan dokumen yang menyertainya sebelum mengoperasikan.

· Catu daya: tiga fase empat kawat, kapasitas 7KW, penampang kawat berinsulasi tidak kurang dari 4mm² (tembaga).

· Jangan memasang di dekat sumber panas, suhu tinggi, atau tempat berdebu.

· Tambahkan oli ke garis tanda oli sebelum digunakan pertama kali setelah dibuka kemasannya.

· Pompa pendingin tidak dapat bekerja tanpa cairan.

· Jangan berbagi kotak listrik dengan mesin las listrik atau peralatan frekuensi tinggi/menengah.

· Kabel ground harus disambungkan ke standar. Penampang melintang tidak kurang dari 2,5 mm².

· Setelah dihidupkan, gunakan pena uji untuk memeriksa apakah bagian luar mesin tidak dialiri arus listrik sebelum uji coba dijalankan.

· Nyalakan motor pompa oli sesuai manual. Amati apakah pompa oli terbalik.

· Sakelar kedekatan telah disesuaikan dan diperbaiki. Penyesuaian kecil diperbolehkan. Perubahan besar berkonsultasi dengan layanan purna jual.

· Parameter inverter diatur sebelum pabrik. Pengguna tidak diperbolehkan mengatur secara terpisah.

· Jangan menekan tombol "manual" dengan cepat dan sering untuk menghindari alarm inverter.

· Saat mengganti alat atau menyetel sabuk penggerak, matikan catu daya eksternal.

· Terminal pembumian berwarna kuning-hijau harus dibumikan. Jangan sambungkan saluran fasa ke terminal netral (N).

· Jangan pilih operasi kelebihan beban. Gunakan alat yang sesuai, jumlah pemotongan, kecepatan pemberian makan.

· Kunci sakelar pada kotak kontrol listrik. Matikan daya dan kunci selama pemeriksaan pemeliharaan.

Pertanyaan yang Sering Diajukan

Berapa lancip spindel mesin ini?

Spindel lancip dari tiga sumbu CNC Vertikal ZSK-4150X4 adalah MT4.

Berapa diameter lubang maksimum yang dapat dikerjakan?

Diameter lubang maksimum adalah Ф50mm saat memproses bagian tembaga dengan 4 ujung tombak dan umpan per putaran 0,16 mm/r.

Berapa diameter sadapan maksimum?

Diameter sadapan maksimum adalah Ф50mm untuk memproses komponen tembaga. Berapakah jarak tempuh sumbu X, Y, dan Z? Jarak tempuh sumbu X adalah 400mm, gerak sumbu Y adalah 250mm, dan gerak sumbu Z adalah 320mm.

Berapa kisaran kecepatan spindel?

Kisaran kecepatan spindel sumbu Z1 dan Z2 adalah 619 hingga 1420 putaran/menit dengan kontrol servo.

Berapa daya motor spindel dan berat total mesin?

Daya motor servo spindel adalah 5,5KW pada 380V, dan berat bersih mesin adalah 2500KG.

Sistem kontrol apa yang digunakan mesin ini?

Mesin ini menggunakan sistem kontrol Taiwan Yitu dengan dialog ramah manusia-mesin untuk pengoperasian yang mudah.
