125 Meja Putar CAM empat sumbu
  • 125 Meja Putar CAM empat sumbu125 Meja Putar CAM empat sumbu

125 Meja Putar CAM empat sumbu

Selamat datang di Meja Putar CAM Empat Sumbu 125 grosir atau khusus dari pabrik kami kapan saja. Kami akan memberi Anda harga diskon pabrik untuk produk kami. YueLi adalah produsen dan pemasok Meja Putar CAM Empat Sumbu 125 di Cina.

mengirimkan permintaan

Deskripsi Produk

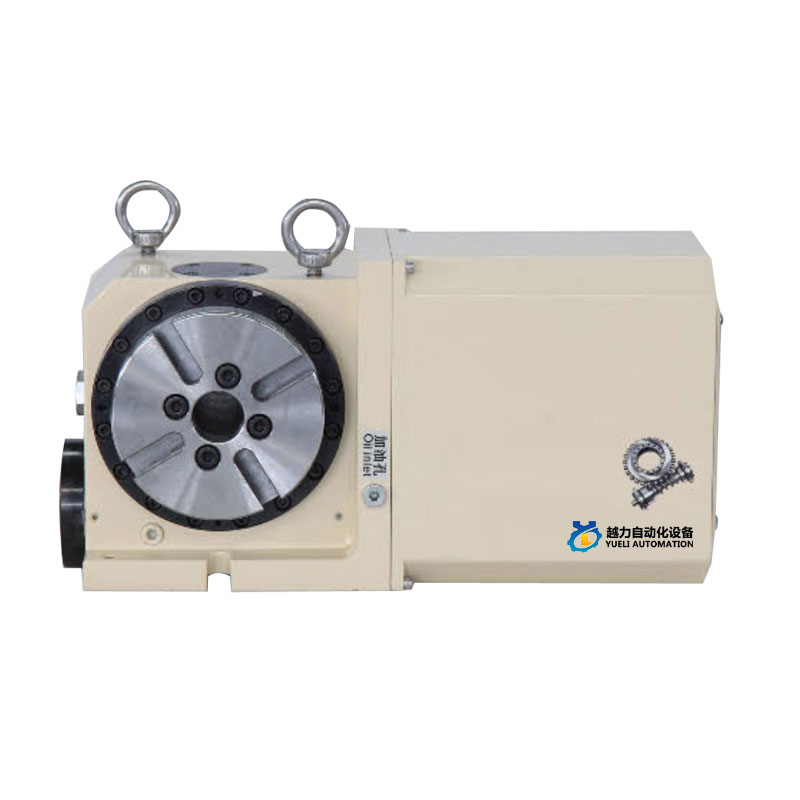

Meja putar CAM empat sumbu YUELI125

CAM tipe zero back backlash rotasi CNC

Selamat datang di meja putar CAM empat sumbu grosir 125 dari kami, setiap permintaan dari pelanggan dijawab dalam waktu 24 jam. YueLi adalah produsen profesional, kami ingin memberi Anda Meja Putar CAM Empat Sumbu 125 dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu.


Struktur transmisi cam-roller diadopsi di dalam produk.

Bantalan rol jarum poros CAM prakompresi tanpa penggerak bergulir celah.

Tidak ada gesekan geser, terus pertahankan karakteristik tanpa celah.

Akurasi tinggi dalam pengulangan gerakan maju dan mundur.

Kekakuan tinggi, efisiensi tinggi.

Tidak menyebabkan akurasi yang buruk karena kenaikan suhu.

Tidak perlu kalibrasi dan penyesuaian rutin.


Prinsip kerja dan karakteristik meja putar CNC tipe cam
Prinsip pramuat



Dibandingkan dengan meja putar NC tipe roda gigi cacing tradisional, meja putar NC tipe CAM kisi memiliki presisi yang lebih tinggi

Karakteristik pengoperasian derajat, kecepatan tinggi, jarak bebas punggung nol, dan beban berat. Masukan kamera aksial

Bantalan rol jarum pada menara poros keluaran dari permukaan melengkung penggerak kecepatan konstan adalah transmisi kontak bergulir yang dikompresi sebelumnya,

Untuk mencapai zero back backlash dan kecepatan operasi yang lebih tinggi, karena transmisi rolling hampir nol

Gerakan gesekan, sehingga mekanisme dapat mempertahankan transmisi tidak ada serangan balik, pemosisian presisi tinggi, dan tidak perlu

Pekerjaan kalibrasi dan penyesuaian secara teratur harus dilakukan. Meja putar CNC tipe Kisi CAM, Han keluar dari penggunaan poros

Bantalan besar disusun pada dinding luar bundar poros, dan kedua ujung poros masukan CAM dipasang dengan bantalan ganda.

Hal ini juga meningkatkan stabilitas dan kapasitas beban meja putar, dan dapat mengatasi pemrosesan dengan lebih baik

Kecepatan tinggi dan gaya potong yang berat, meningkatkan akurasi pemesinan, efisiensi, dan mengurangi biaya.


Perbandingan karakteristik mekanisme meja putar NC zero backlash tipe CAM




TIDAK.

Barang

Roller  CAM  Pengering  1M

Jenis Roda Gigi Cacing

1


Jenis penggerak

Ccw

Sudut Keluaran



- CCWa Keluar 360

2

Status mengemudi

Kontak bergulir

Geser kontak

3

Bahan:Kekerasan contacpa

Poros bubungan: Baja pengerasan; HRC60

Poros cacing: Baja pengerasan; HRC60

Pengikut kamera; Bantalan baja; HRC60

perlengkapan cacing; Perunggu fosfor; HB90

4

Pramuat

○ YA

X N0

5

Efisiensi transmisi

〇 Lebih tinggi

△Lebih rendah

Waktu penentuan posisi 90° (Contoh)


Barang N0.

Pesaing


Lepaskan penjepit spindel

Akselerasi

Gerakan putar linier

Gerakan putar linier

Mengurangi kecepatan

Mengurangi kecepatan

Pelepasan pemesinan

Pelepasan pemesinan

Penjepit spindel

Penjepit spindel

Waktu siklus

Waktu siklus


Kapasitas kecepatan
Kekakuan



Daya tahan
3 Bantalan Rol


YUELI125  Data referensi



KODE  TIDAK

SATUAN

YUELI125

Diameter meja

mm

125

Tinggi tengah

mm

110

Lubang spindel

mm

30

Lebar slot T

mm

12

Lebar kunci panduan

mm

14

Motor servo

FANUC

b4

MITSUBISH

HF105

Kenaikan minimal



0,001°

Rasio gigi



30

Kecepatan rotasi maks (3000 rpm)

rpm

100

Torsi tingkat keluaran

kg/m

1

Sumber daya hidrolik pneumatik/hidrolik

kg/m²

6

Torsi keluaran pada rem

kg/m

7

Akurasi pengindeksan

detik

40

Pengulangan

detik

4

Kualitas produk

kg

27

Diizinkan

kelas terburuk

vertikal

kg

20

horisontal

kg

40

stok belakang vertikal

kg

40

Beban yang diijinkan



kgf-m

600


F*L

kgf-m

6

F

F*L

kgf-m

7


Yueli125 Dimensi meja putar
