Mesin Komposit Pengeboran Lima Stasiun Tiga Sumbu Putar

Anda dipersilakan untuk datang ke pabrik kami untuk membeli Mesin Komposit Pengeboran Lima Stasiun Tiga Sumbu Putar Tiga Sumbu terlaris, harga murah, dan berkualitas tinggi, YueLi berharap dapat bekerja sama dengan Anda.

mengirimkan permintaan

Deskripsi Produk

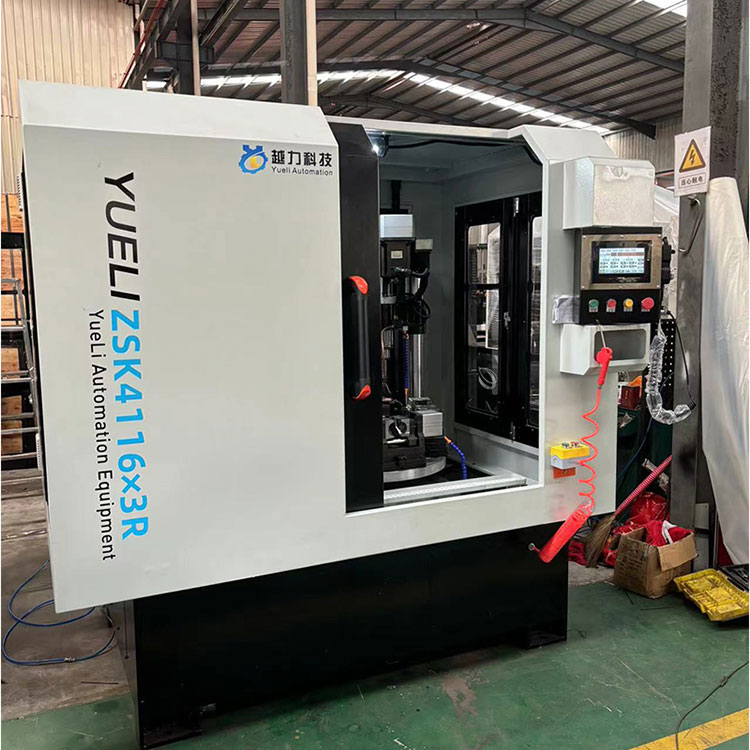

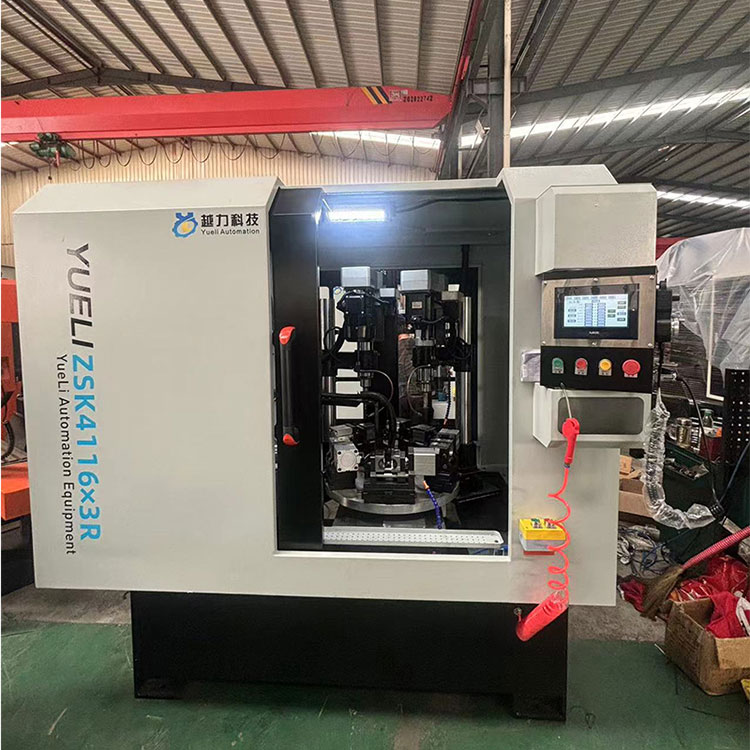

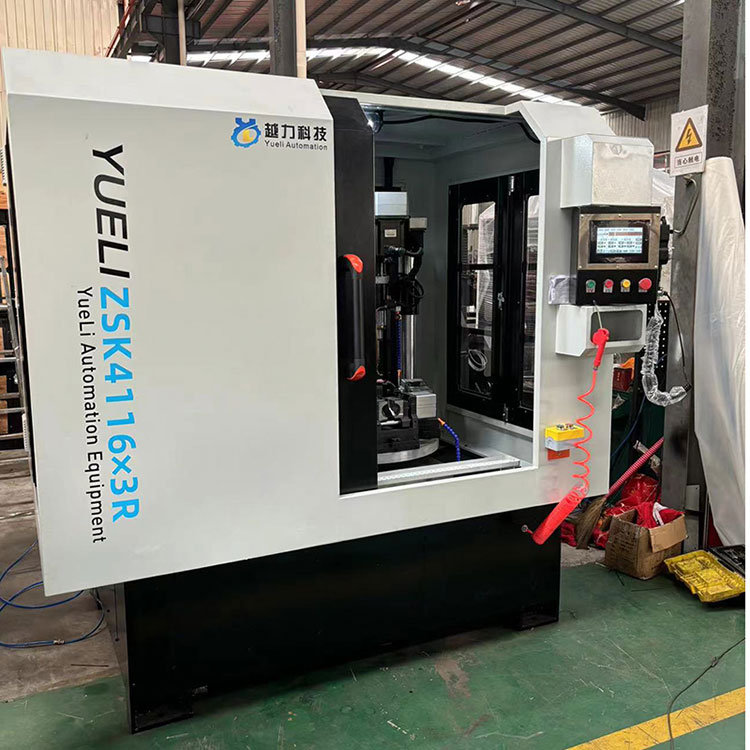

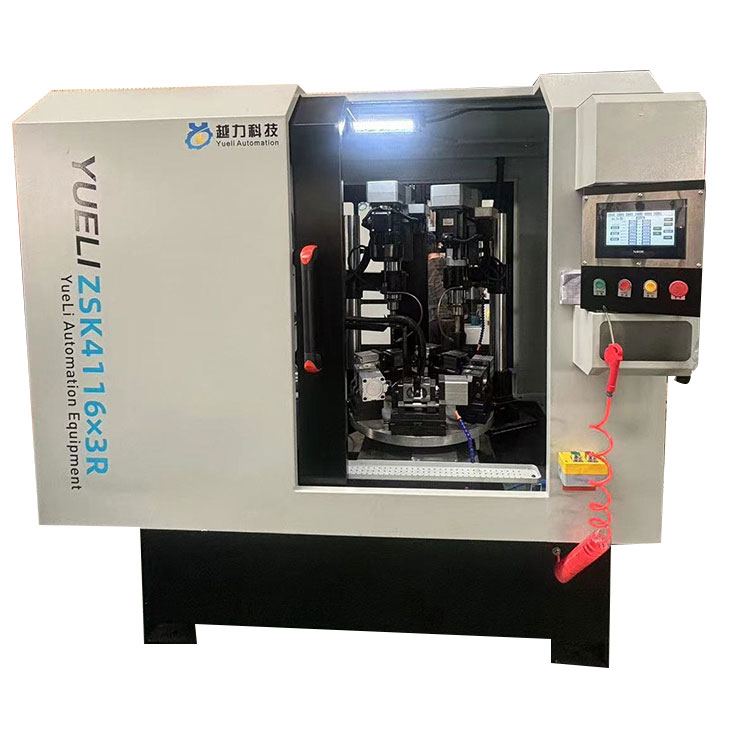

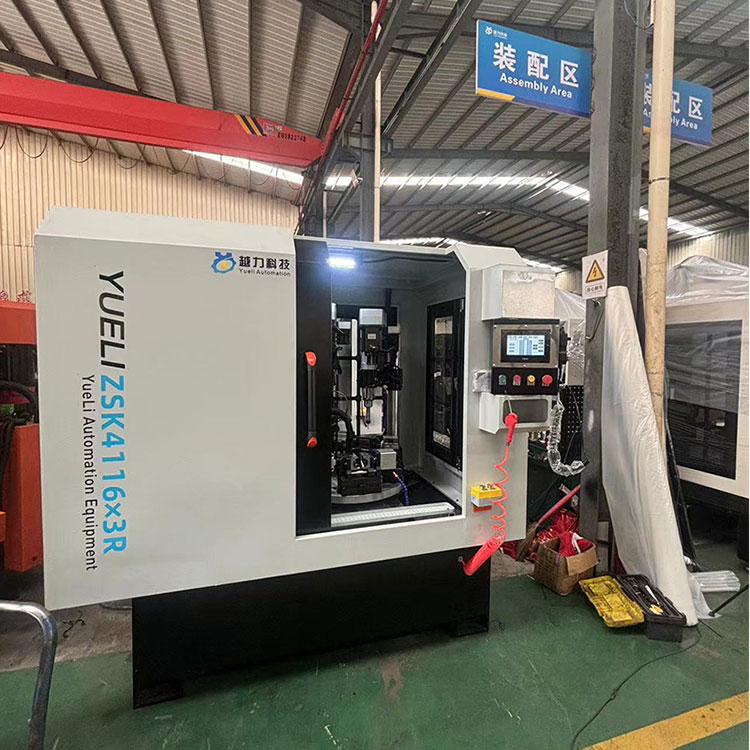

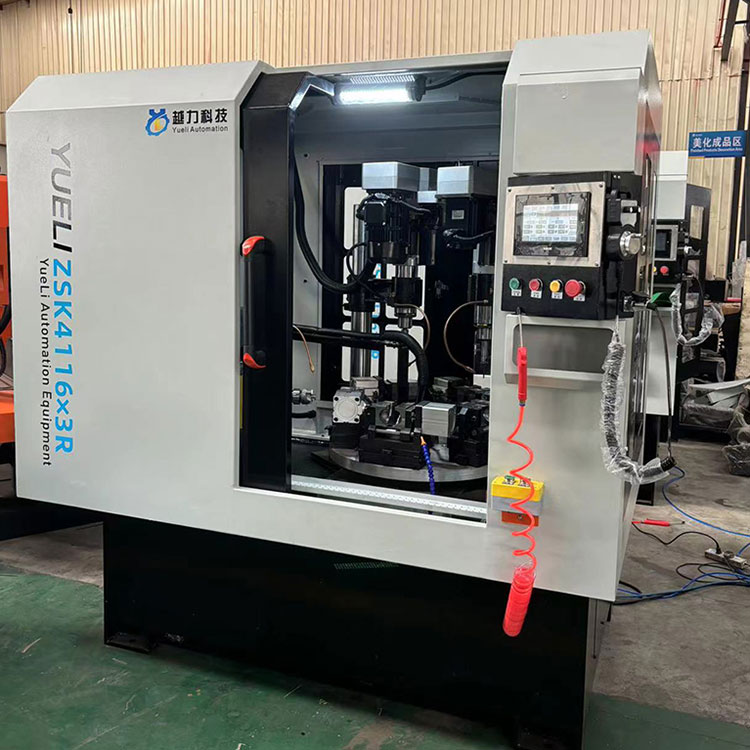

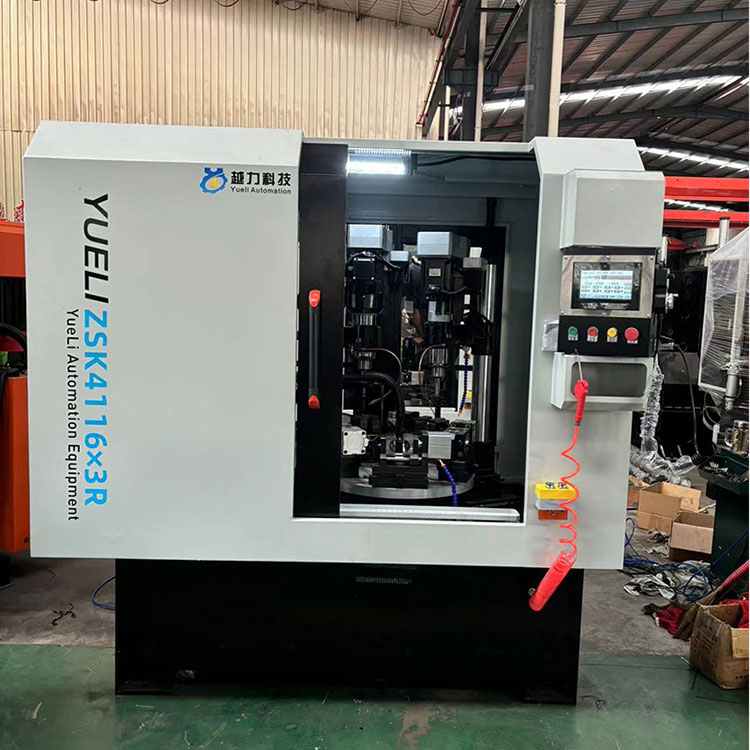

Mesin pengeboran dan penyadapan lima stasiun tiga sumbu putar ZSK4116×3 dari Yueli Automation Equipment cocok untuk produksi dan pemrosesan produk pintu batch berukuran besar dan menengah. Perkakas mesin memiliki tampilan yang halus dan murah hati, pengoperasian yang sederhana dan intuitif, penyesuaian yang mudah, dan mengadopsi kontrol CNC, dengan tingkat otomatisasi yang lebih tinggi, keandalan yang baik, dan pengurangan intensitas tenaga kerja bagi operator. Ini dapat mewujudkan pengoperasian dan pengelolaan beberapa mesin oleh satu orang, dan merupakan peralatan pemrosesan anti-fouling yang ideal dan efisien.

Konfigurasi utama：

Nomor seri	Nama Produk	Model/Spesifikasi	Kuantitas	Merek
1	basis	Komponen pengelasan	1	Diproduksi sendiri
2	Bantalan poros utama	JT6-YL92	6	Harbin
3	Mengebor dan menyerang power head		1	kontrol numerik
4	Kepala kekuatan pengeboran	JT6-YL92	2	kontrol numerik
5	Disk segmentasi otomatis	5 stasiun kerja	1	Yuntong
6	Perlengkapan benda kerja	Pneumatik	5
7	motor servo	2.3KW	1	Xinjie
8		750W	2	Xinjie
9		1.2KW	1	terbuka untuk navigasi
10	mesin listrik	3KW	1	Jinling
11		1,5kW	1	Nuofan
12		750W	1	sheng xiang
13	layar sentuh	TG765S-XT	1	Xinjie
14	Kontaktor	LC1N1801	1	Schneider
15	Kontrol PLC	XTM-60T	1	Xinjie
16	Catu Daya Mode Peralihan	PMT-24V150W2BA	1	Delta
17	Konverter frekuensi	3PH-380V	1	Mudah dikendarai
18	katup solenoid	4V210-08	6	Yadek
19	Tameng	Tertutup sepenuhnya	1

Parameter teknis utama

Nomor seri	kategori	Spesifikasi data	perkataan
1	Jumlah stasiun kerja	5 orang
2	kemampuan kerja	Diameter pengeboran dan penyadapan maksimum power head adalah 13	Komponen baja
3	Akurasi meja putar segmentasi	Akurasi keluaran splitter adalah ≤± 0,03	Konfigurasi referensi motor RV75 0,75KW
4	Jenis dudukan alat spindel	JT6-ER20	Konfigurasi standar
5	Parameter spindel	RPM Maksimum 0-2000/menit	Kecepatan yang dapat disesuaikan
6	Metode pemasangan gagang pisau	Pengencangan sekrup secara manual
7	Metode penjepitan alat	ER20 (8 hingga 14)	Konfigurasi standar
8	Kepala listrik horizontal	Senin 4#
9	Jenis dudukan alat spindel	Morse 4 # ER40 (3 hingga 30)
10	Parameter spindel	RPM Maksimum 0-1500/menit	Kecepatan yang dapat disesuaikan
11	Akurasi kerja	Akurasi pemosisian lubang 0,05/akurasi pemosisian berulang 0,03
12	Tekanan sumber gas kerja	5-6kg/detik㎡
13	Diameter meja kerja	680mm
	Kemampuan pasokan listrik	Daya totalnya 10,5KW
	Ukuran mesin	2070X1860X2100	sumber referensi
	Berat mesin	Sekitar 1600kg	sumber referensi

Struktur dan kinerja peralatan mesin

Mesin kompon pengeboran dan penyadapan lima stasiun tiga sumbu putar dilas dengan bagian baja dan diolah dengan penuaan buatan. Ini memiliki presisi dan stabilitas yang baik. Seluruh mesin merupakan struktur gabungan, dilengkapi dengan sistem PLC, dan memiliki mobilitas yang kuat.

1 kepala daya pengeboran dan penyadapan, kapasitas pengeboran: 16mm untuk bagian baja, 20mm untuk bagian aluminium, langkah pengeboran 100 spesifikasi, mode umpan: umpan servo, satu motor utama: 3KW, kepala daya dan lubang pemrosesan bagian dapat disesuaikan secara manual dan ke bawah, sebelum penyetelan, kendurkan kedua baut pada permukaan atas dan bawah perosotan, putar handwheel untuk menaikkan dan menurunkan power head, dan kencangkan kedua baut setelah power head diposisikan untuk mencegah power head tergelincir. dengan sendirinya; 2 kepala daya pengeboran: kapasitas pengeboran: 13mm untuk bagian baja, 16mm untuk bagian aluminium, spesifikasi langkah pengeboran 80, mode umpan: umpan servo, satu motor utama: 2,3KW, kepala daya pengeboran dan penyadapan (JT16) dipasang secara vertikal, dan ketinggian tengah bagian dapat disesuaikan secara manual ke atas dan ke bawah. Dilengkapi dengan meja putar terpisah otomatis lima stasiun untuk mencapai posisi lima stasiun, dan setiap alat dapat disesuaikan maju, mundur, kiri dan kanan. Mudah untuk memuat dan membongkar. Setiap spindel memiliki kontrol independen dan fungsi penyesuaian manual. Bantalan spindel semuanya adalah bantalan Harbin; oiler sistem pelumasan otomatis intermiten, kepala daya pengeboran, dan kepala daya sadapan memiliki fungsi maju cepat, maju lambat, bekerja maju, dan mundur cepat.

Alur proses: nyalakan mesin → muat material secara manual ke posisi pemuatan → putar meja putar ke stasiun pertama → tiga stasiun memproses pengeboran dan penyadapan secara bersamaan → pembongkaran manual → masuk ke siklus kedua.

Struktur utama alat mesin:

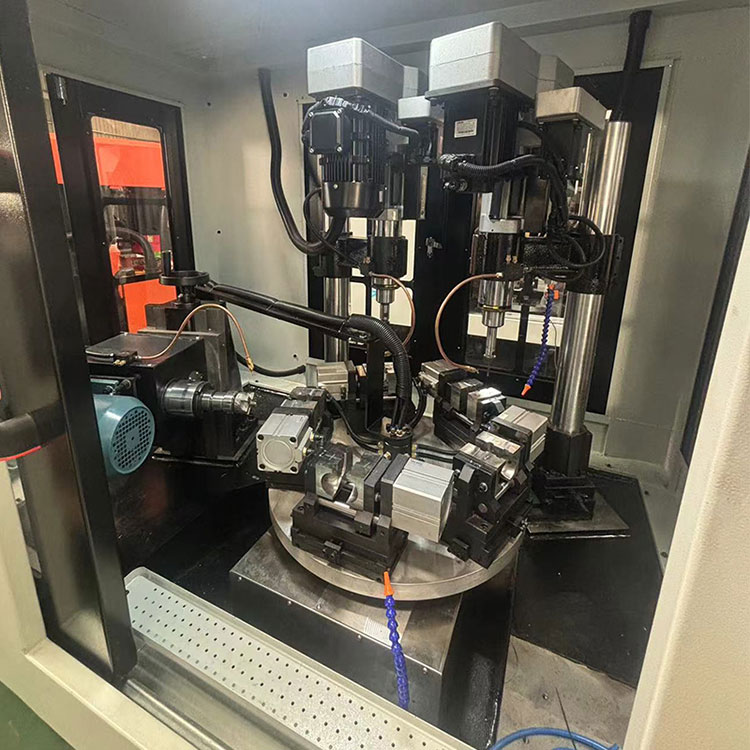

Distribusi kepala daya: kepala daya horizontal untuk permukaan ujung pengeboran dan penggilingan, satu unit spindel pengeboran vertikal, dua unit spindel penyadapan vertikal, meja putar terpisah otomatis lima stasiun, satu alas; satu set sistem sirkuit, lima set perlengkapan, dan satu set pelindung lembaran logam yang tertutup sepenuhnya.
